只今製作中ー第14弾 |

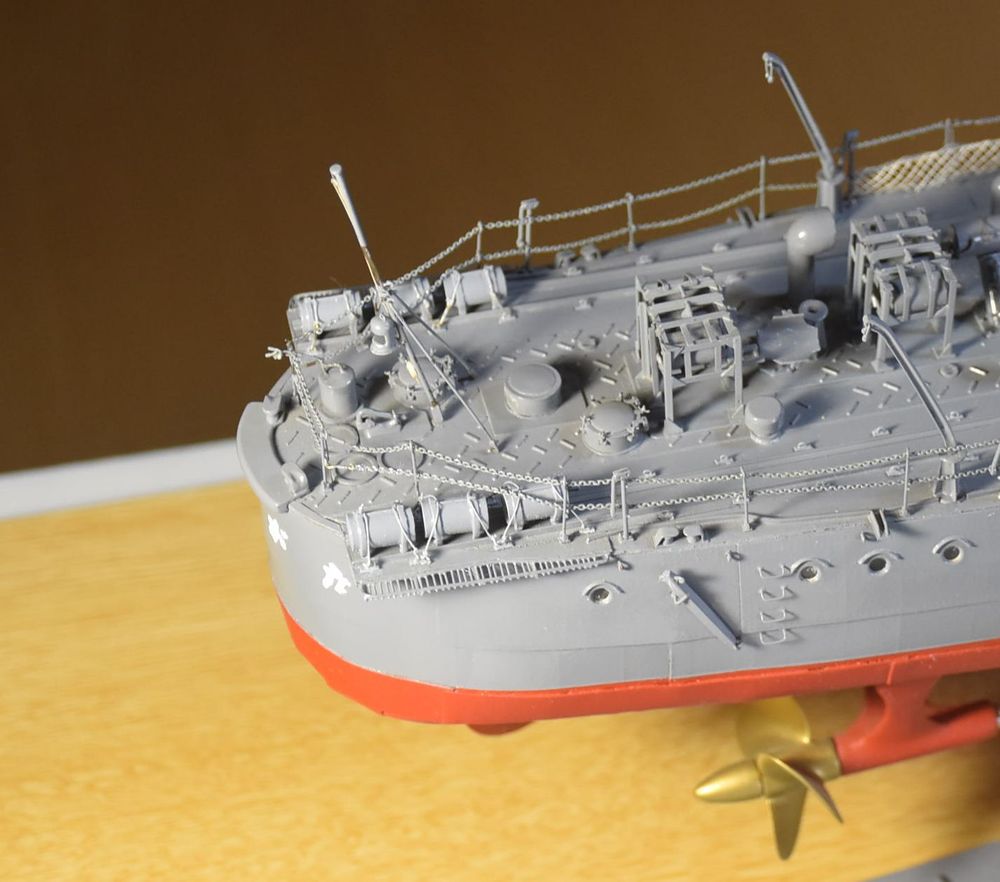

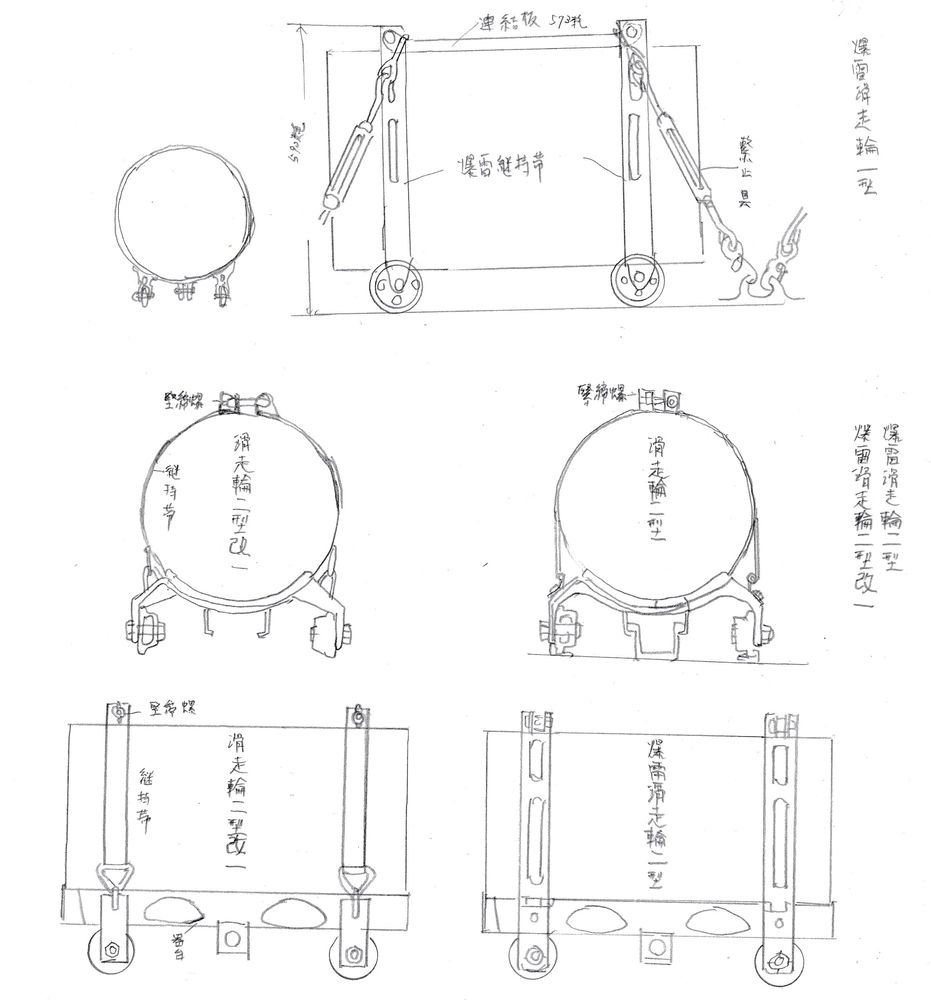

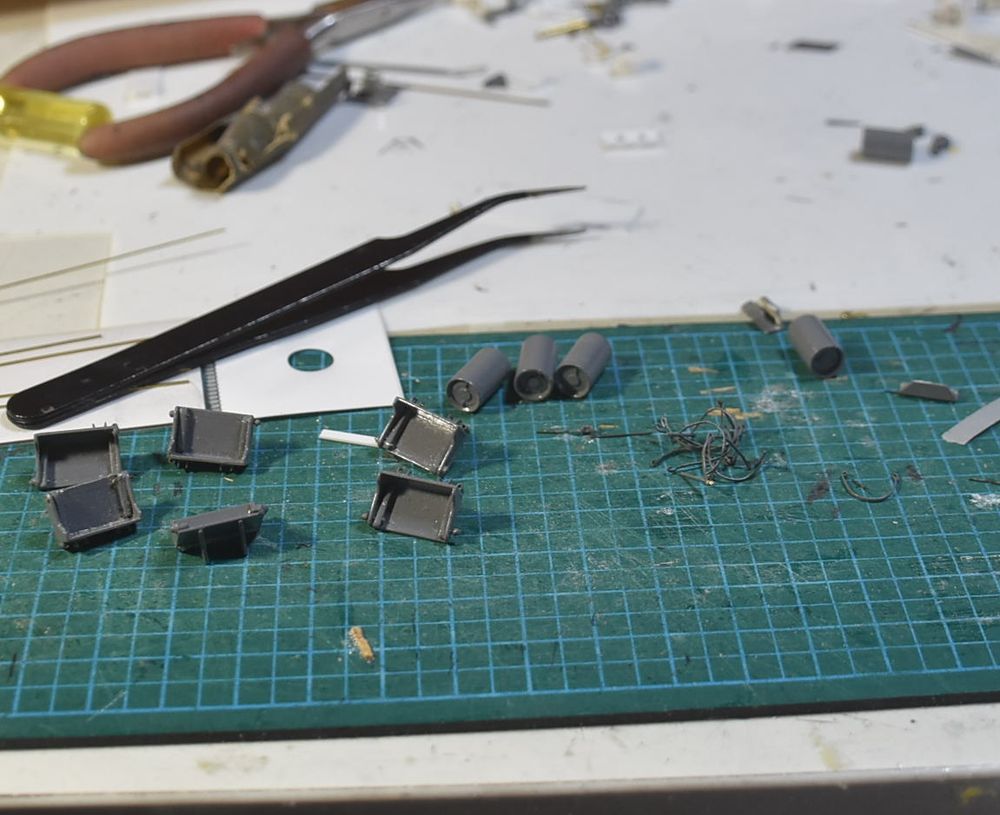

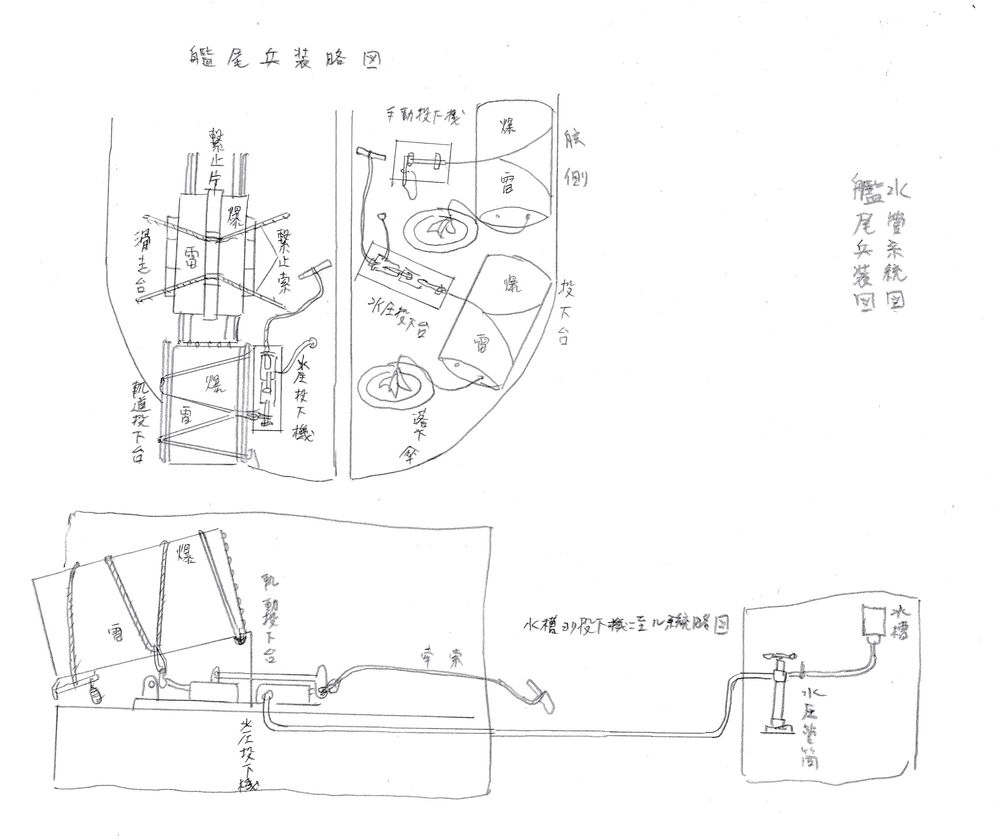

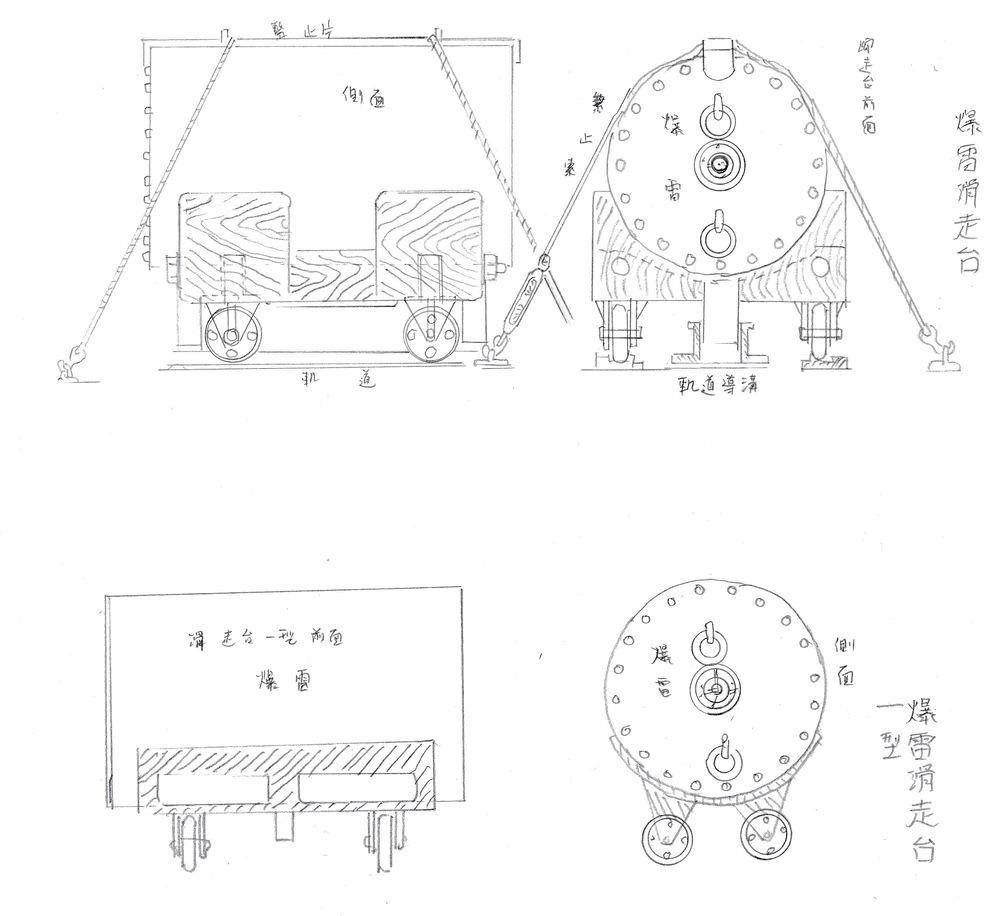

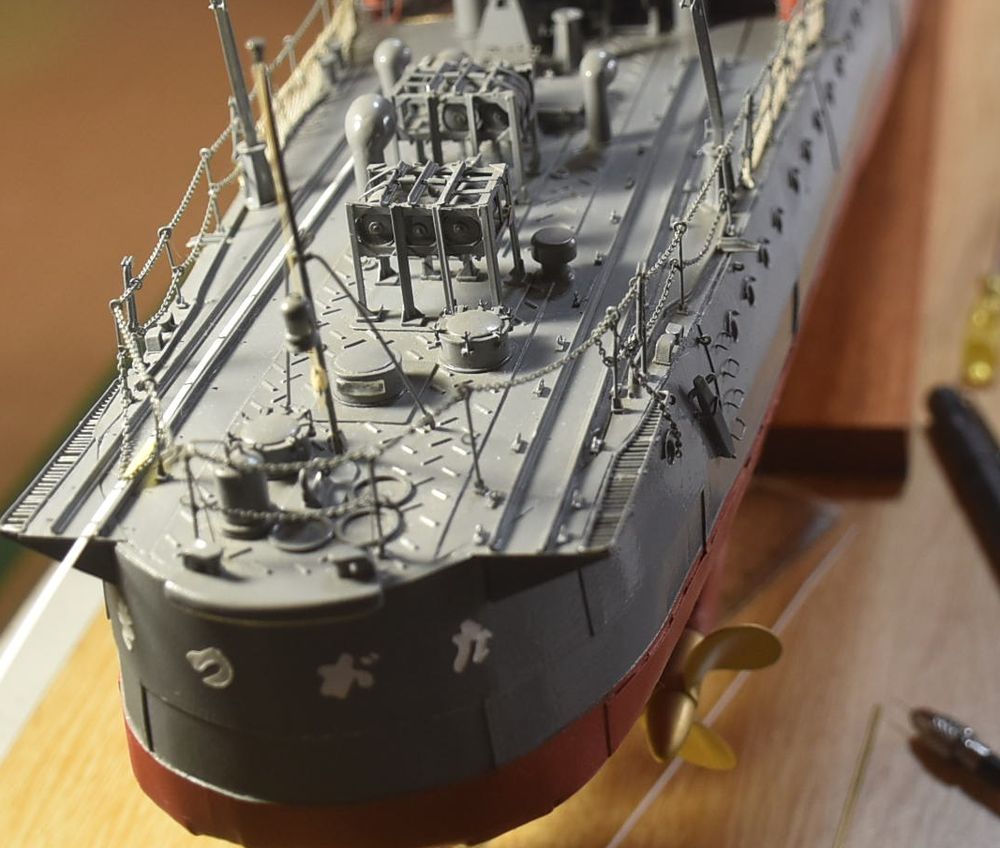

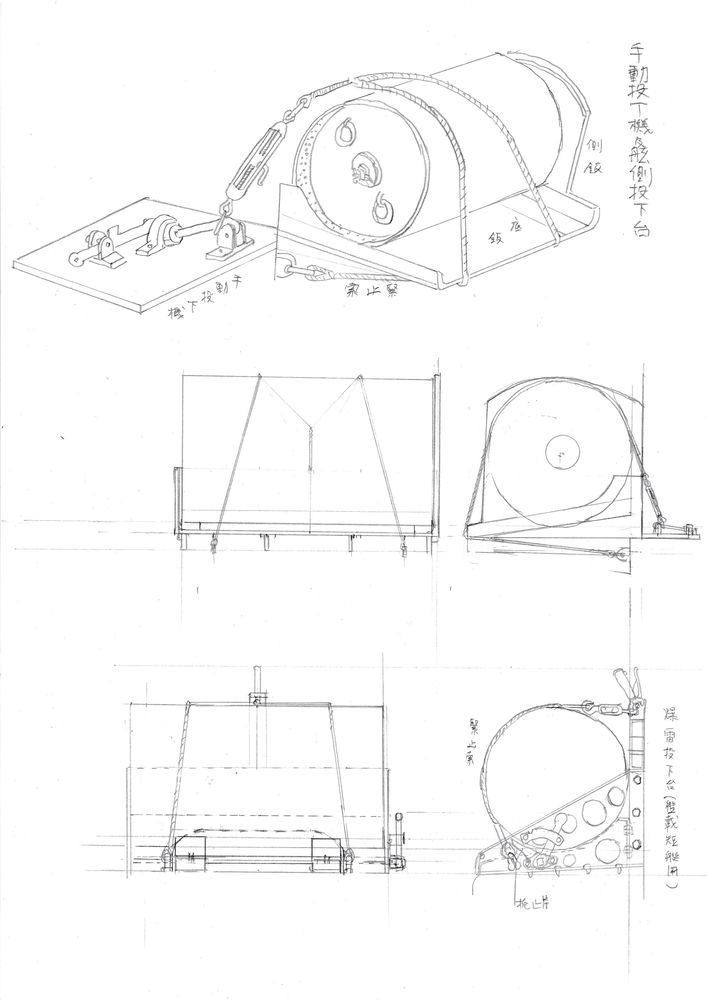

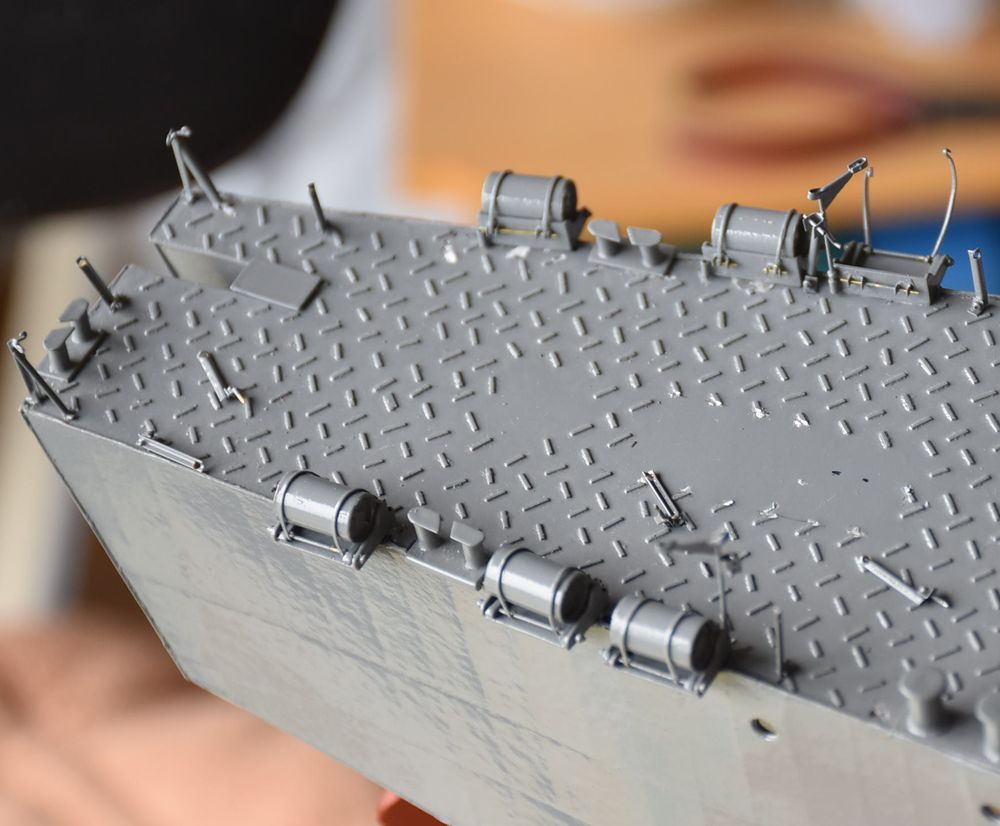

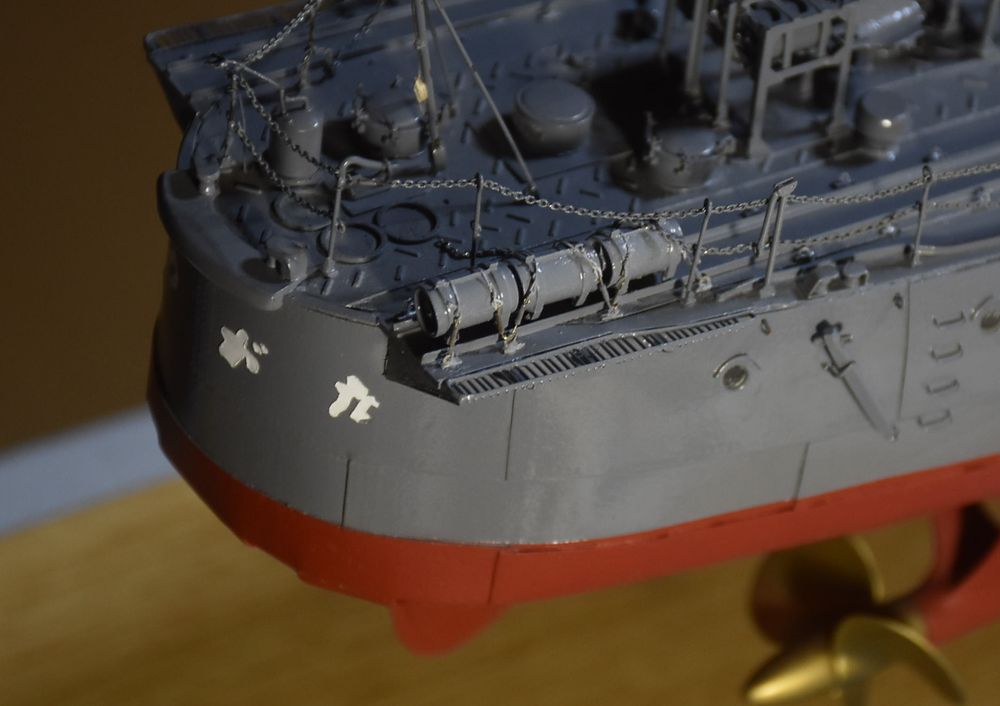

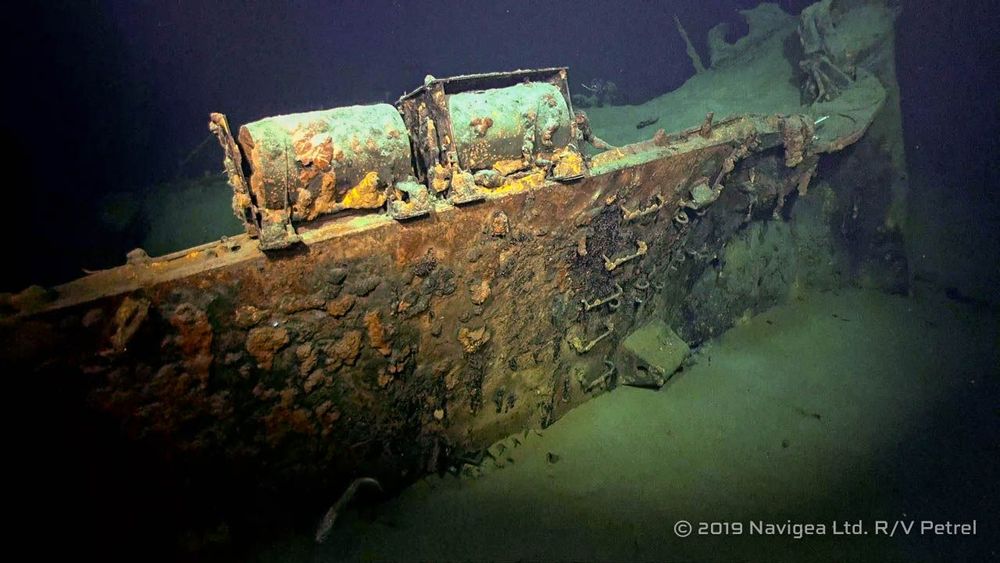

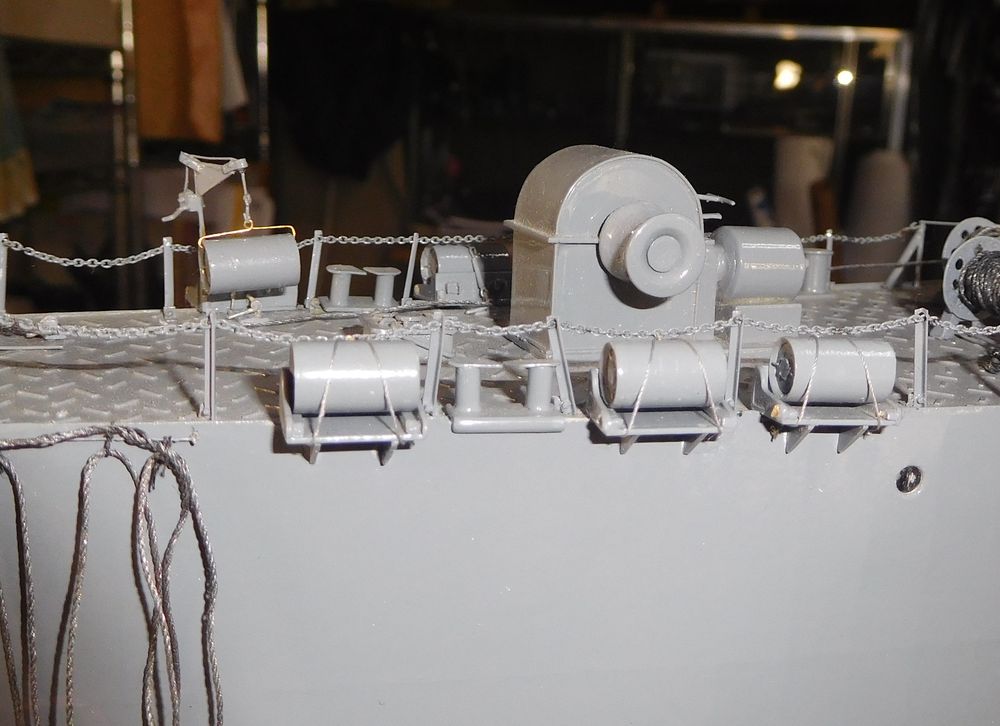

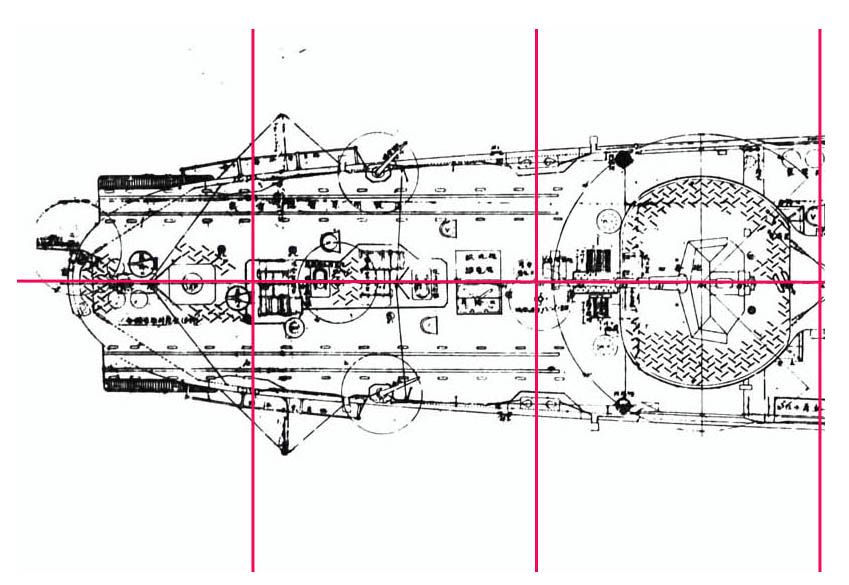

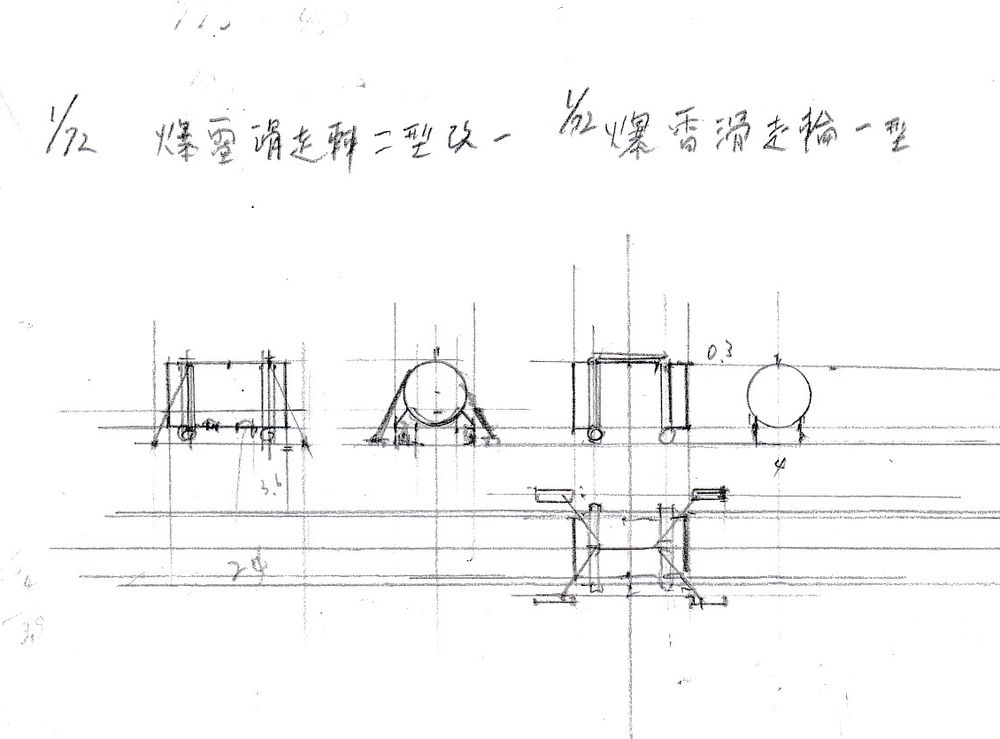

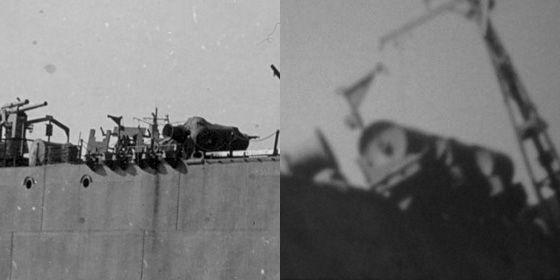

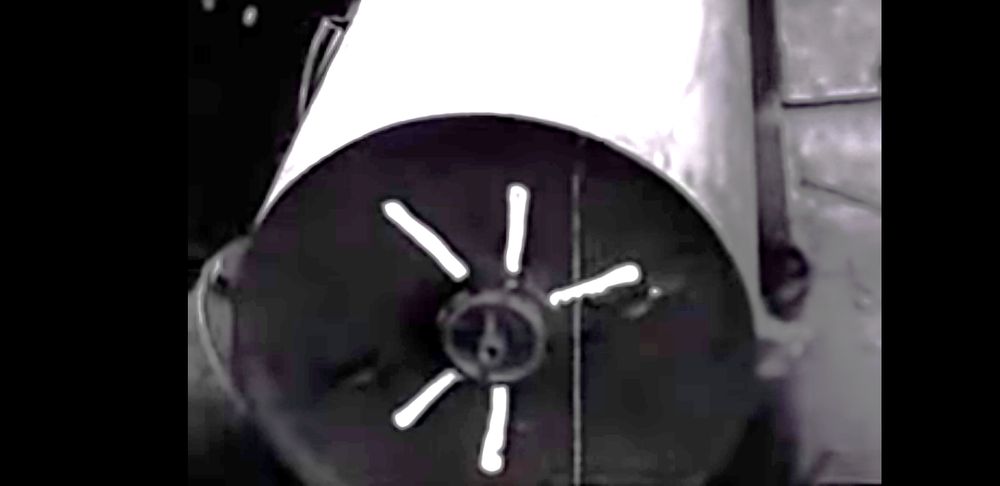

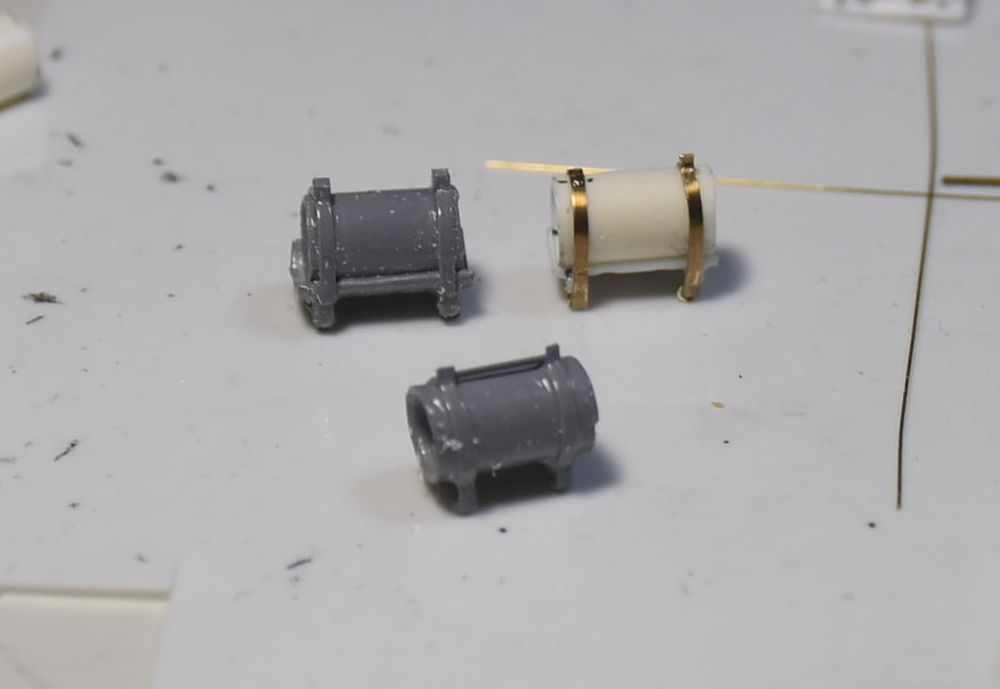

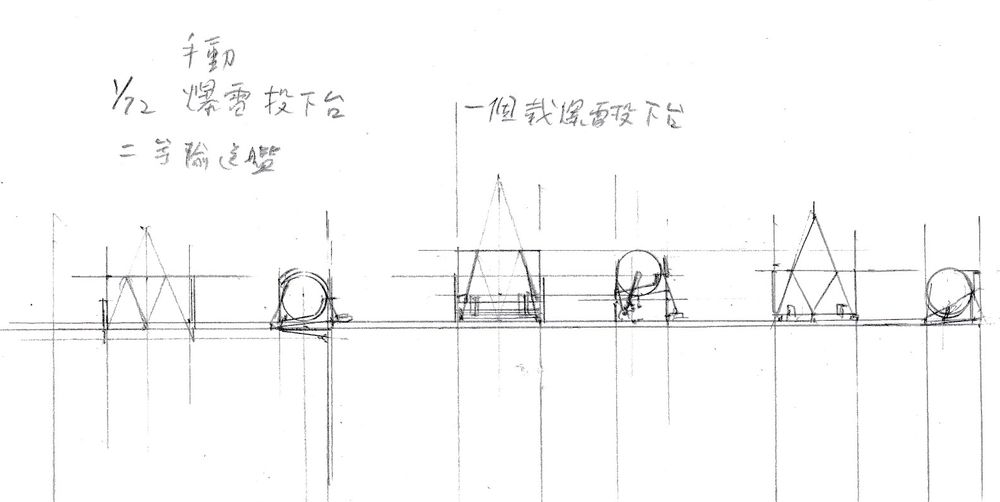

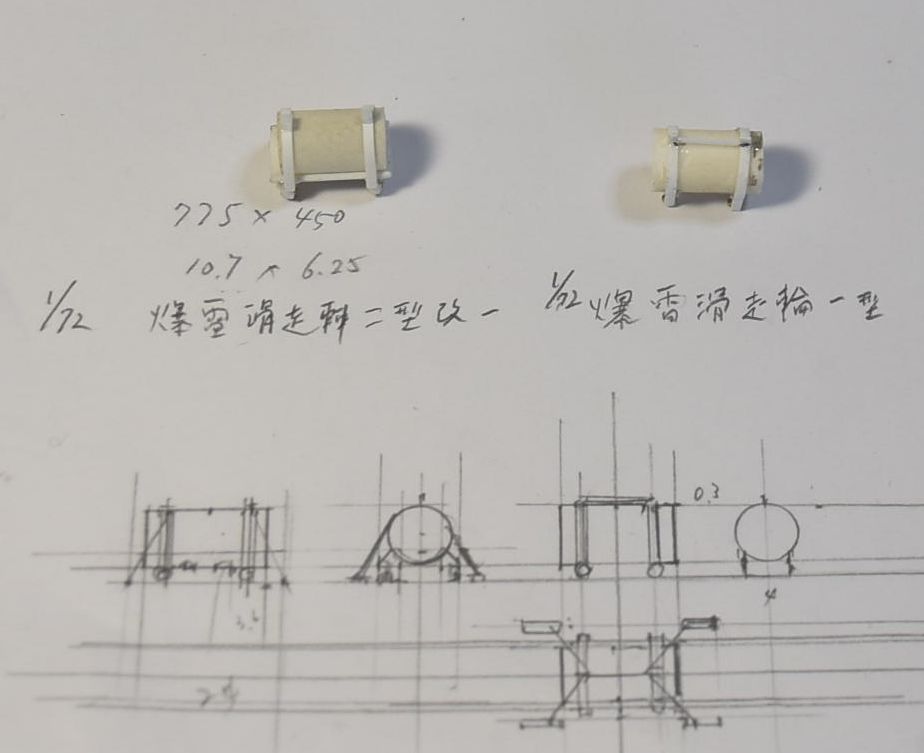

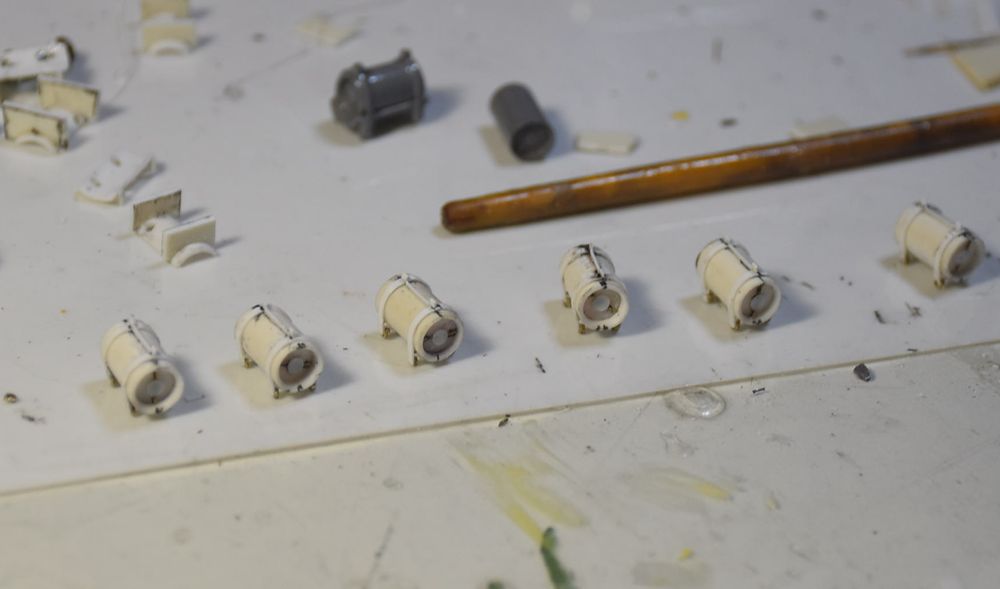

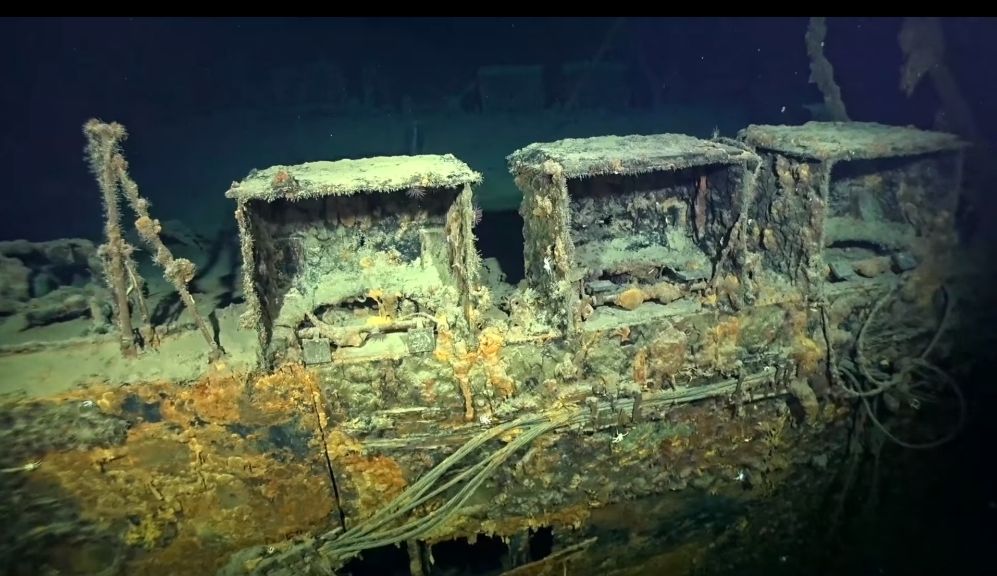

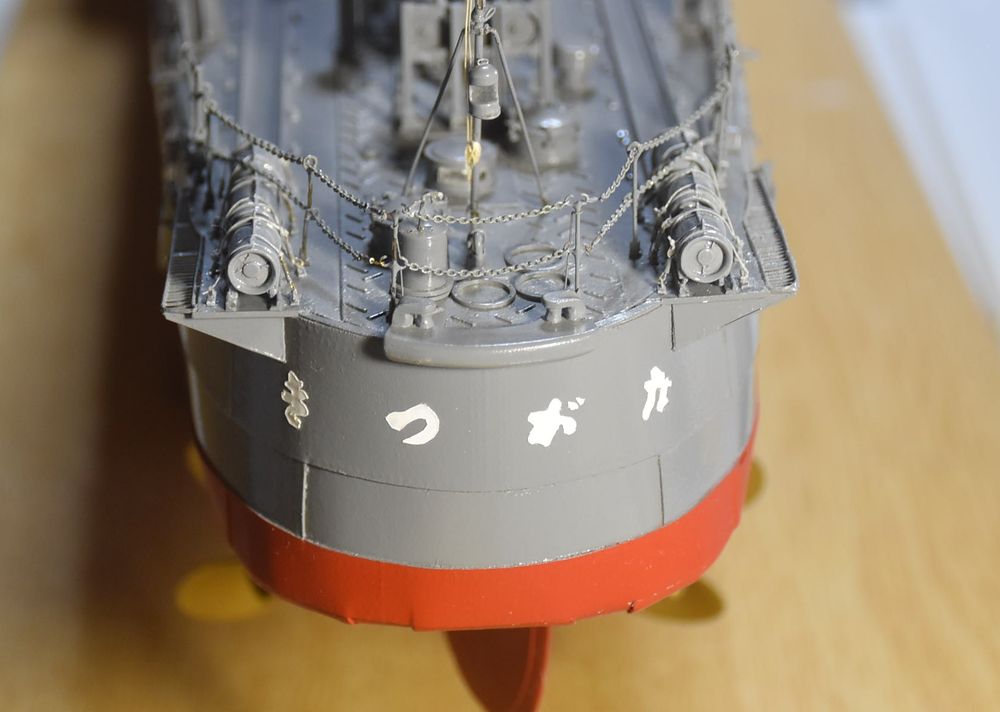

暇に任せて作ります。 ご期待ください 1/72 爆雷滑走輪、爆雷投下台 兵器研究家の国本氏のご協力で 「爆雷投射(下)装置付図」を入手しました。 それには今までわからなかった、「爆雷滑走輪」「爆雷滑走台」の詳細な図が あり、また各種の爆雷投下機形状、仕組みの図もありました。 これにより資料がなく不明だったため、作りこめなかった、爆雷投下機 関連の製作が可能となりました。 資料によりますと 1爆雷投下台 爆雷投下台には舷側投下台、軌道投下台の2種類があり、水圧又は手動で爆雷を投下する。艦尾兵装略図(図1) @舷側投下台 舷側投下台には1個爆雷投下台(図2)、2個爆雷投下台、爆雷水圧投下台2型、同3型、爆雷投下台(艦載短艇用)(21)の5種類あります。 艦尾両舷に固定(取り外しもある)水圧手動とも概ね同一構造です。 又投下台の1側面に爆雷載架用小型「ダビット」を備え平常は取り外して格納しています。 A軌道投下台(図3) 軌道投下台は爆雷軌道の端に取り付けられ、随時取り外しが出来る構造になっている。 2爆雷軌道及び付属兵器 @爆雷軌道 爆雷軌道は2個の軌条で、爆雷固縛用の眼環及び側板がある、機雷敷設軌道を利用することもある。 A爆雷滑走台(図4) 爆雷滑走台は軌道投下台に爆雷を移載するもの 爆雷滑走台1型は爆雷を載せたまま投下する。 B爆雷滑走輪(図5) 爆雷滑走輪は軌道投下台を使用せず爆雷を投下する際使用する。 爆雷とともに爆雷軌道より投下する。 爆雷滑走輪1型、爆雷滑走輪2型、爆雷滑走輪3型とあります。 以下資料を基に作図しています。 図1艦尾兵装略図 ![]() 図2手動投下機及び投下台、爆雷投下機(艦載短艇用) ![]() 図3軌道投下台 ![]() 図4爆雷滑走台、爆雷滑走台1型 ![]() 図5爆雷滑走輪1型、2型、2型改 ![]() これを基に1/72を作図する。 ![]() ![]() 資料のほかネット上に実物の写真資料があるので、それらを参考にして製作します。 爆雷前面写真(NHKアーカイブス) ![]() 古鷹の手動投下機の写真(RV Petrel ホームページより) 艦載短艇用のようだ 最終状態はカバーが掛けられていたのが判る。 ![]() 摩耶の手動投下機の写真(RV Petrel ホームページより) ![]() 2等輸送艦手動爆雷投下機(ブログ褻居3Dプリント二等輸送艦を作る(10) 船尾楼写真) 手動投下機 ![]() 睦月型投下軌条 ![]() 23.11.8試作 爆雷滑走輪1型、2型改試作をエバーグリンのプラパイプを使って試作しました。 ![]() 順次長月用滑走輪、古鷹用手動投下台、2等輸送艦用手動投下台を作ります。 23.12.1長月用滑走輪 爆雷滑走輪1型、2型改試作をエバーグリンのプラパイプを使って試作しました。 ![]() 長月用滑走輪 ![]() 眼環の取付 ![]() 繋止具で眼環に取り付ける ![]() 23.12.11 長月用滑走輪 爆雷滑走輪1型を製作、取り付けました 舷側 ![]() 艦尾 ![]() 24.1.26 2等輸送艦手動爆雷投下機 バンド式は間違いでした ![]() 取り外しました ![]() 手動爆雷投下機を製作、取り付けました 左舷側 ![]() 右舷側 ![]() 今までの製作記 只今製作中ー第1弾 1/72日本海軍砲艦伏見製作記 只今製作中ー第2弾 1/72日本海軍駆潜艇28号型 32号艇 只今製作中ー第3弾 1/72日本海軍丁型海防艦 只今製作中ー第4弾 1/72睦月型駆逐艦 長月 只今製作中ー第5弾 1/48 国際キ76 3式指揮連絡機 只今製作中ー第6弾 1/72 第一号型輸送艦 只今製作中ー第7弾 1/72 二等輸送艦(第一〇一号型輸送艦) 只今製作中ー第8弾 1/48 中島AT輸送艦 只今製作中ー第9弾 1/72 重巡洋艦 古鷹 改装後 只今製作中ー第10弾 1/72 九四式水上偵察機 只今製作中ー第11弾 1/72 三菱 F1M 零式観測機 只今製作中ー第12弾 1/72零式水上偵察機 只今製作中ー第13弾 1/72晴嵐 |
