只今製作中ー第10弾 |

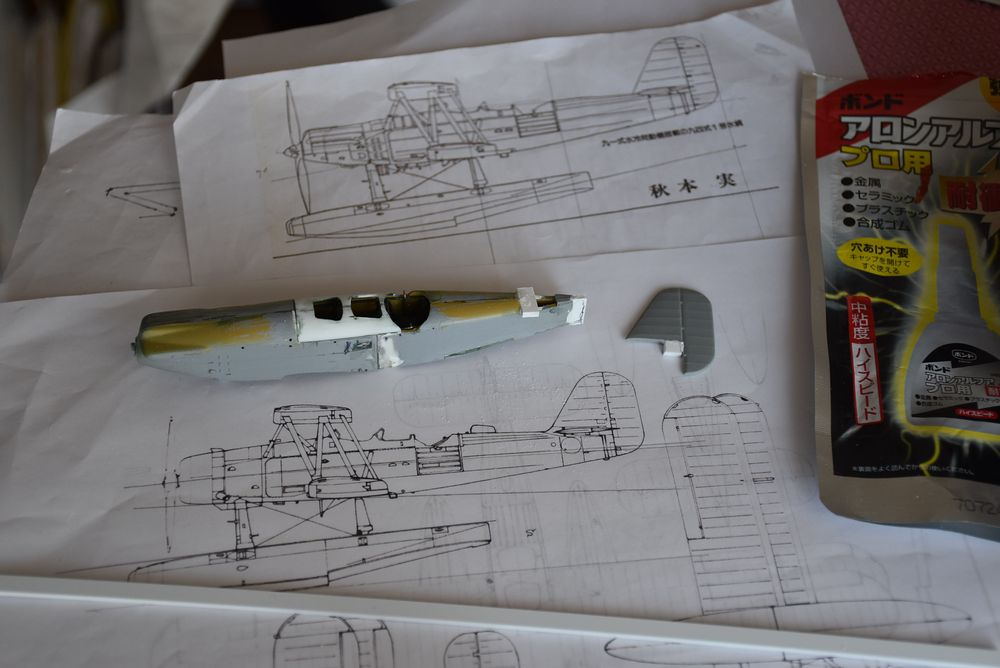

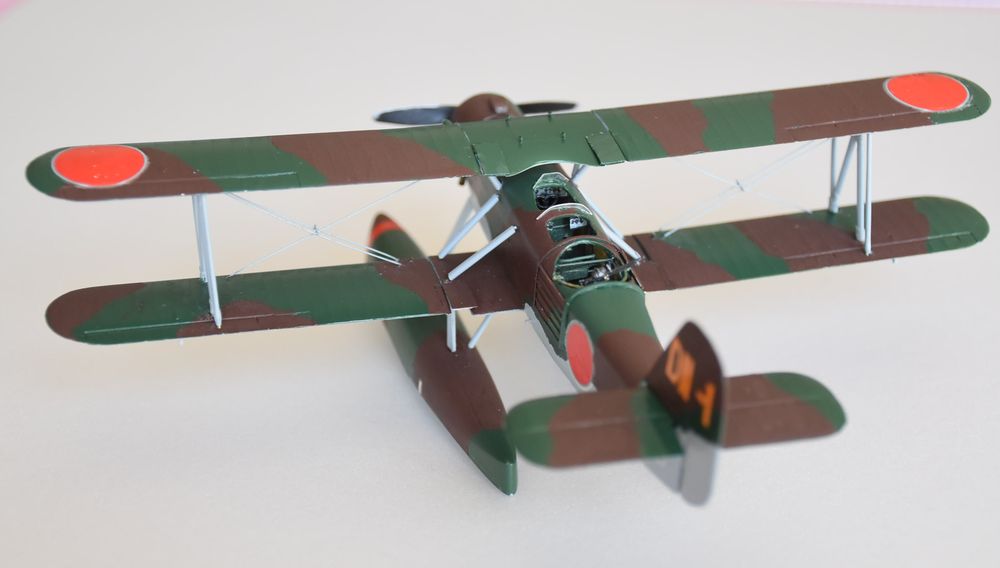

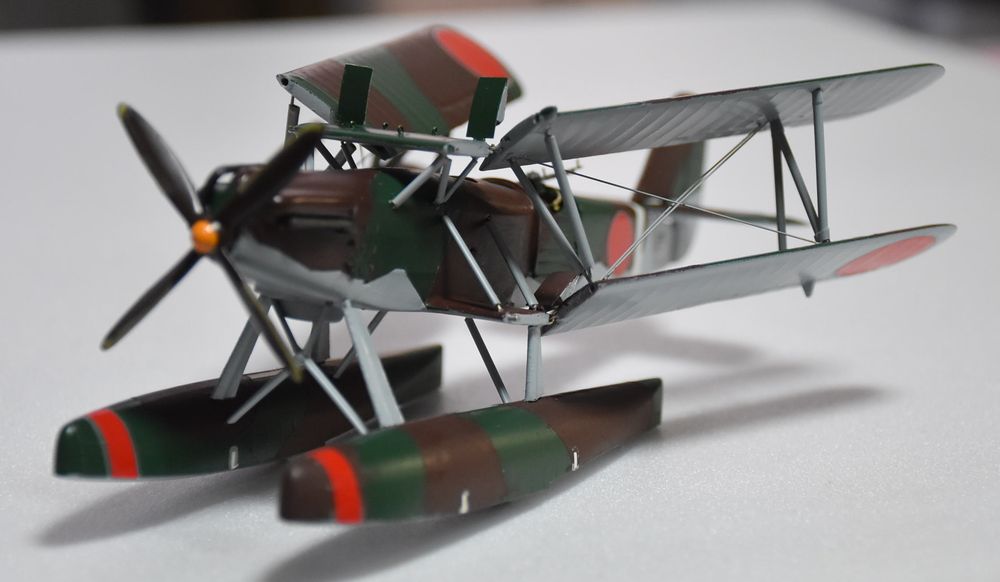

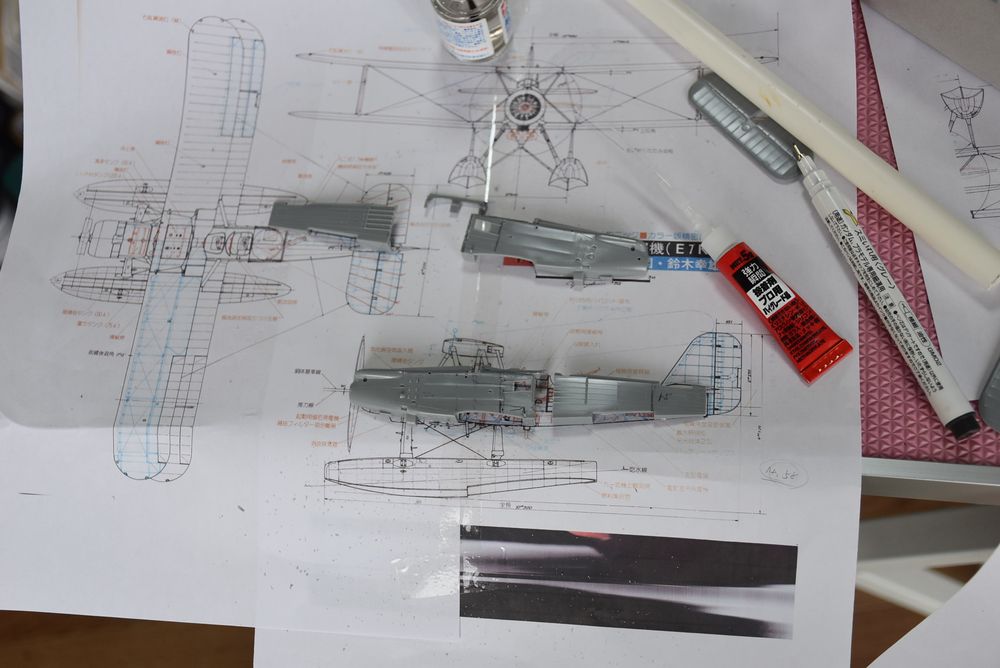

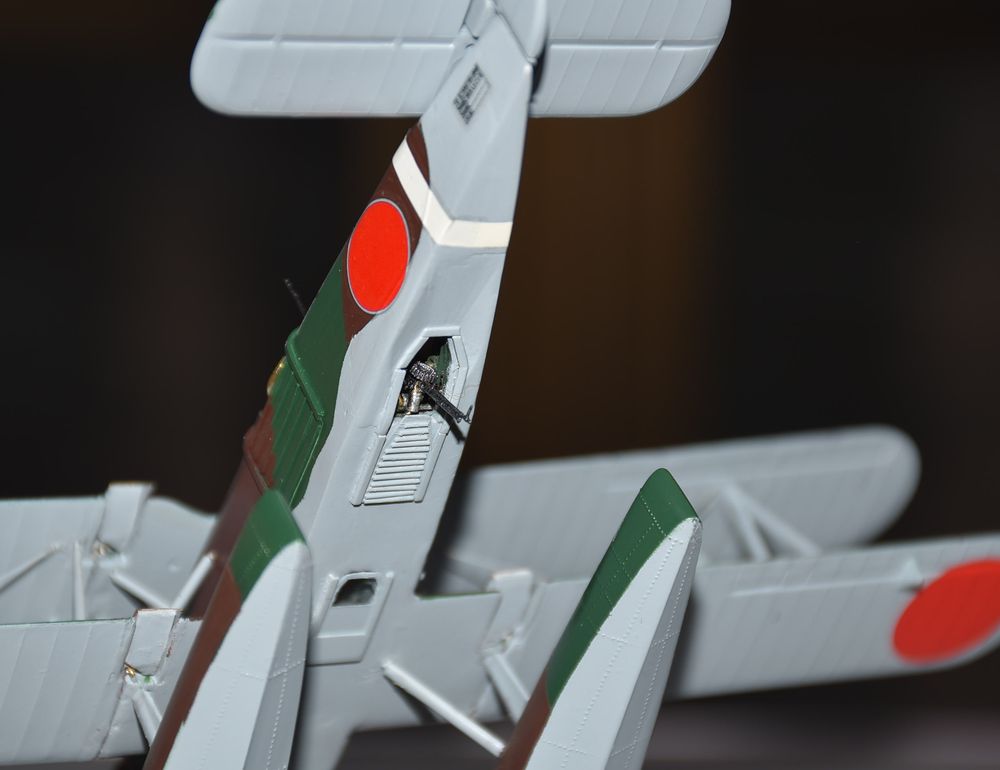

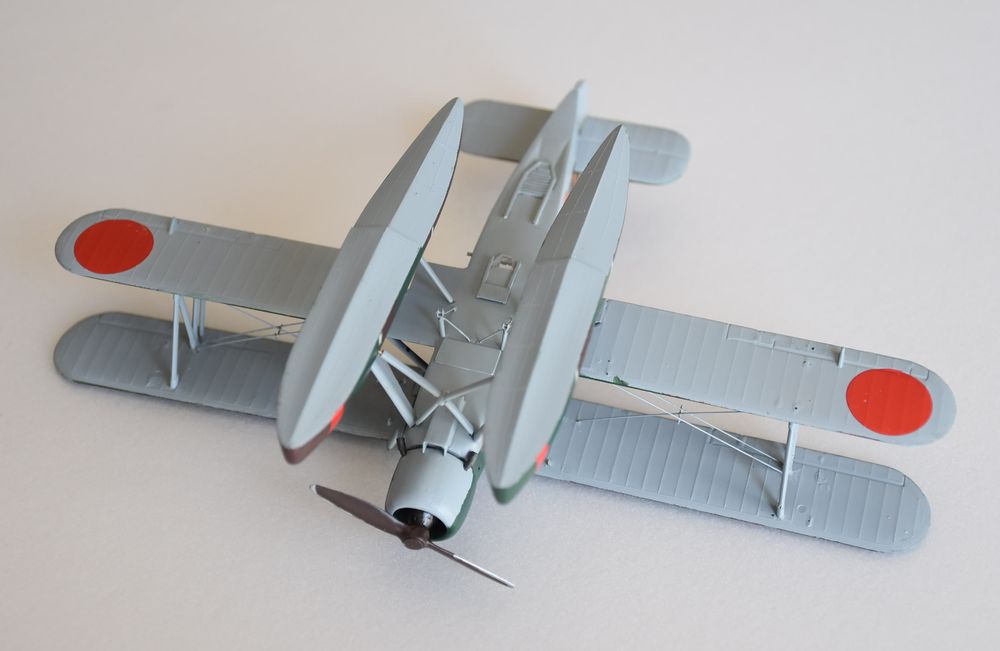

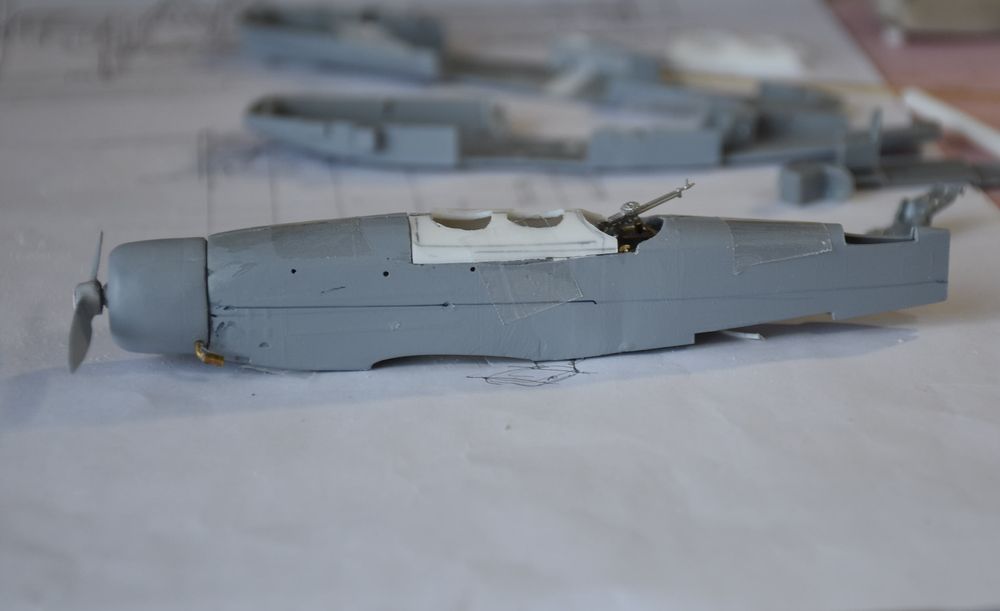

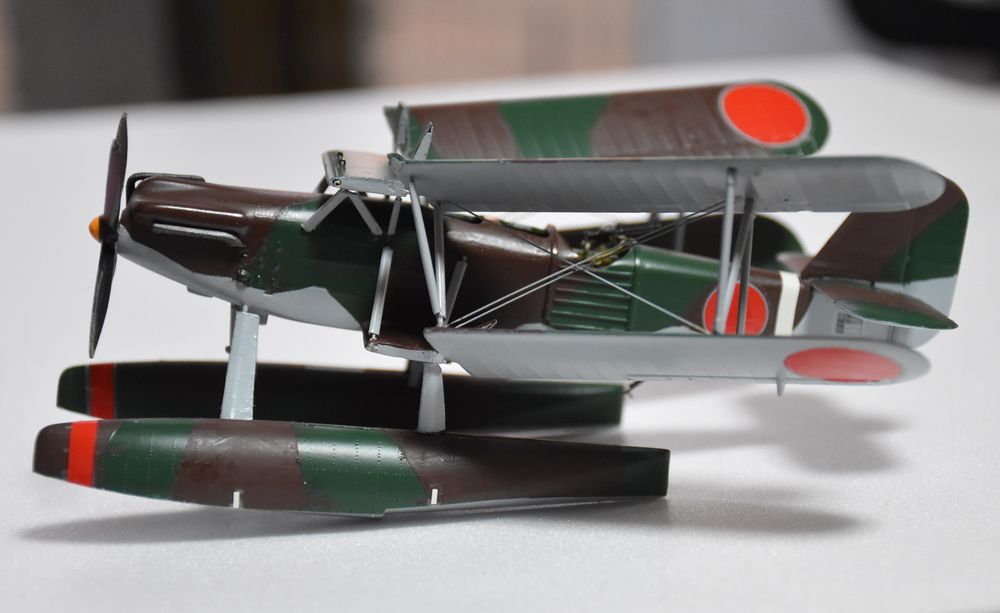

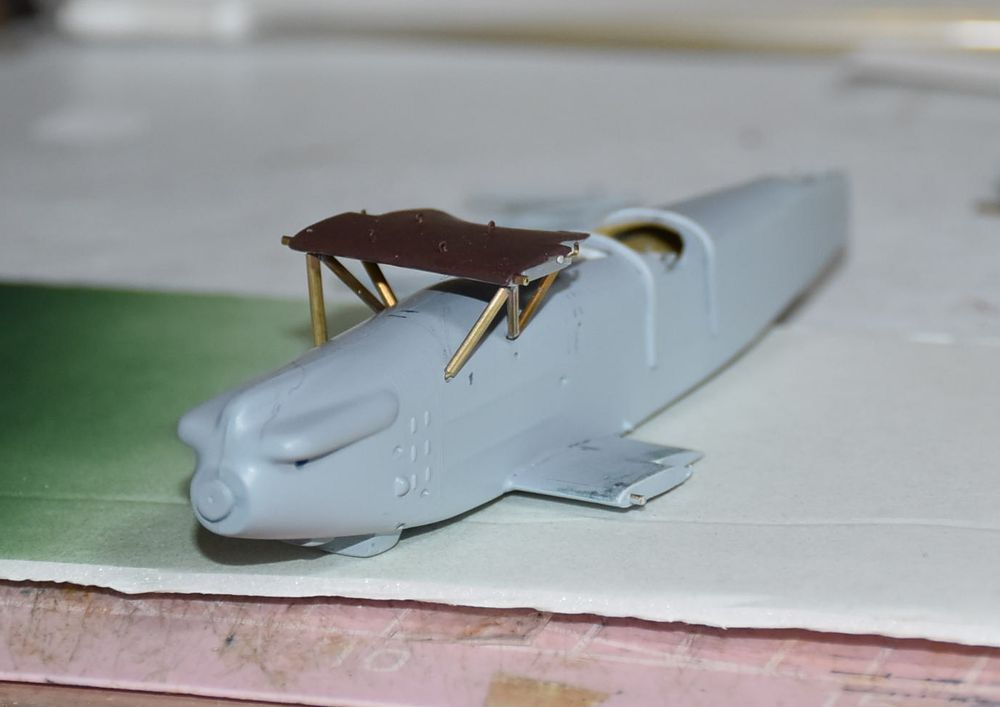

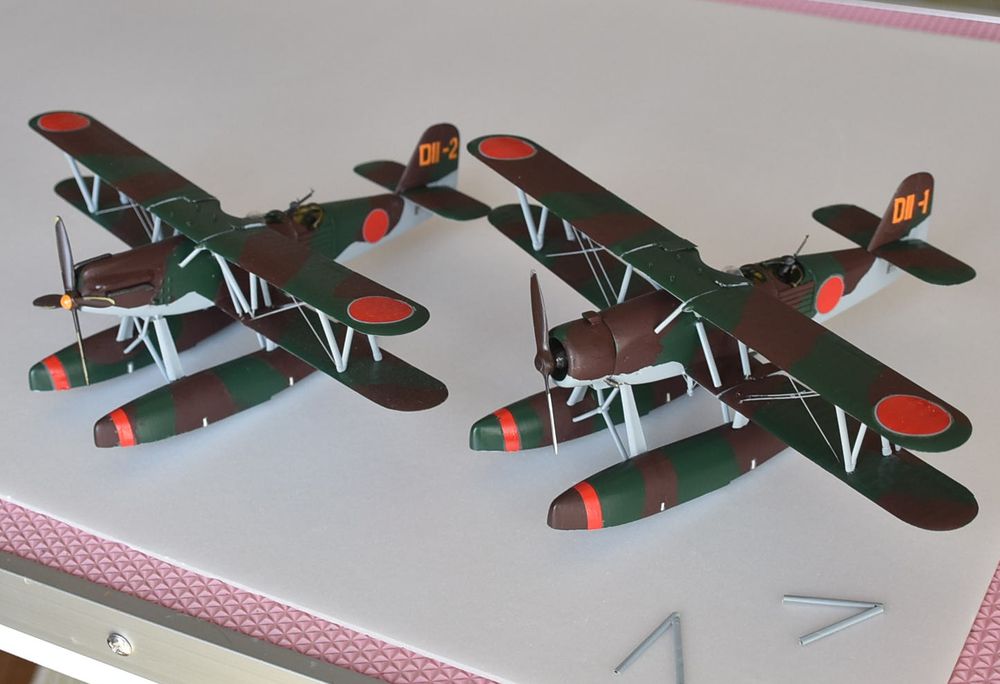

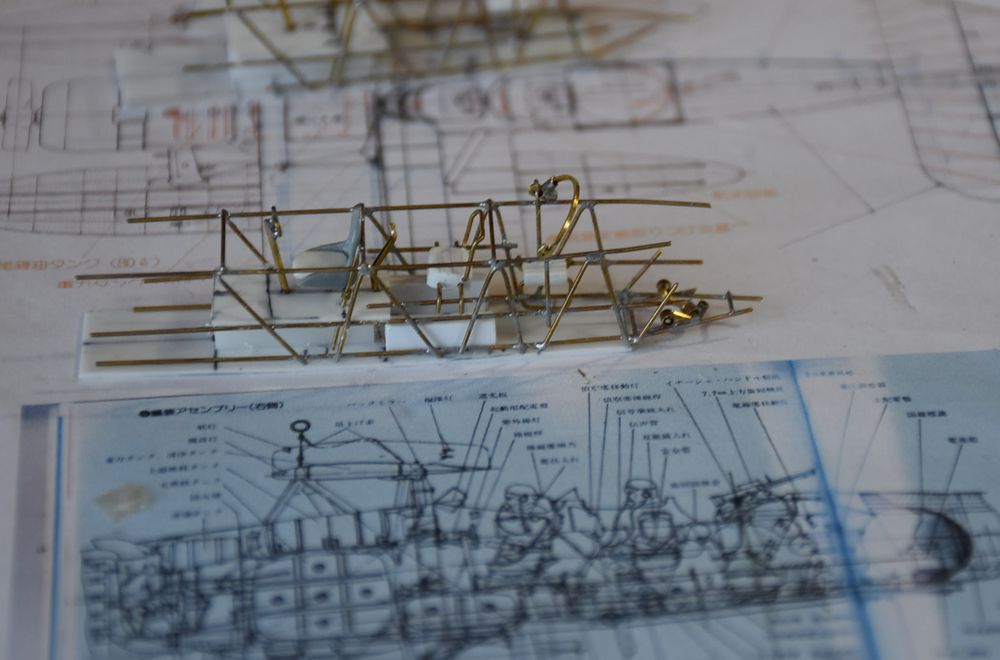

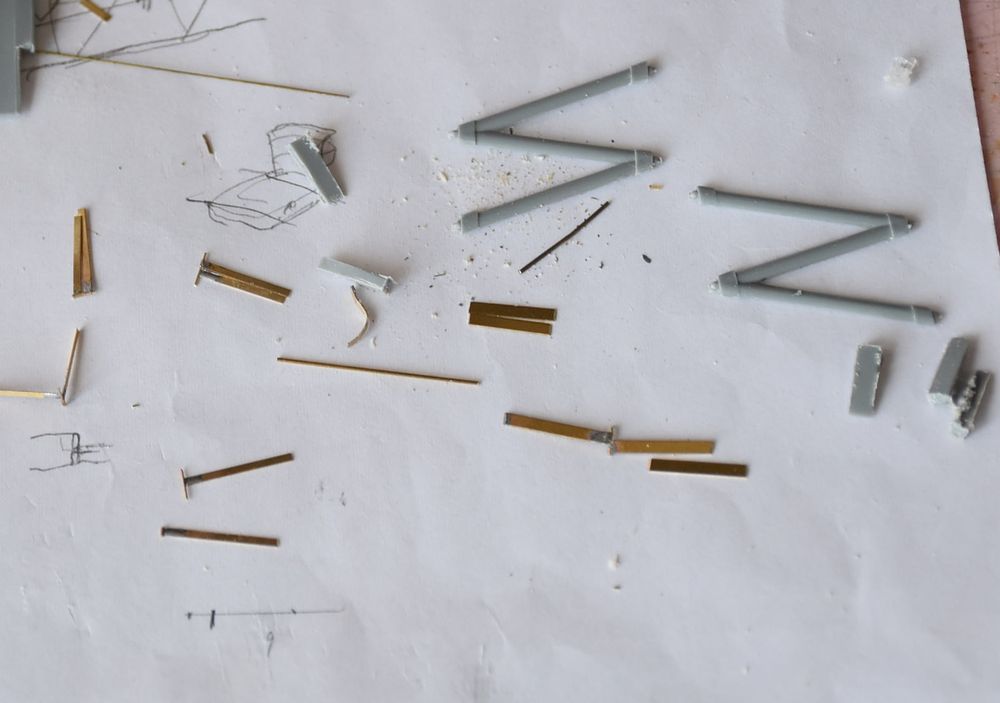

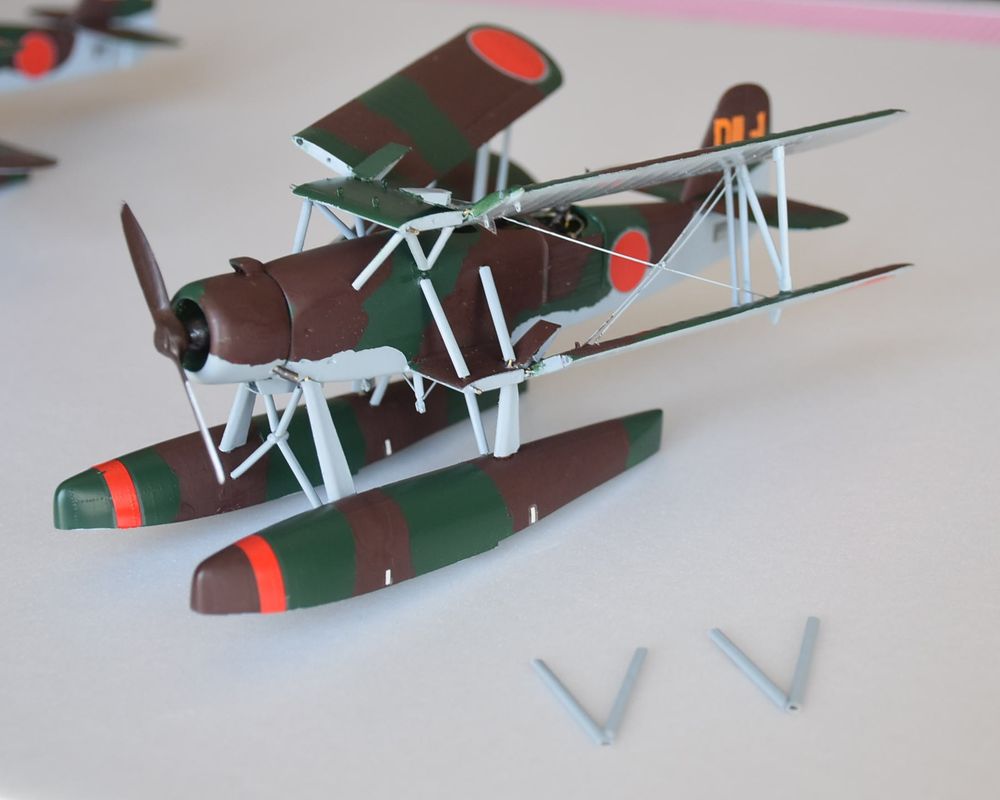

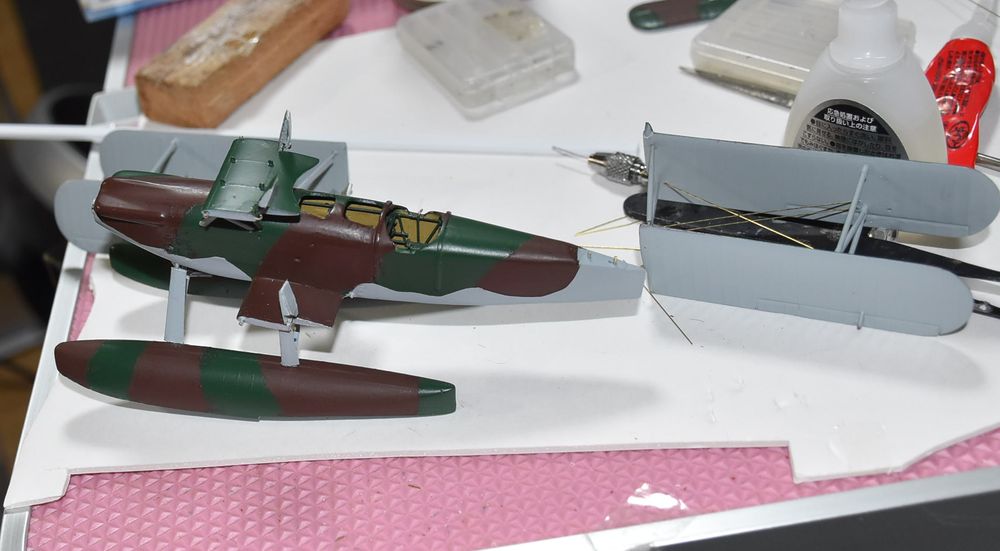

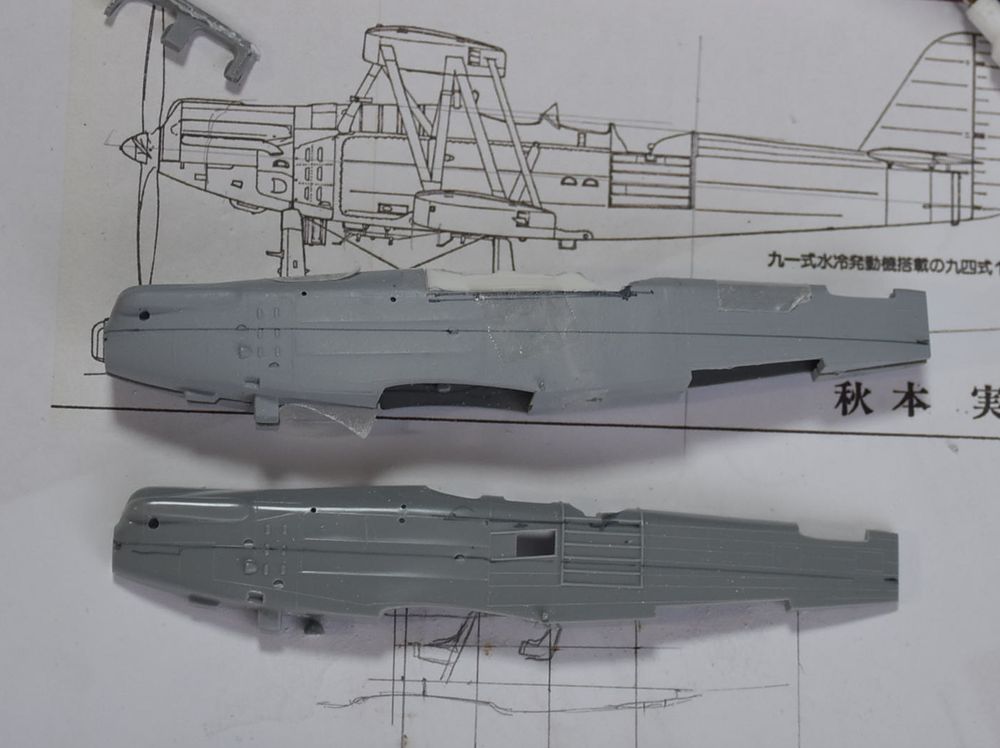

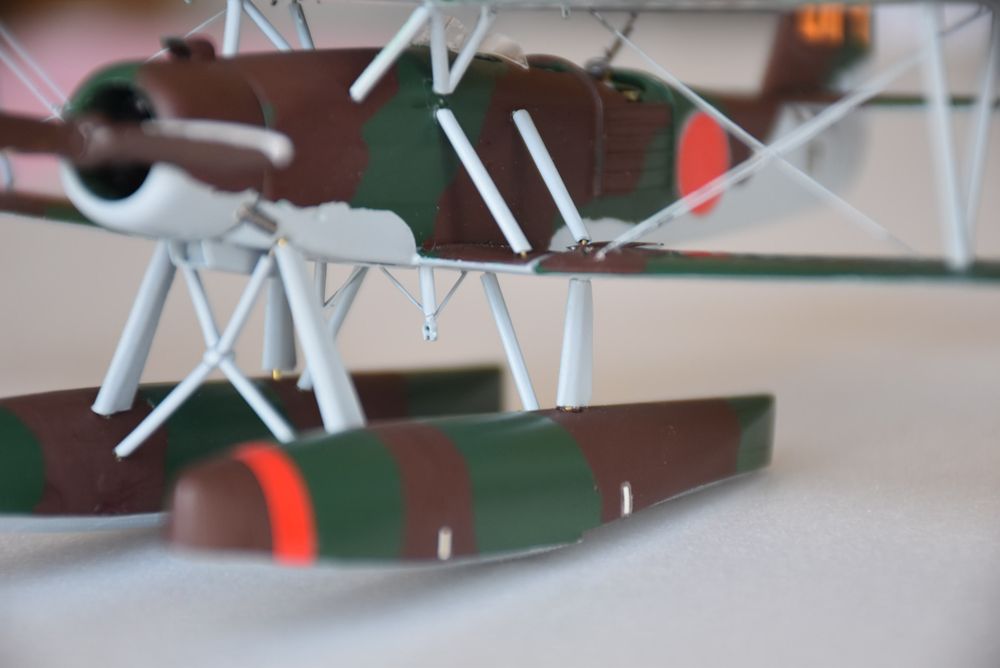

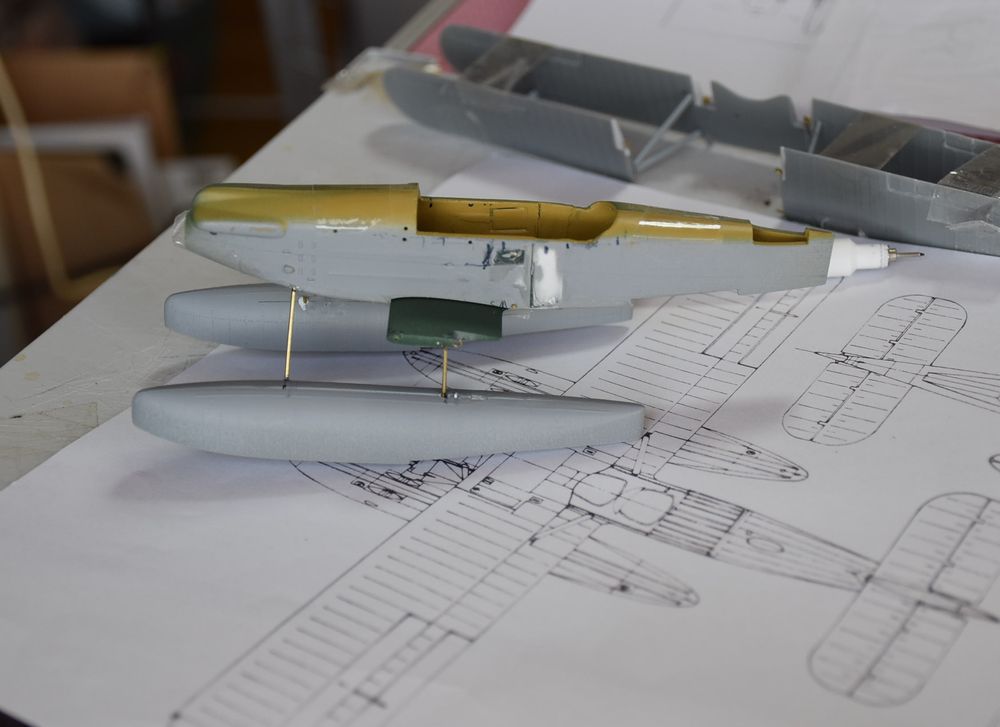

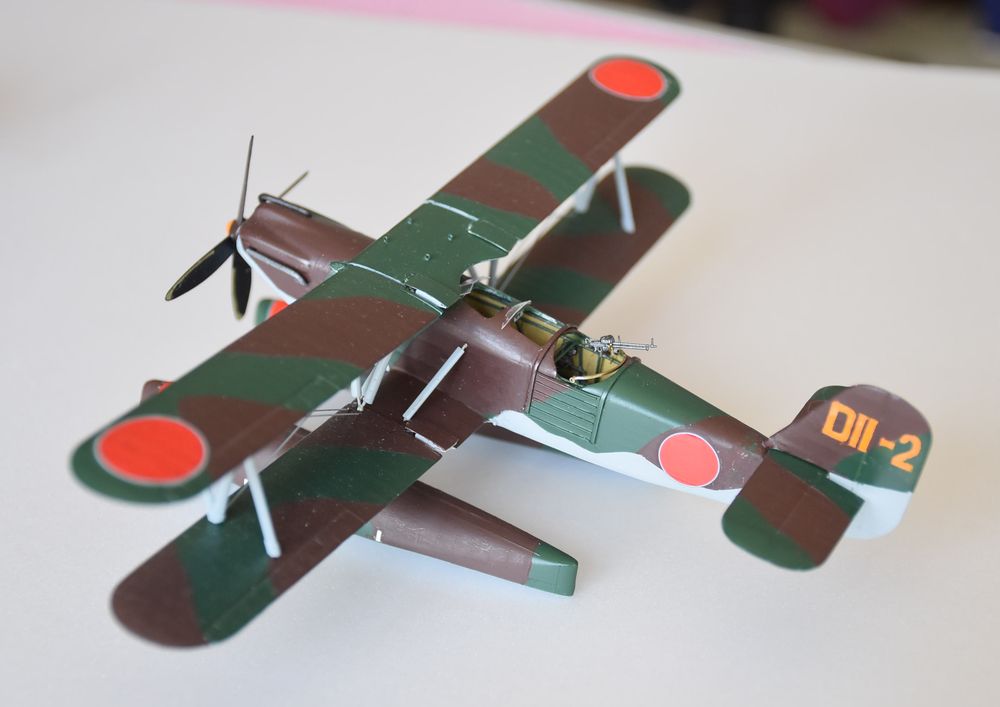

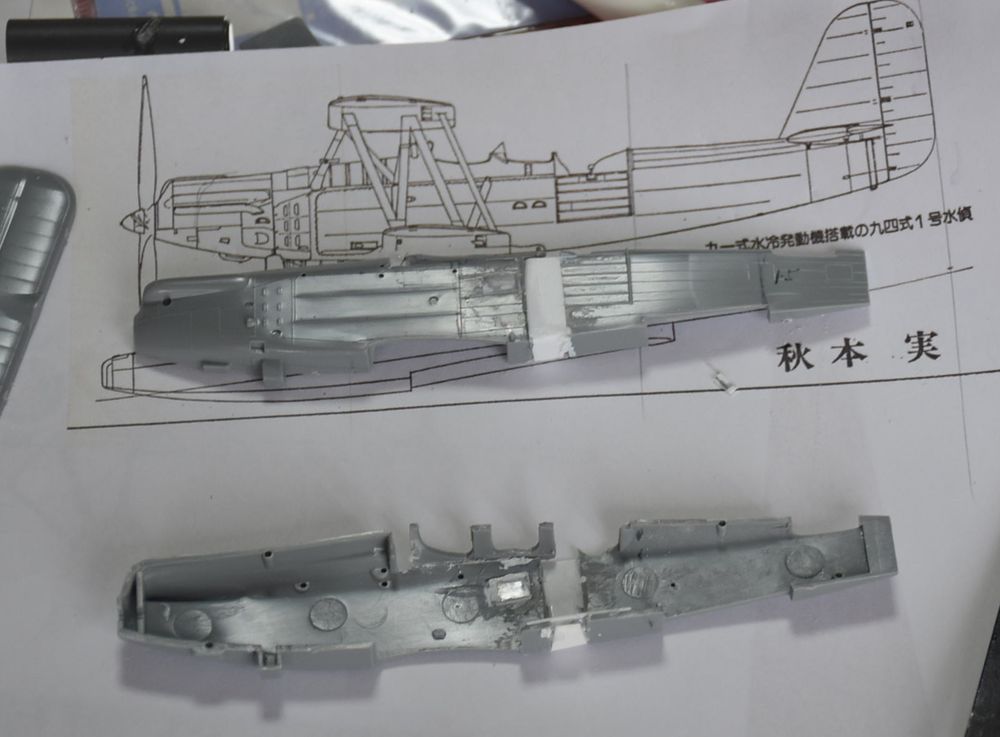

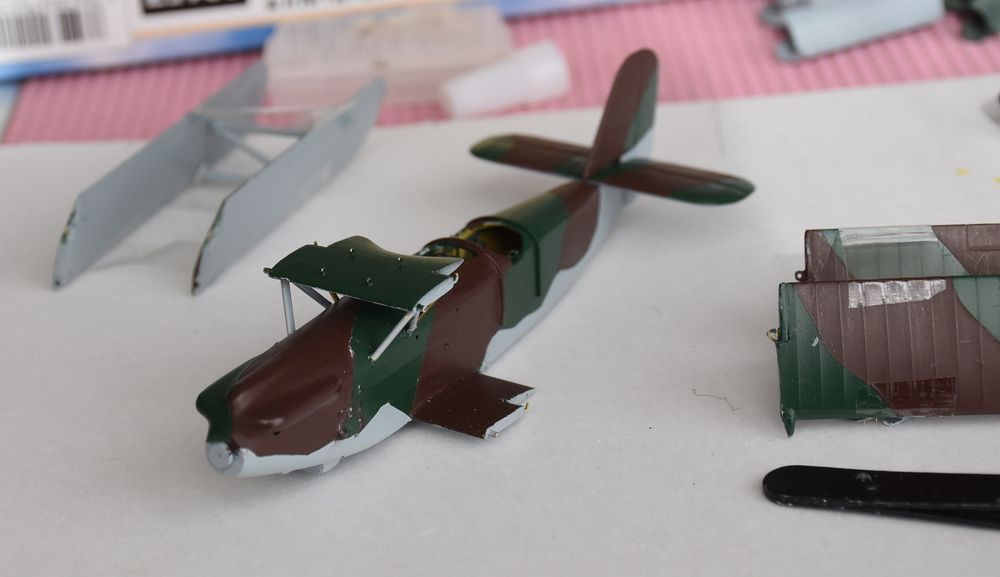

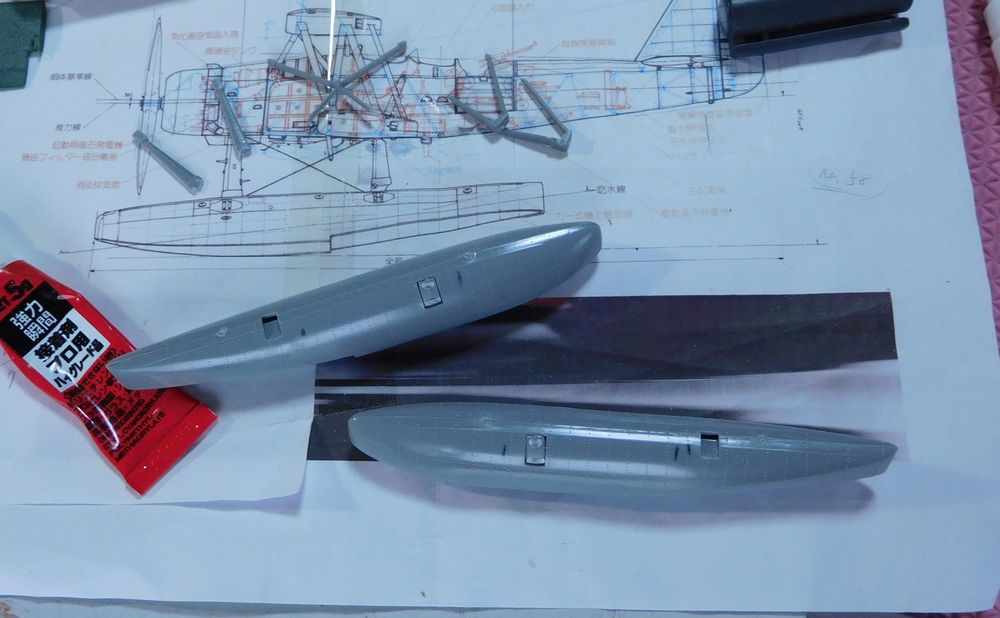

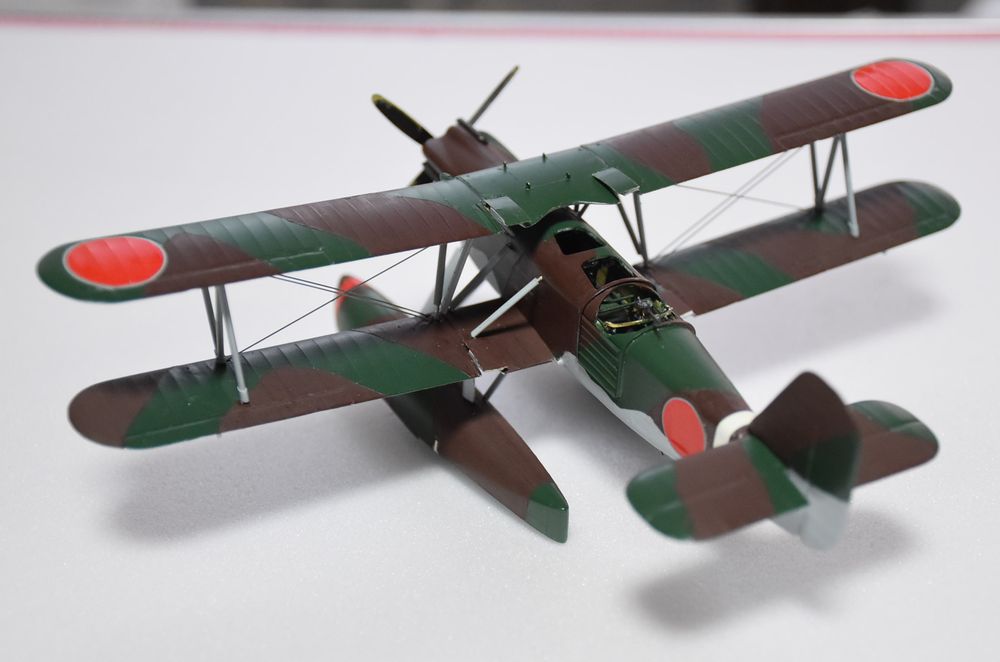

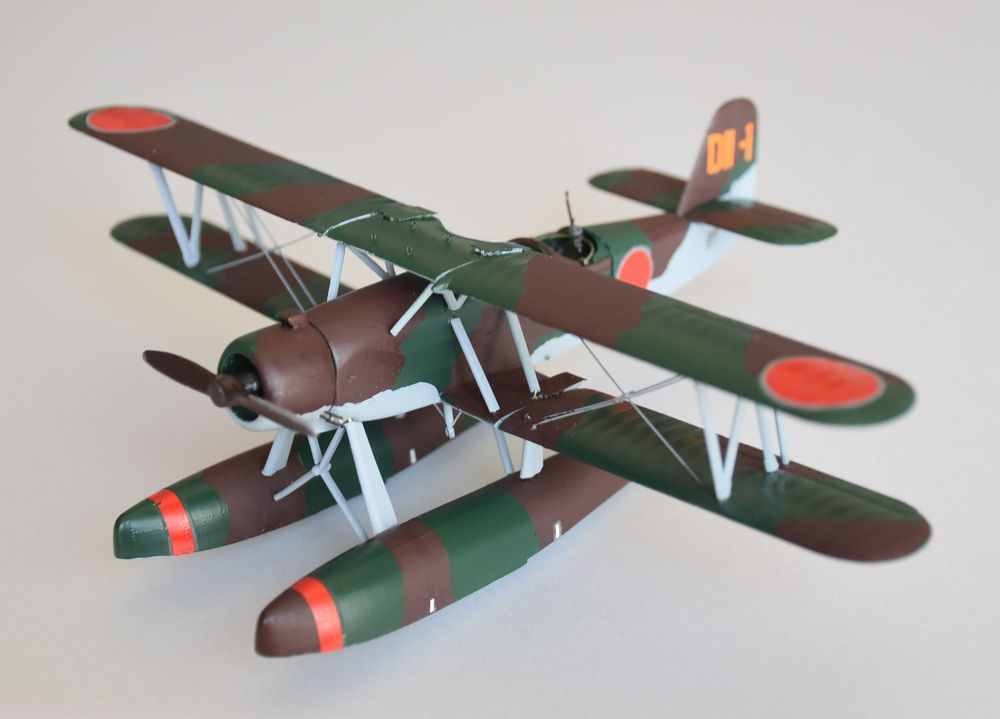

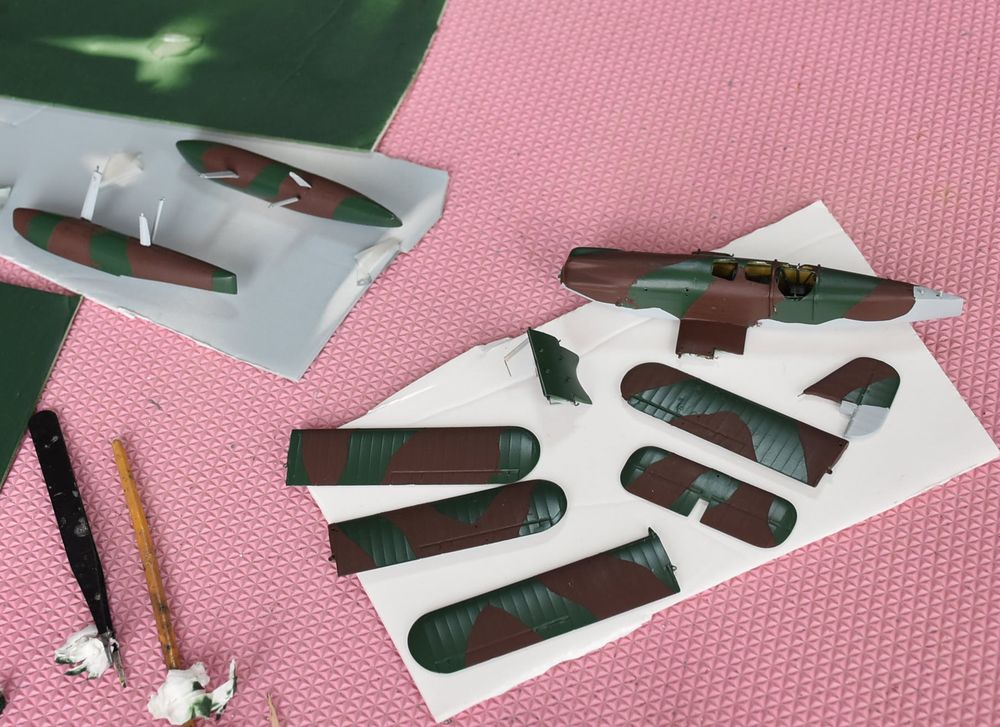

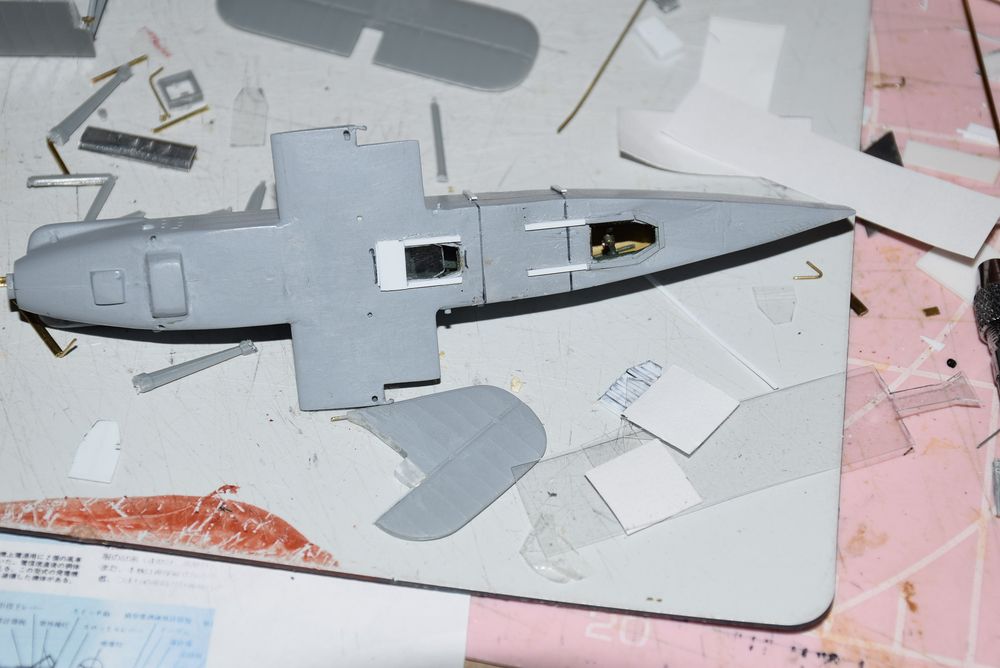

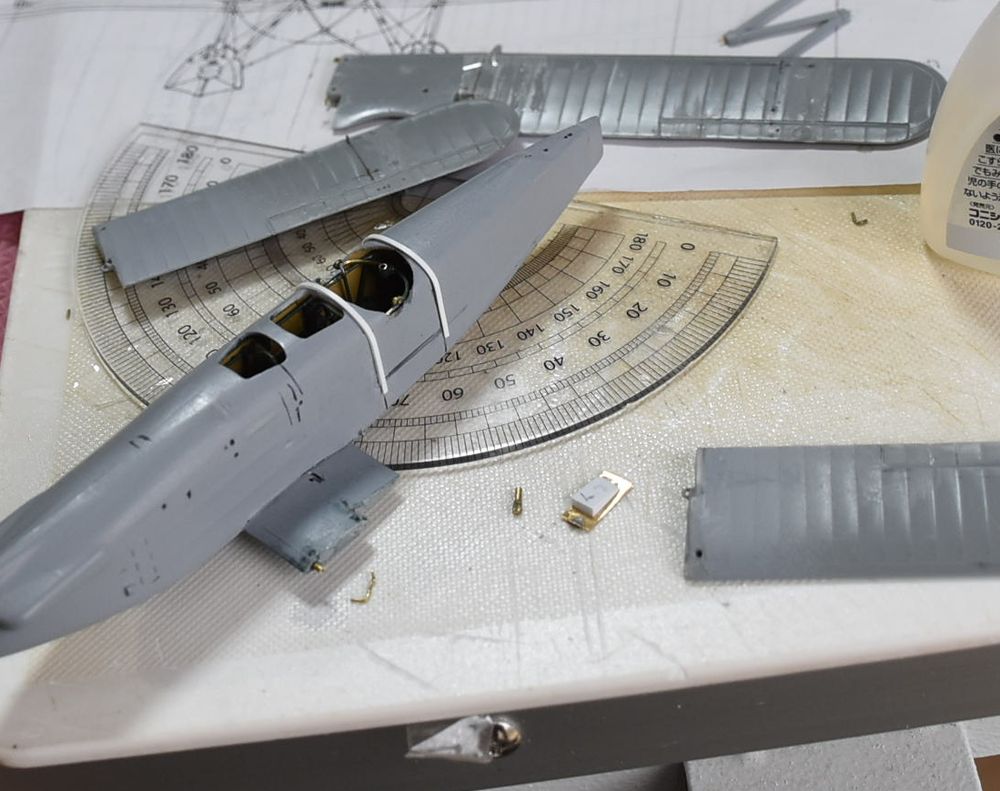

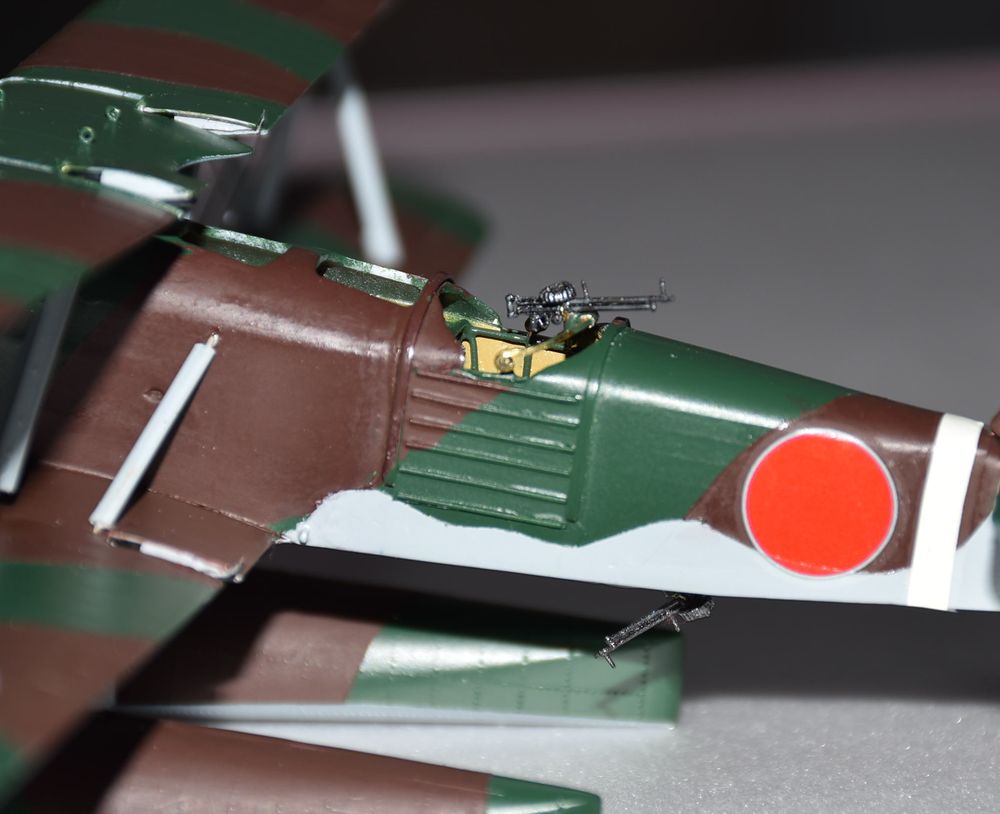

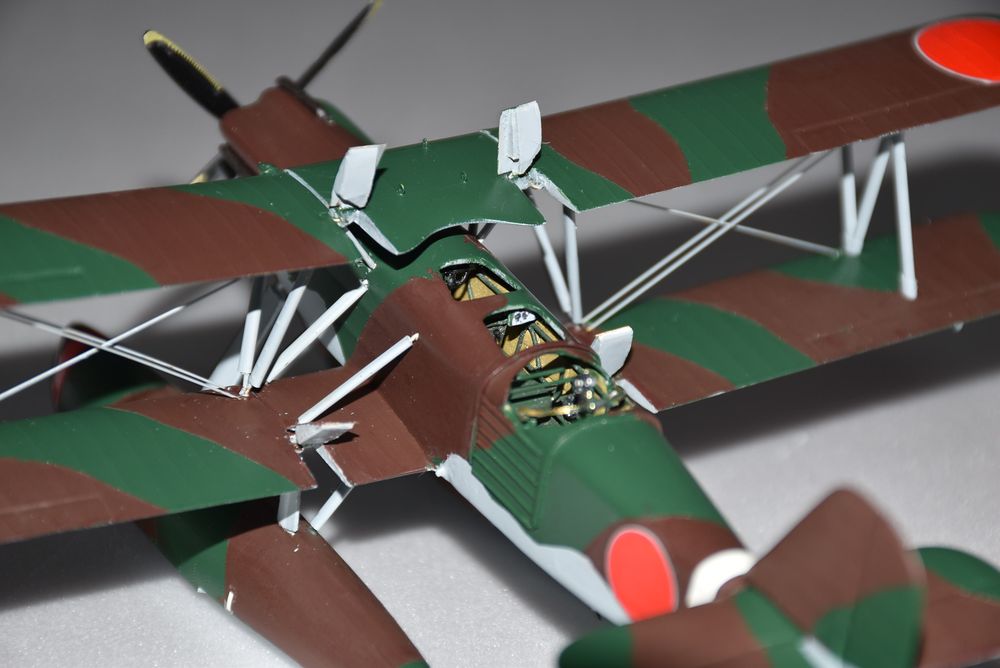

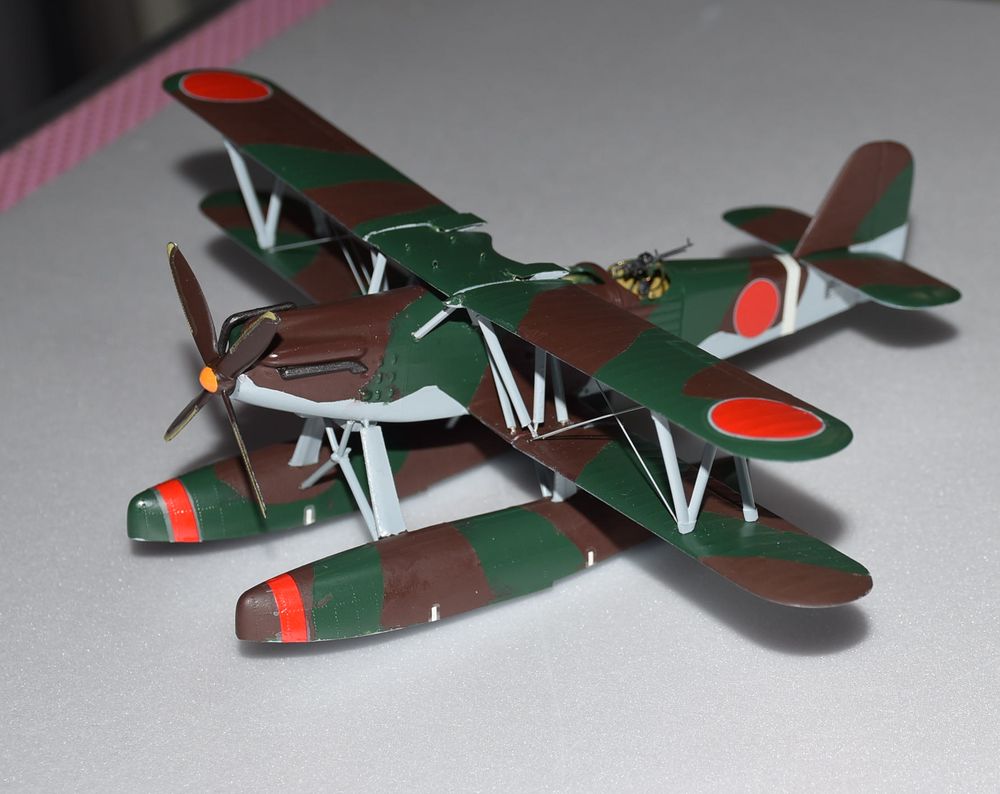

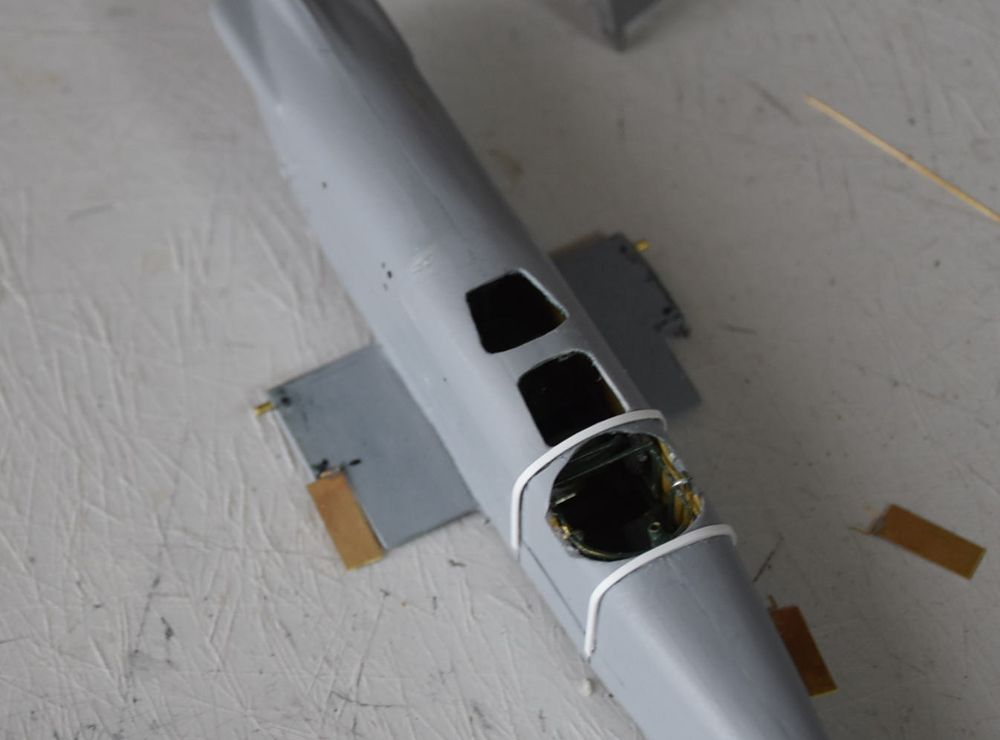

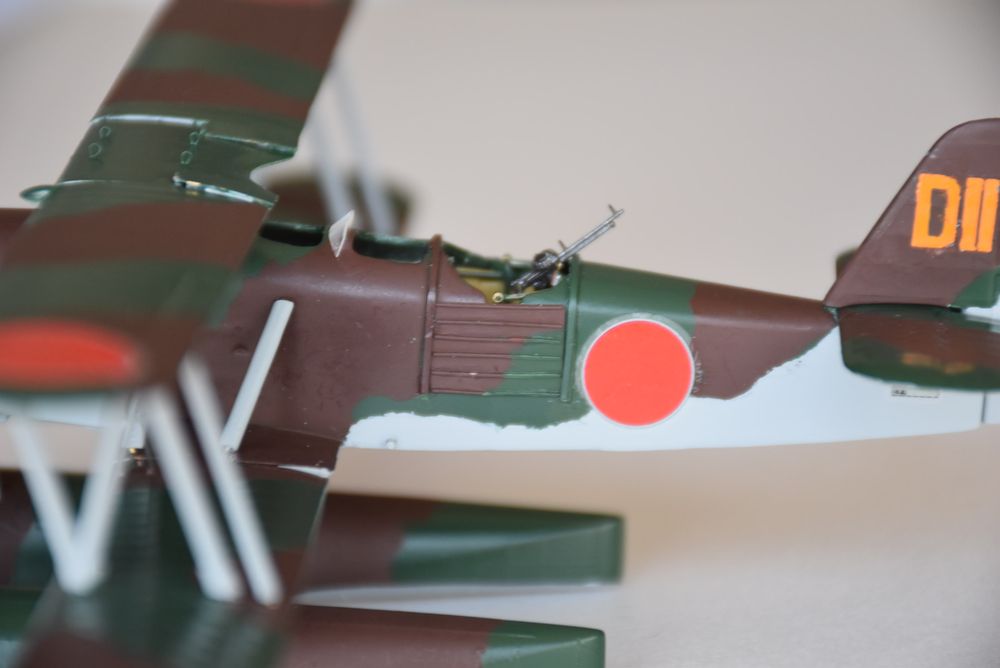

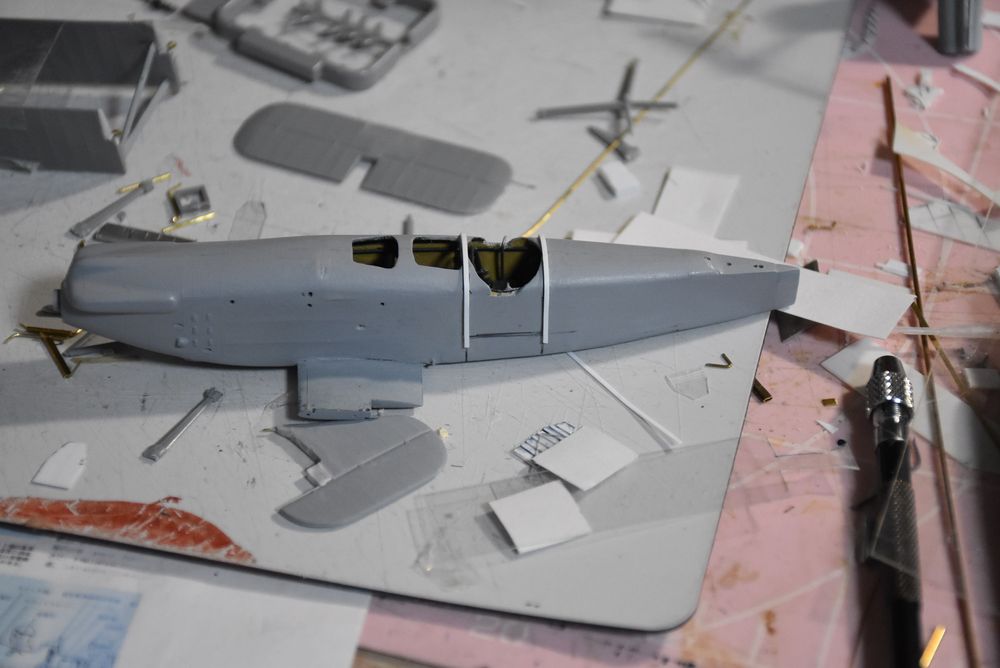

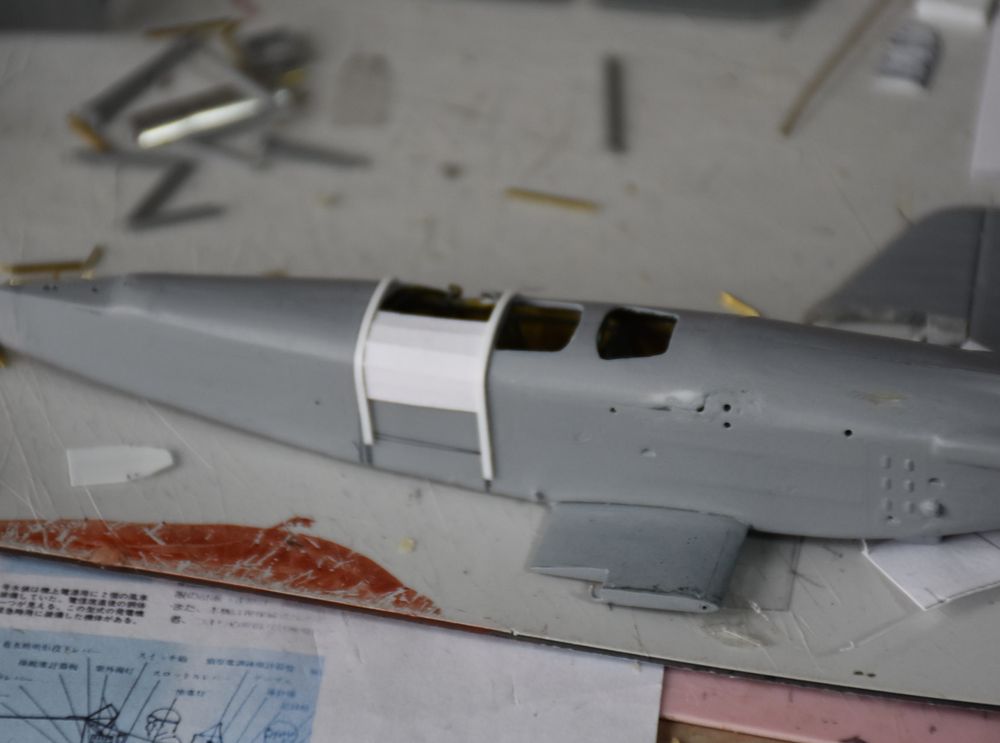

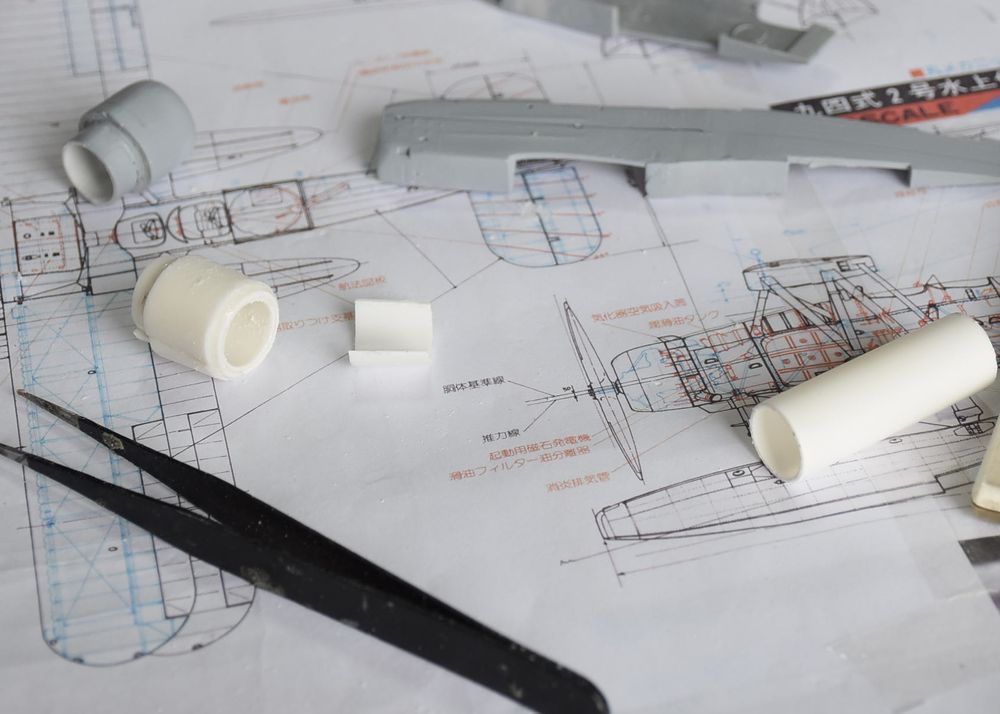

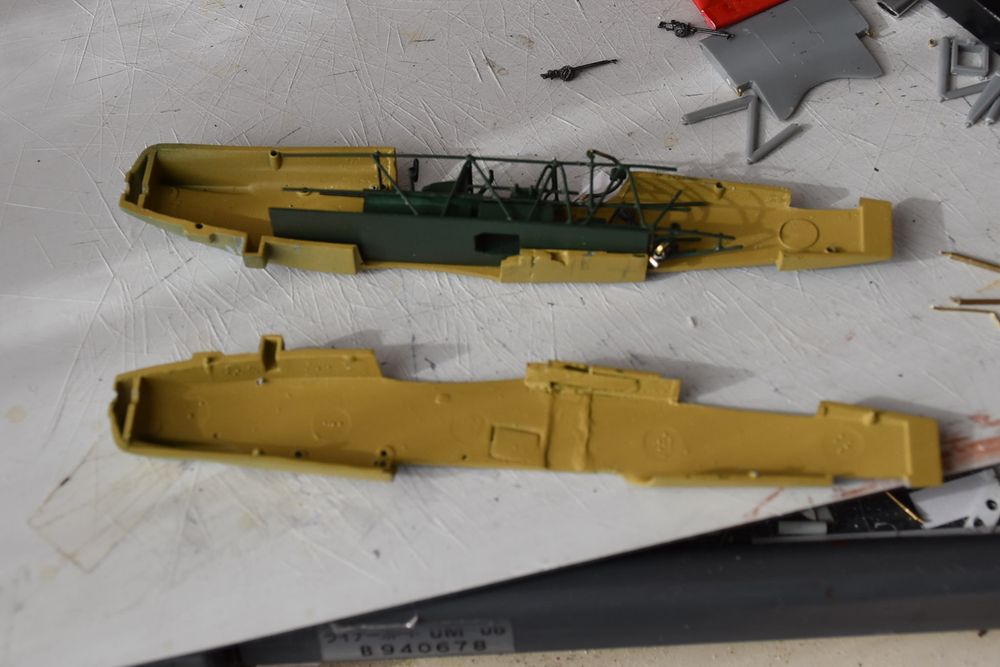

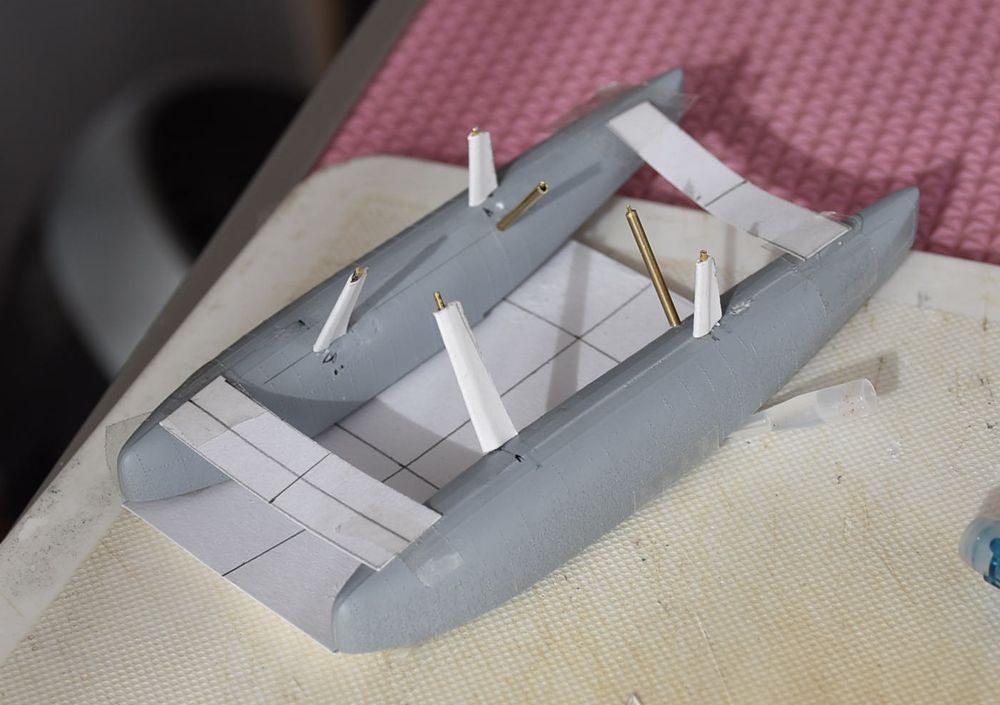

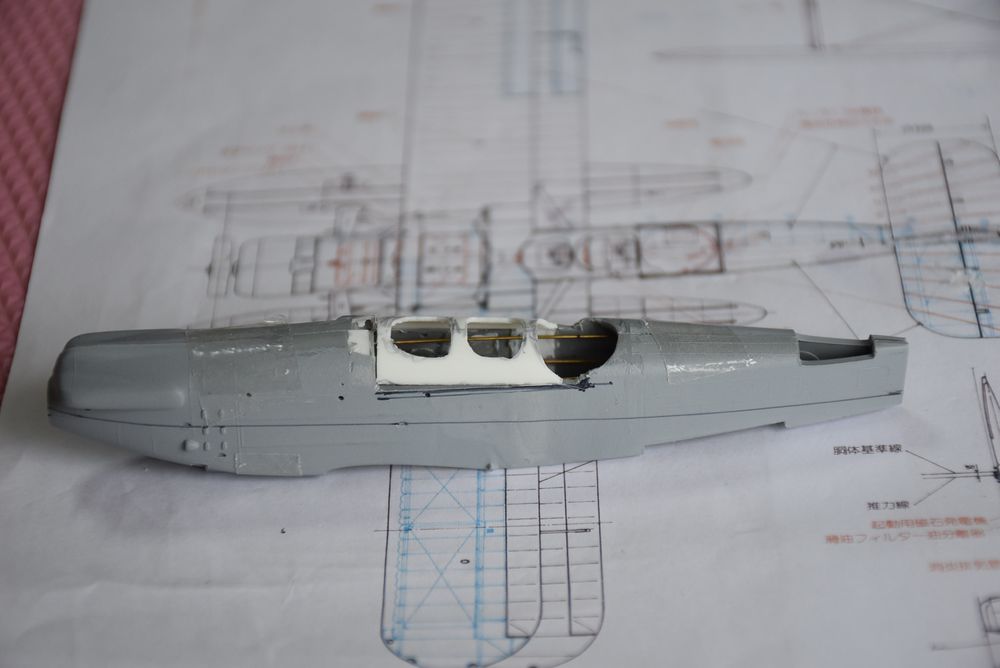

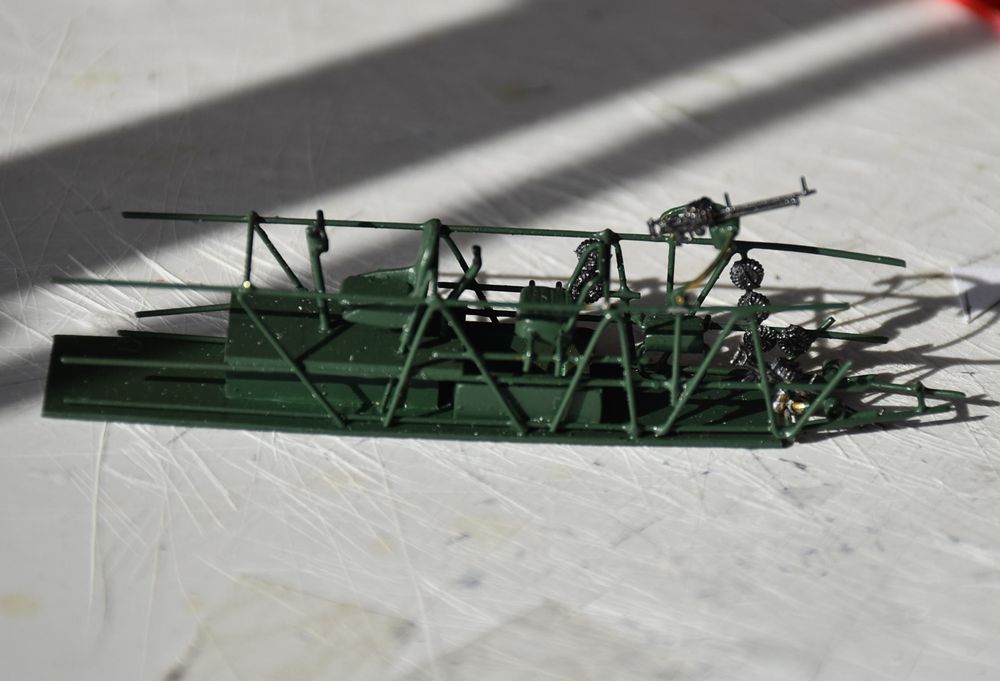

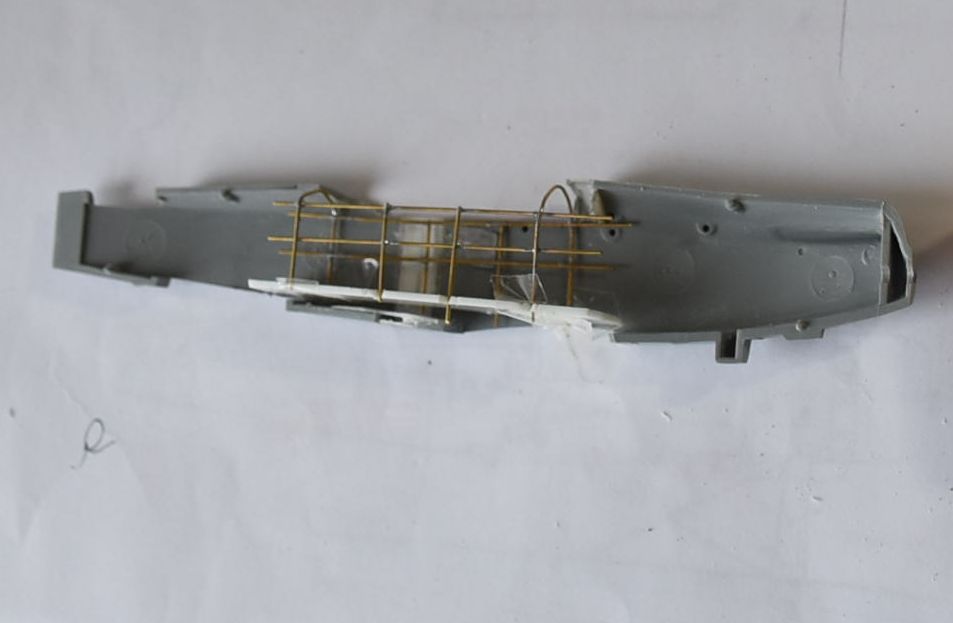

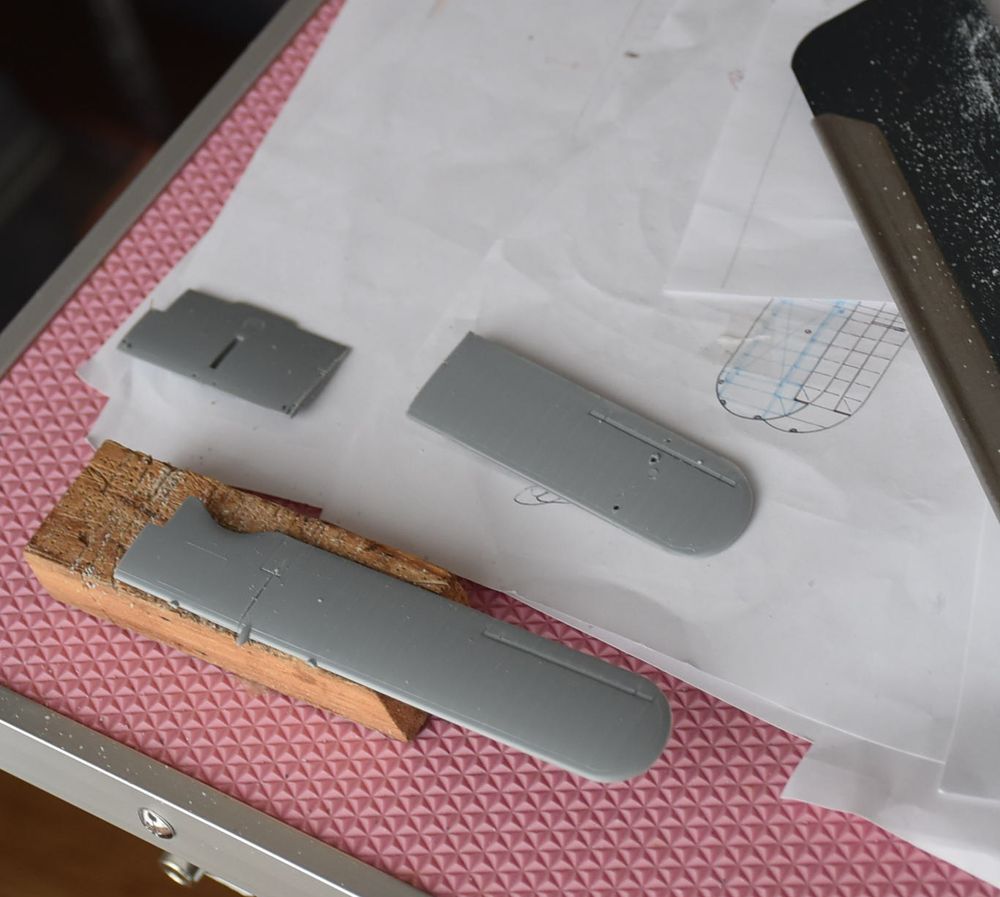

暇に任せて作ります。 ご期待ください 1/72九四式1号水上偵察機 1/72 重巡洋艦 古鷹 改装後の搭載機を作ります。 長谷川1/72九四式1号水上偵察機をベースに、2号に改造します。 九四式1号水上偵察機(E7K1) ![]() E7K1 全長:14.41m 全幅:14.00m 全高:4.735m 主翼面積:43.60m2 全装備重量:3,000kg 最高速度:239km/h(高度500m) 乗員:3名 発動機:九一式五〇〇馬力発動機二型水冷W型12気筒(離昇750hp・公称600hp)x1 航続距離:2,200km 航続時間:12時間 武装 7.7mm固定機銃x1・7.7mm旋回機銃x2 60kg爆弾x2または30kg爆弾x4 九四式2号水上偵察機(E7K2) ![]() E7K1全長:14.41m 全幅:14.00m 全高:4.735m 主翼面積:43.60m2 全装備重量:3,000kg 最高速度:239km/h(高度500m) 乗員:3名 発動機:三菱「瑞星」一一型空冷複列星形14気筒 公称780馬力x1 航続距離:2,200km 航続時間:12時間 武装 7.7mm固定機銃x1・7.7mm旋回機銃x2 60kg爆弾x2または30kg爆弾x4 18.9.28九四式2号水上偵察機完成しました ![]() ![]() 滑走車取り付け金具を作りました。 ![]() ![]() ![]() 折り畳み状態:本来は折り畳み用翼間支柱を取り付けて折りたたむのだが、 そのままで折りたたんでいます。 ![]() 九四式1号水上偵察機に風防を付けました。 ![]() そろい踏み ![]() 呼称番号は古鷹のマークを描きました。 これで、劇作展に出ます。 カタパルト、滑走車を作ろうかと思いましたが、泥沼になりそうなので、 また来年。 18.1.12完成しました 風防が未完ですが、完成 ![]() 下部銃座可動、カバー開閉、下部偵察窓可動 ![]() 後部銃座カバー可動 ![]() 折り畳翼み可動 ![]() 副翼を上げて、折り畳む ![]() ![]() ![]() これで大激作展に参加します。 会場でお待ちしています。 次は空冷型だ。 18.1.16製作過程 操縦席作り直し 鋼管構造で作り直す。機銃はファインモールドのメタルの7.7mmはオーバースケールだったが、ナノシリーズはぴったりでした。 ![]() ![]() ![]() 胴体3mm延長、尾翼取り付け位置を後にずらす。尾翼は取り付け角度変式に改造 ![]() フロート支柱の位置修正、真鍮線で作り直し ![]() ![]() 支柱カバーはケント紙 ![]() 後部座席カバーのレール、エバーグリーン0.25x0.5と0.25x0.75で作る ![]() 偵察窓、下部銃座カバーのレールをエバーグリーン0.25x0.5と0.25x0.75で作る ![]() カバー可動 ![]() 折り畳み翼のヒンジは、真鍮線のL型とO型の組み合わせに変更 ![]() 副翼は0.2x5.0の真鍮板に0.6mmパイプを半田付け、0.2mmの真鍮線を通してヒンジにする ![]() 中央翼の位置決めは、外翼をセットして其れに合わせて調整する ![]() 塗装する ![]() 組み上げへ ![]() ![]() 17.9.28ここまでの製作過程 9/12 航空情報別冊日本海軍機、丸スペシャル九四式水上偵察機の図面を参考に製製作開始 胴体 全長で9mm短く、コクピットの位置が前過ぎる。 全長の延長は6mmが限度、コクピットは、2〜3mm下げる。 ![]() シムを挟んで接着 ![]() 延長前との比較 ![]() 操縦席は別パーツで作る。 ![]() コクピット上部はエバーグリーンのパイプをカットして作る。操縦席は別パーツで作る。 ![]() カウリングもパイプを積層して削る。 ![]() ![]() 胴体は1mm太く、3mm短い。キットよりましか。 折り畳み機構 翼の切断 ![]() 蝶番 1x0.2mm真鍮帯板に0.3mm真鍮線と0.5mm内径0.35mmのパイプを半田付けして 蝶番を作る。 ![]() 果たしてうまく畳めるか、今回ここまで。 激作展にむけていたので、一寸複雑。 今までの製作記 只今製作中ー第1弾 1/72日本海軍砲艦伏見製作記 只今製作中ー第2弾 1/72日本海軍駆潜艇28号型 32号艇 只今製作中ー第3弾 1/72日本海軍丁型海防艦 只今製作中ー第4弾 1/72睦月型駆逐艦 長月 只今製作中ー第5弾 1/48 国際キ76 3式指揮連絡機 只今製作中ー第6弾 1/72 第一号型輸送艦 只今製作中ー第7弾 1/72 二等輸送艦(第一〇一号型輸送艦) 只今製作中ー第8弾 1/48 中島AT輸送艦 只今製作中ー第9弾 1/72 重巡洋艦 古鷹 改装後 只今製作中ー第10弾 1/72 重巡洋艦 古鷹 改装後 |
