只今製作中ー第11弾 |

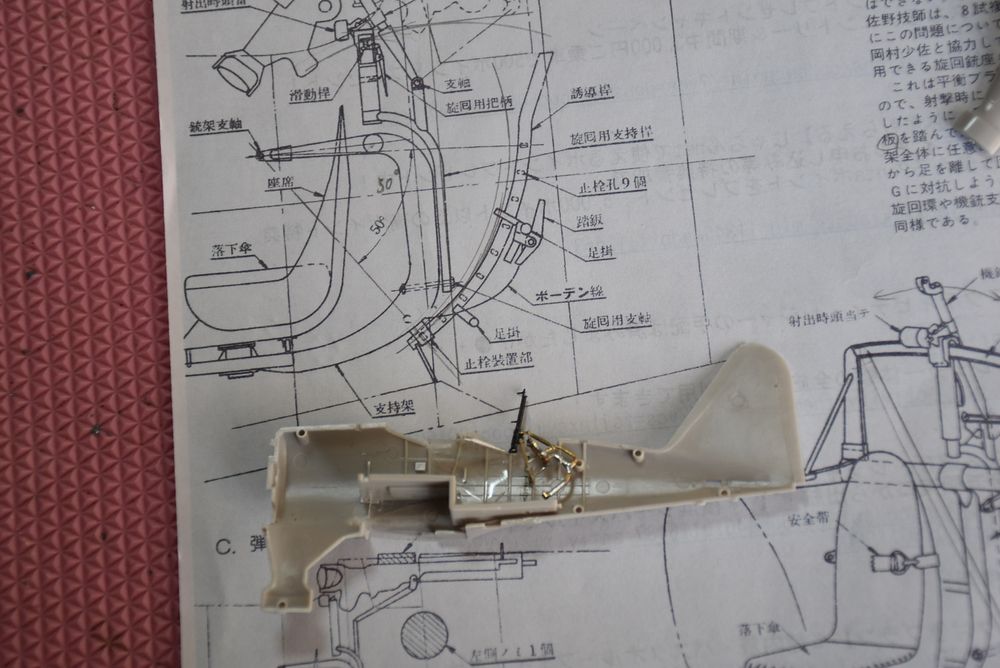

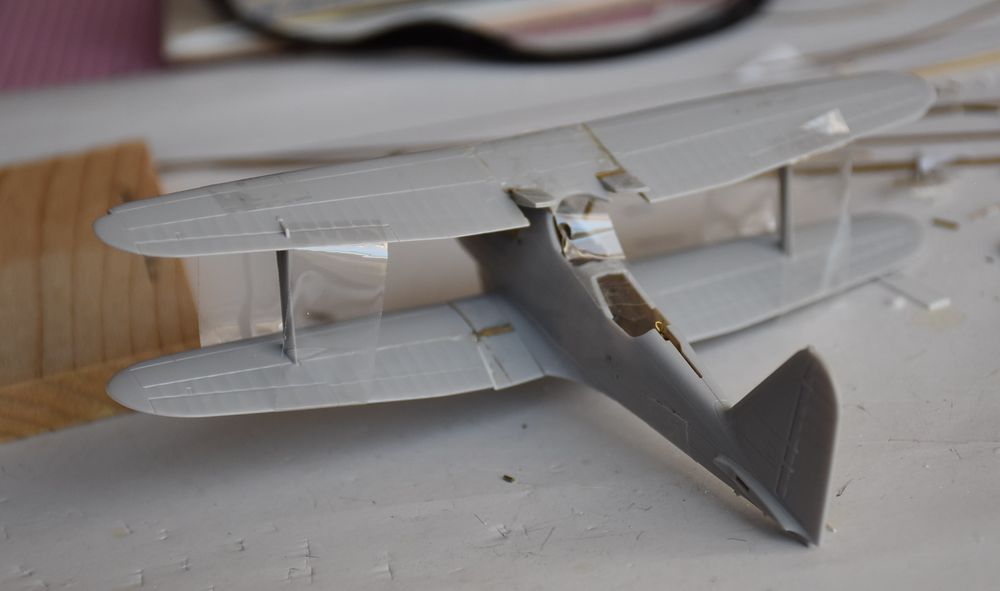

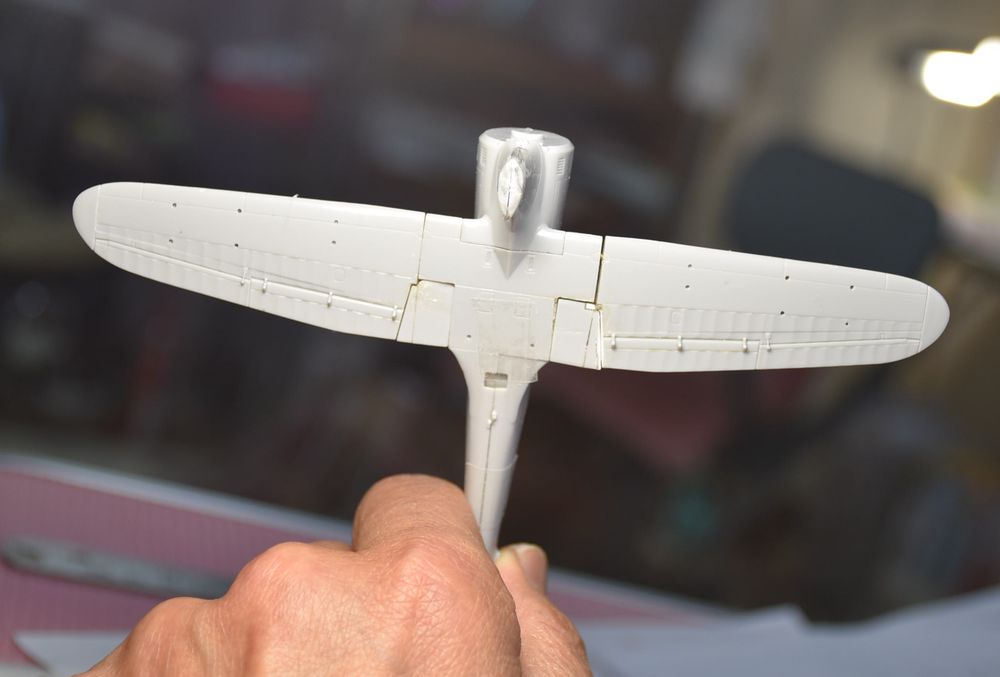

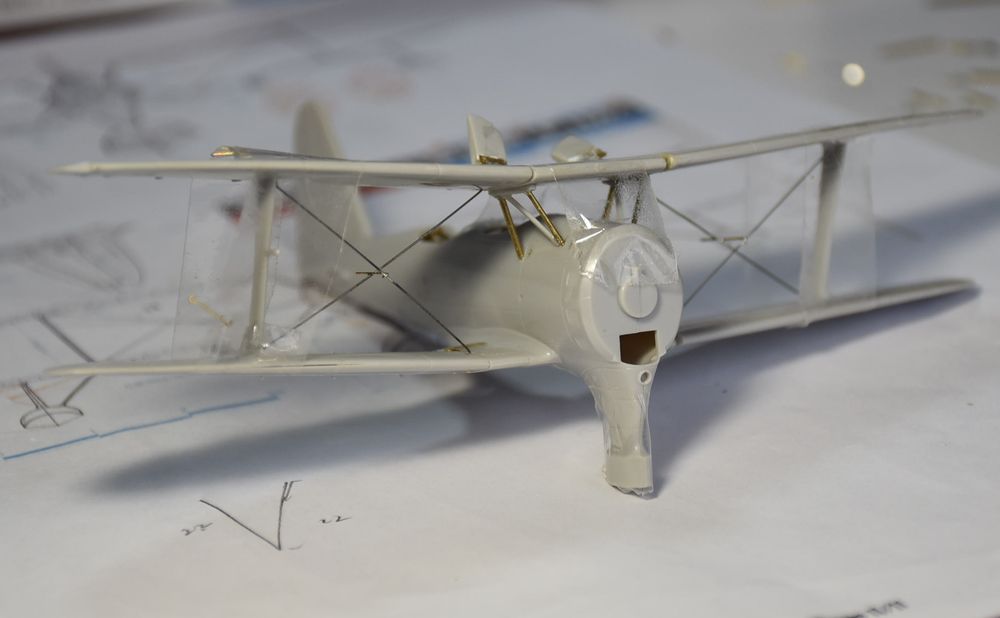

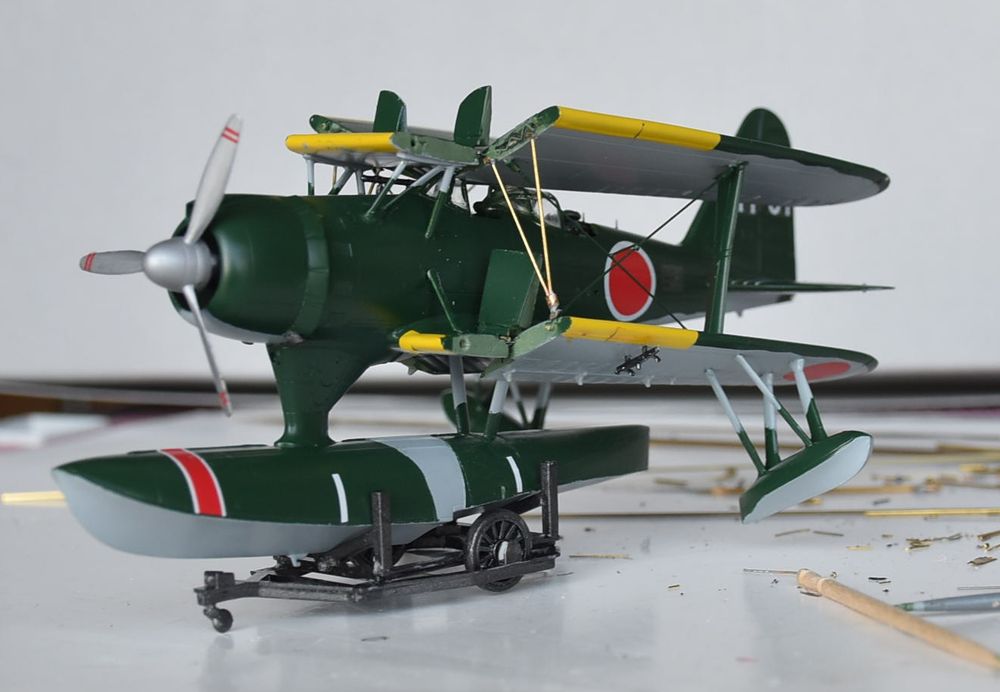

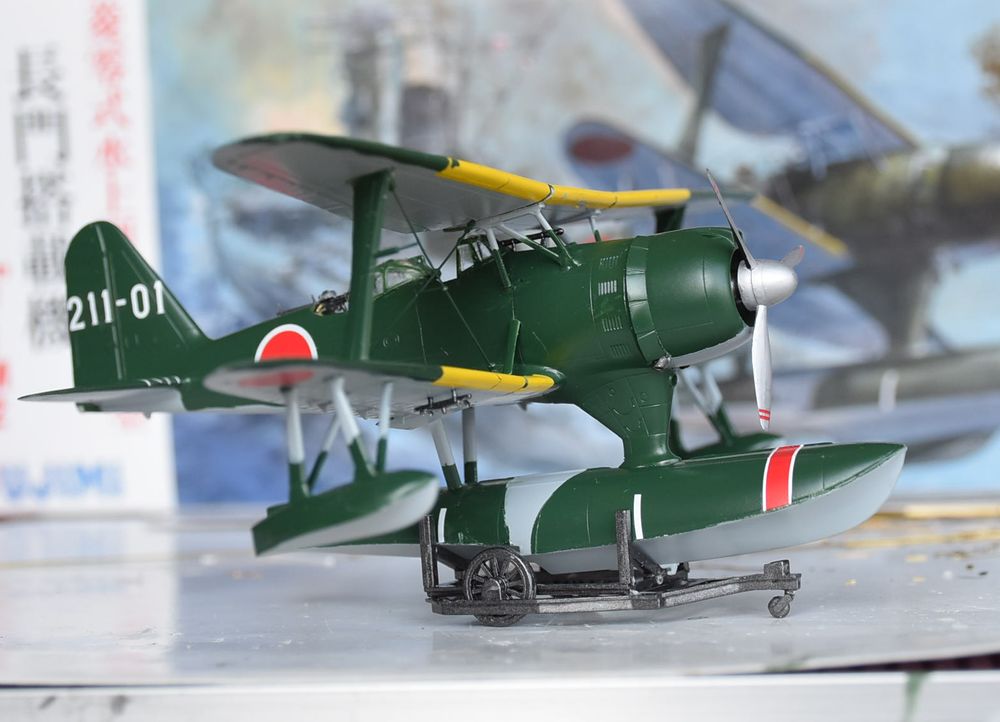

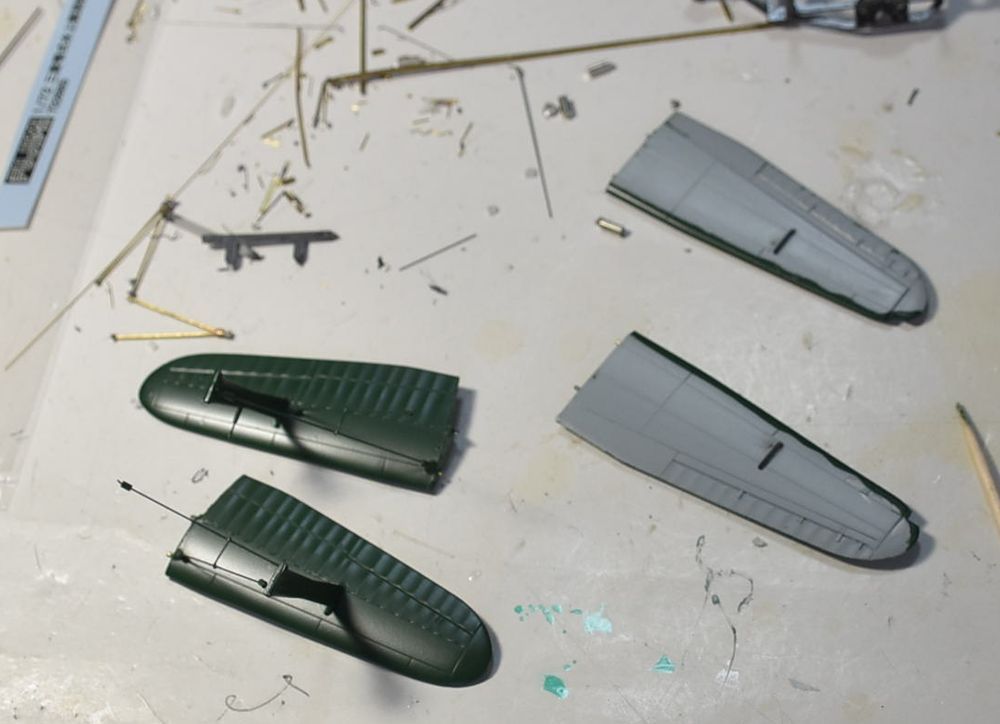

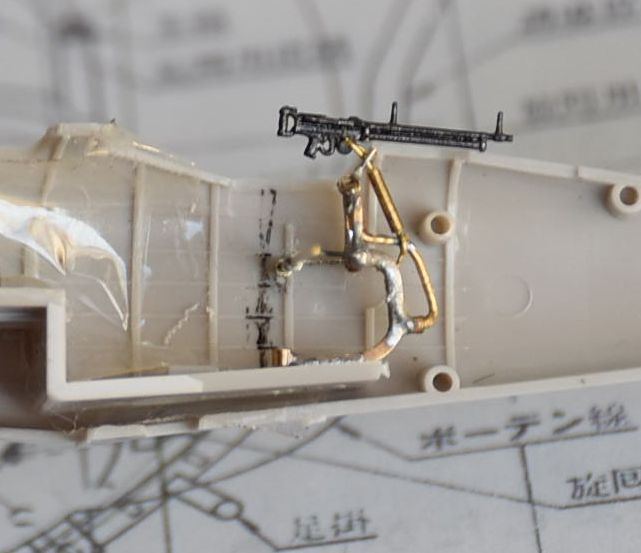

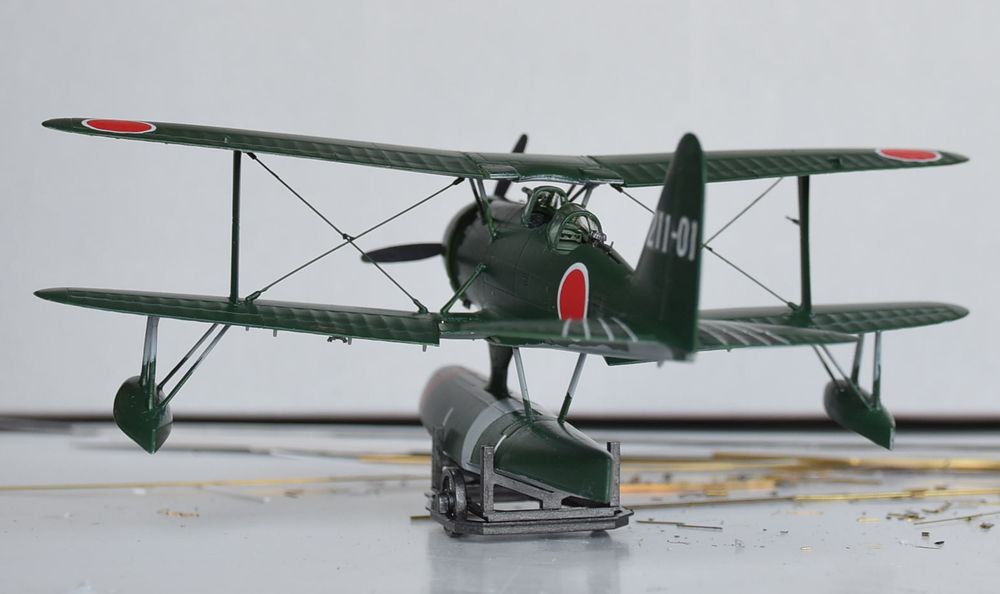

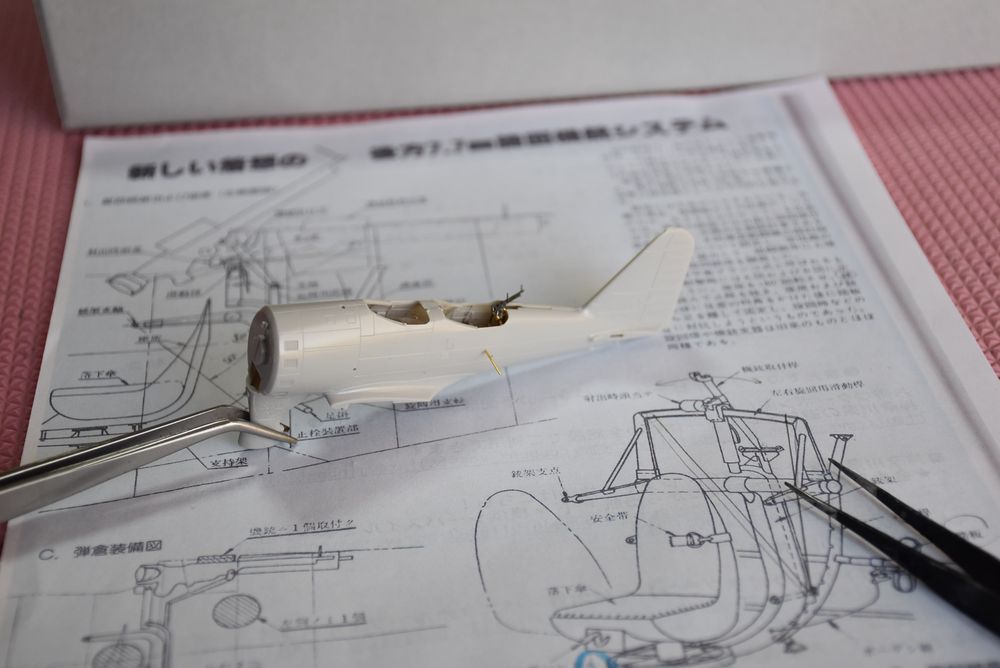

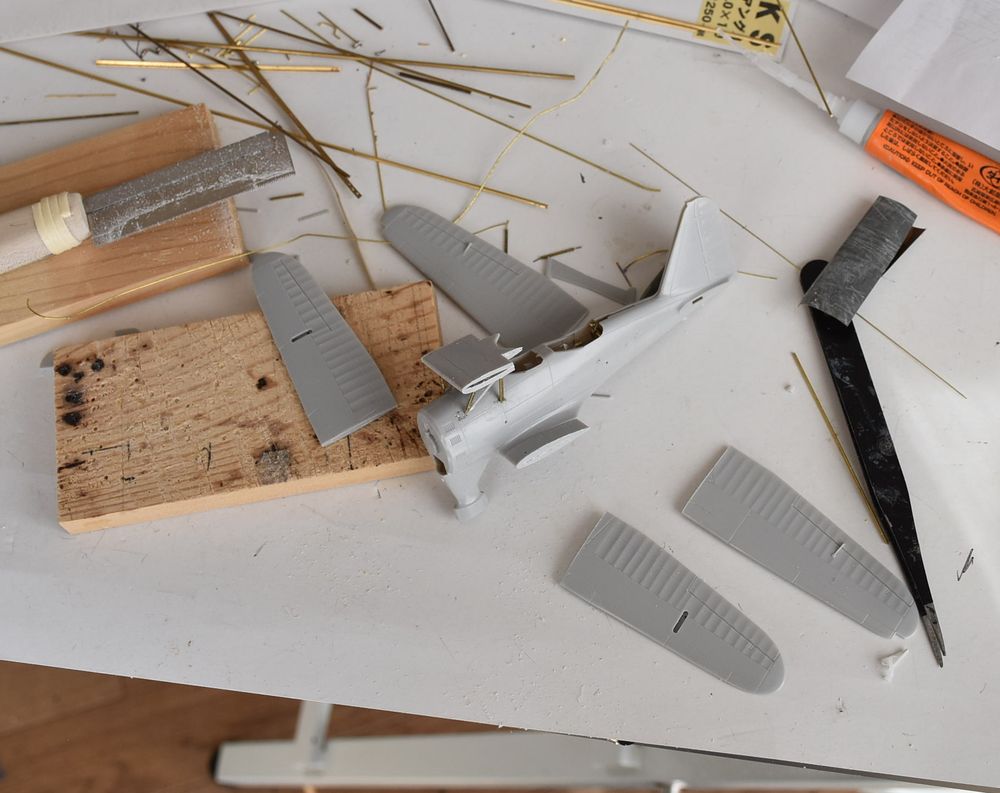

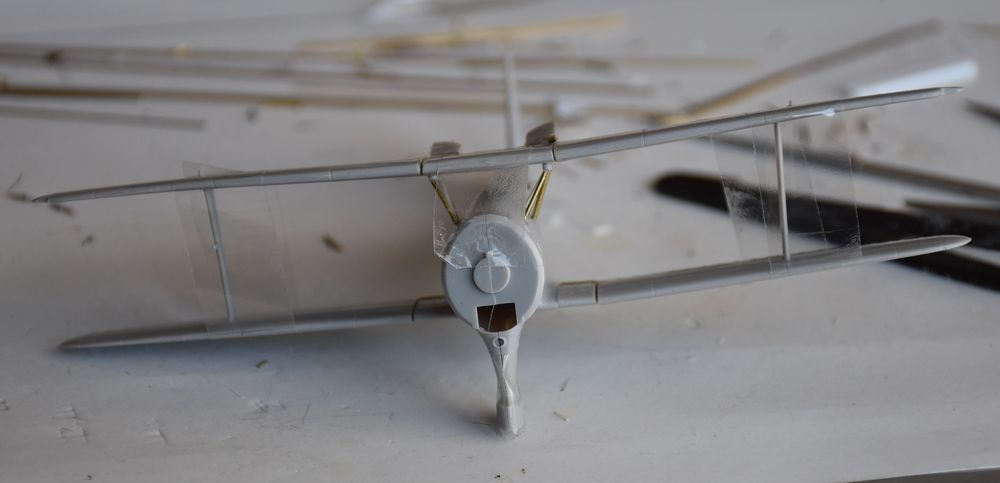

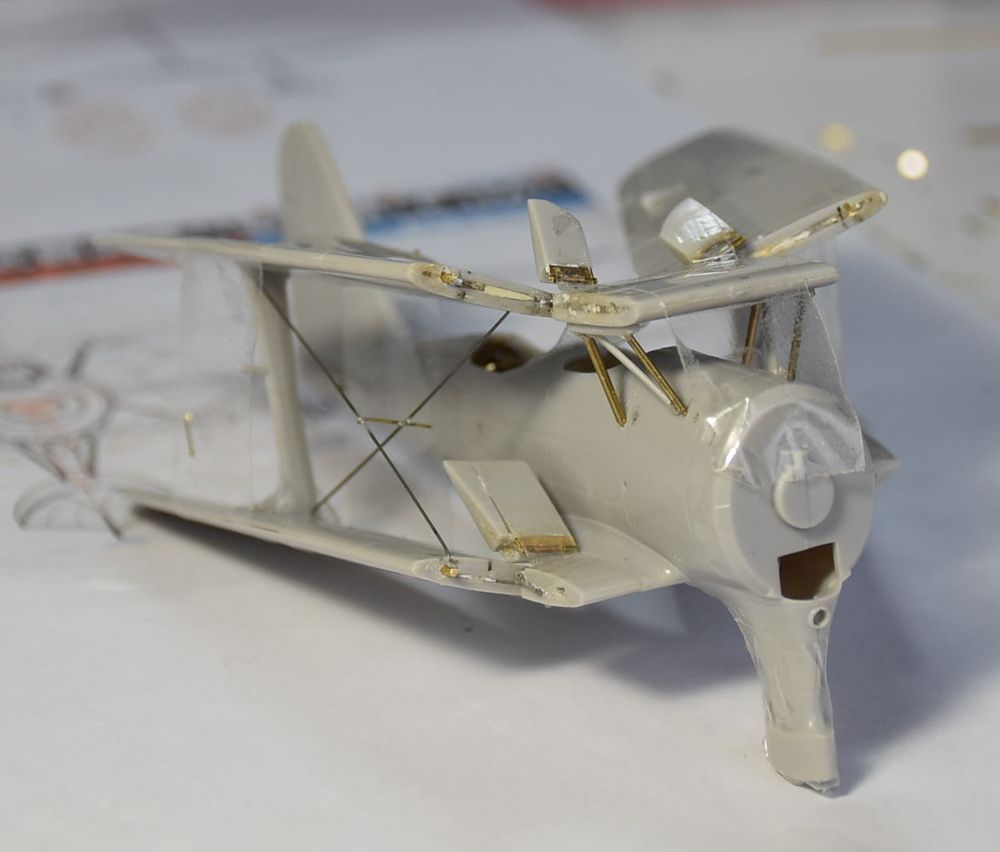

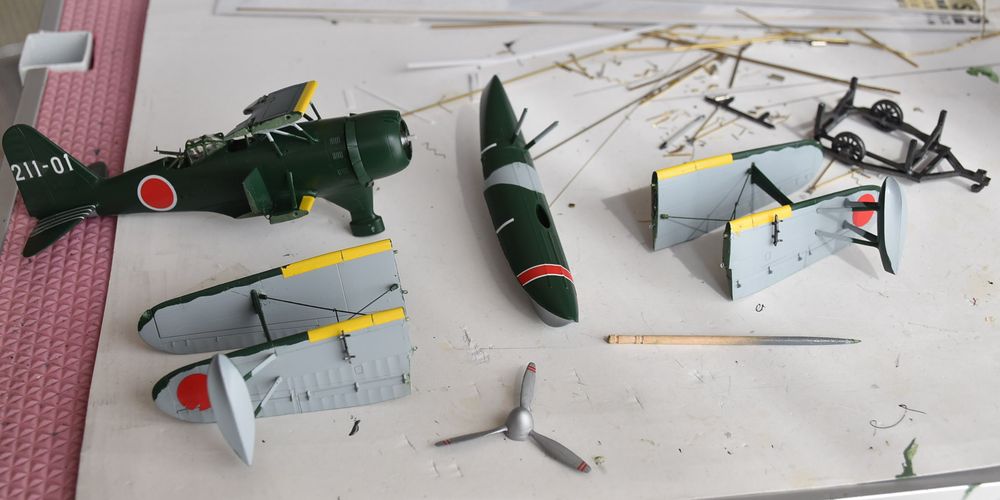

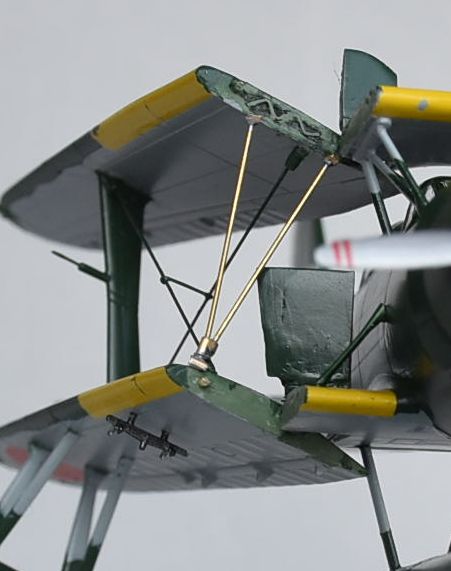

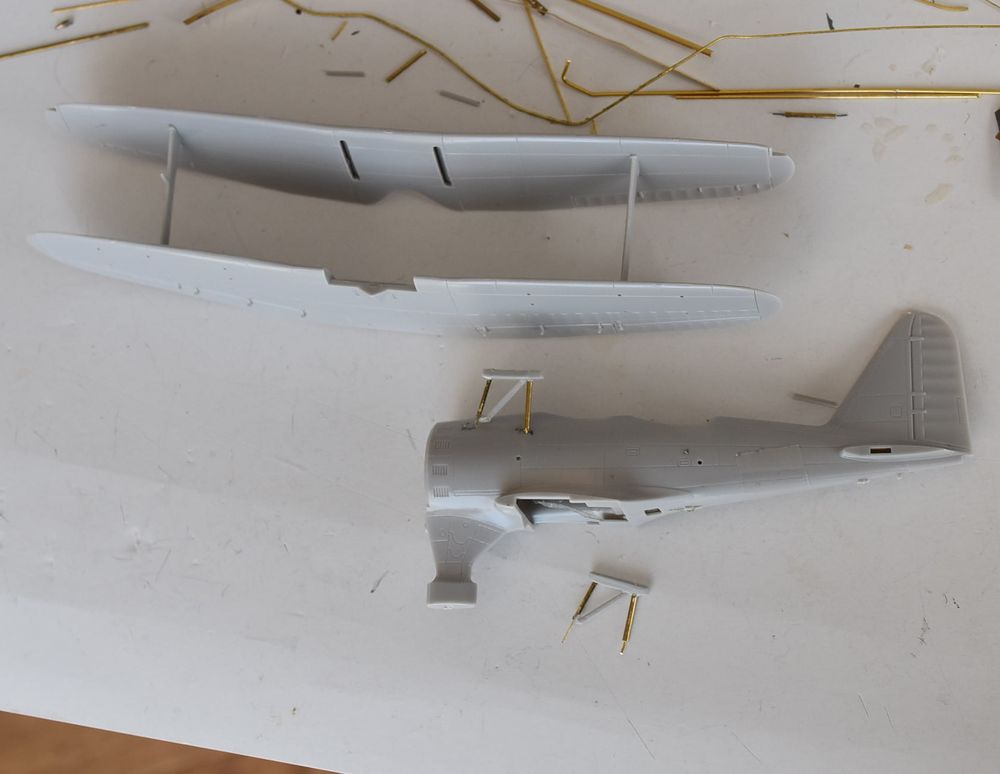

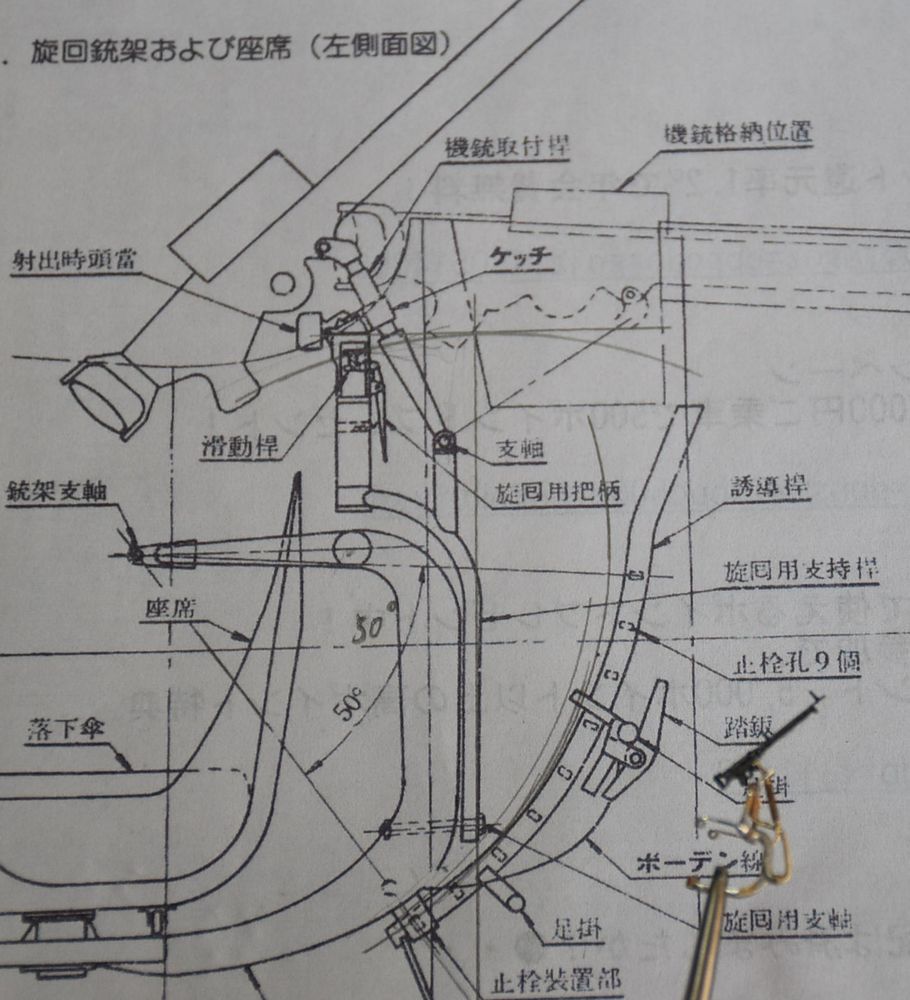

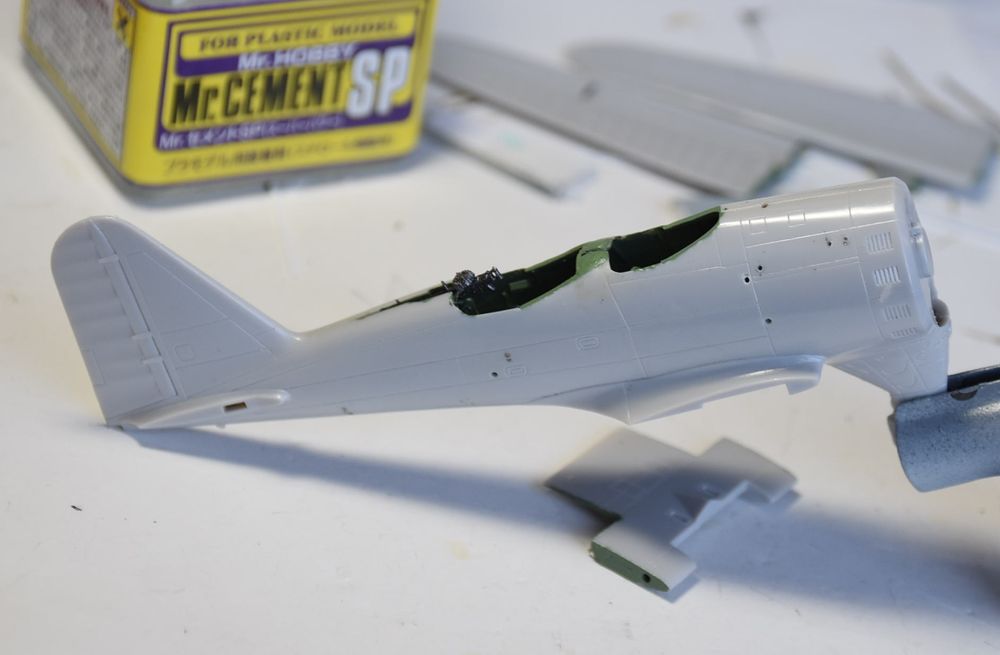

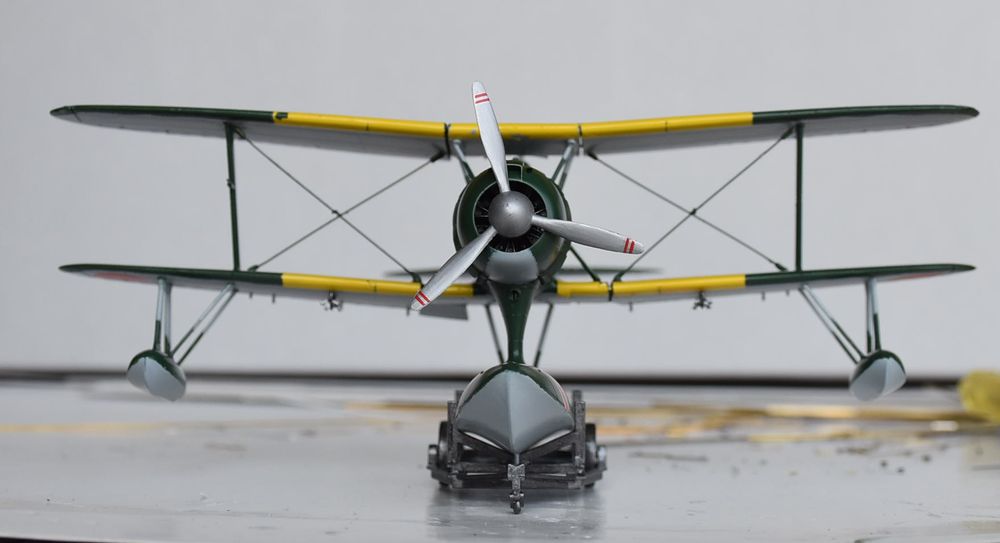

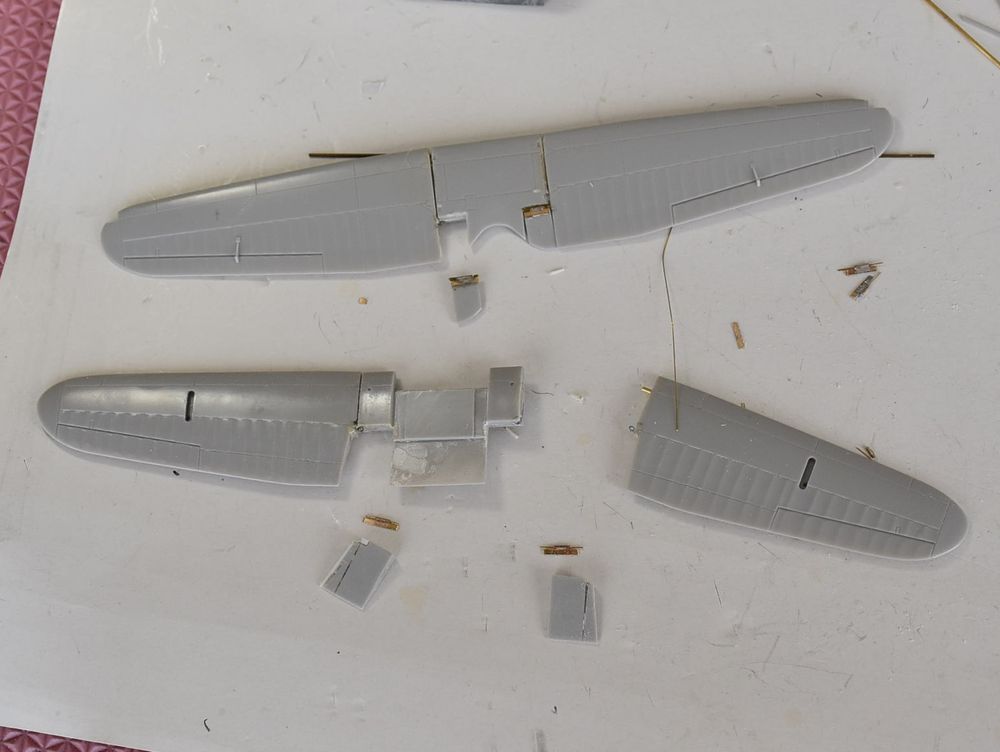

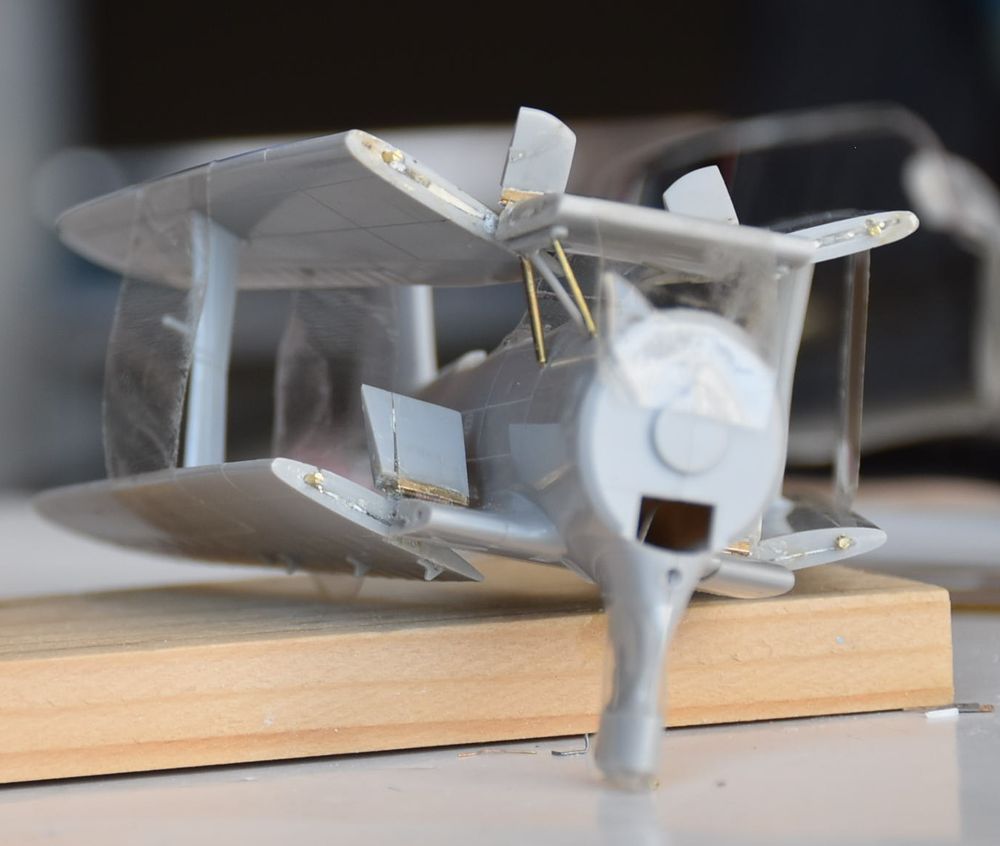

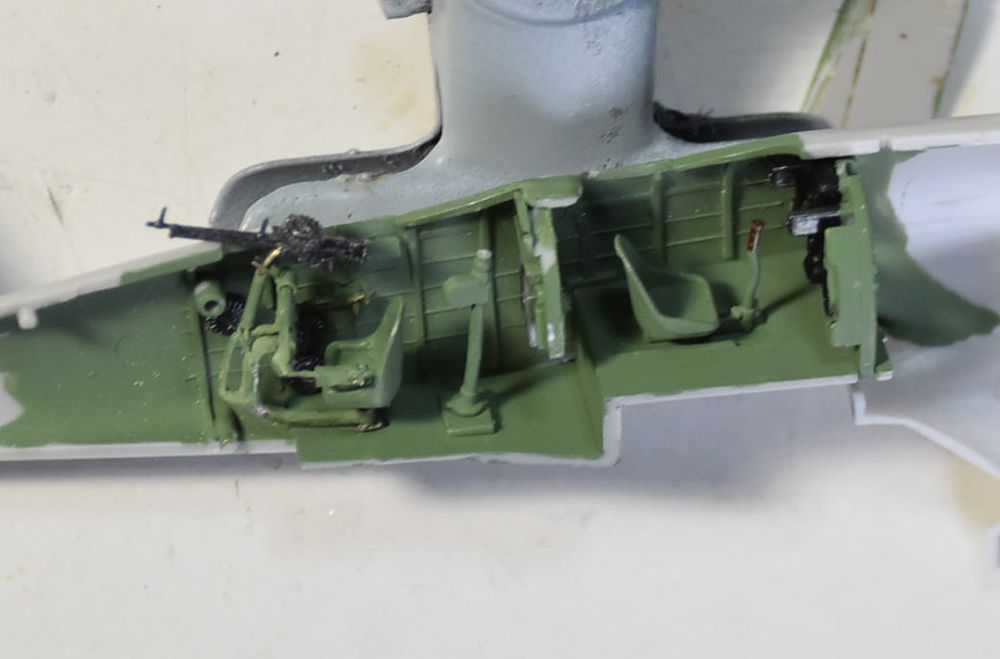

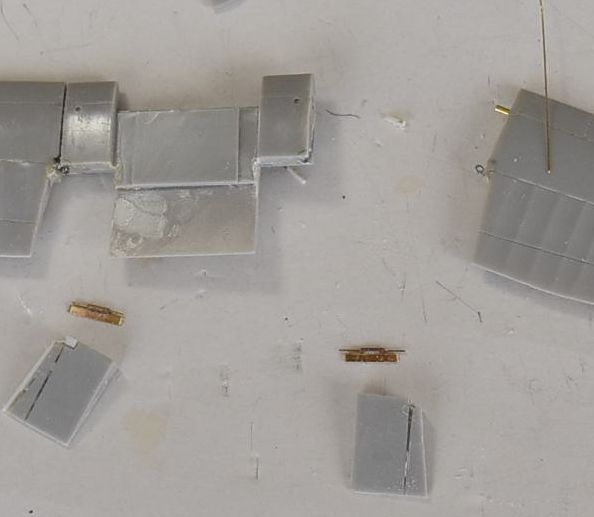

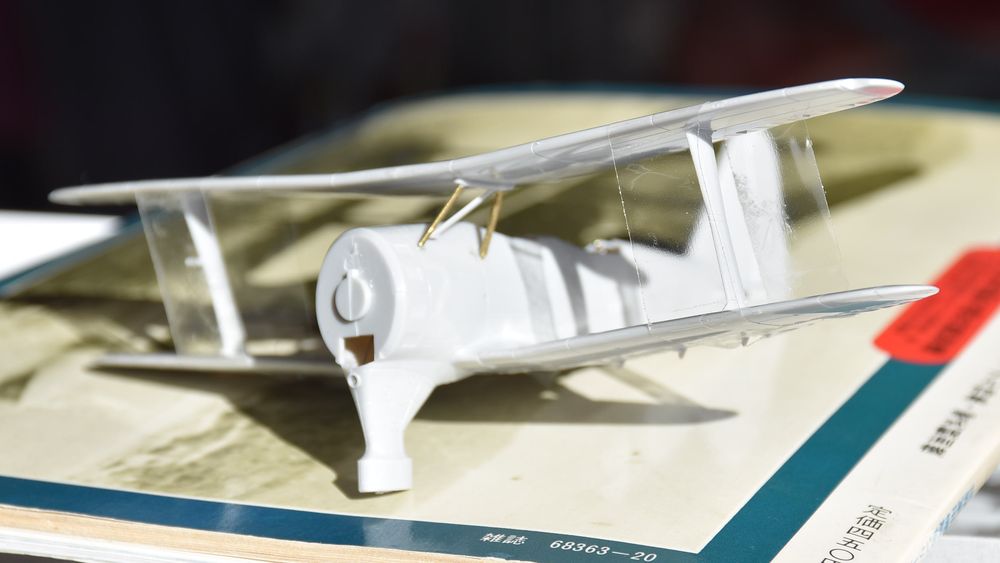

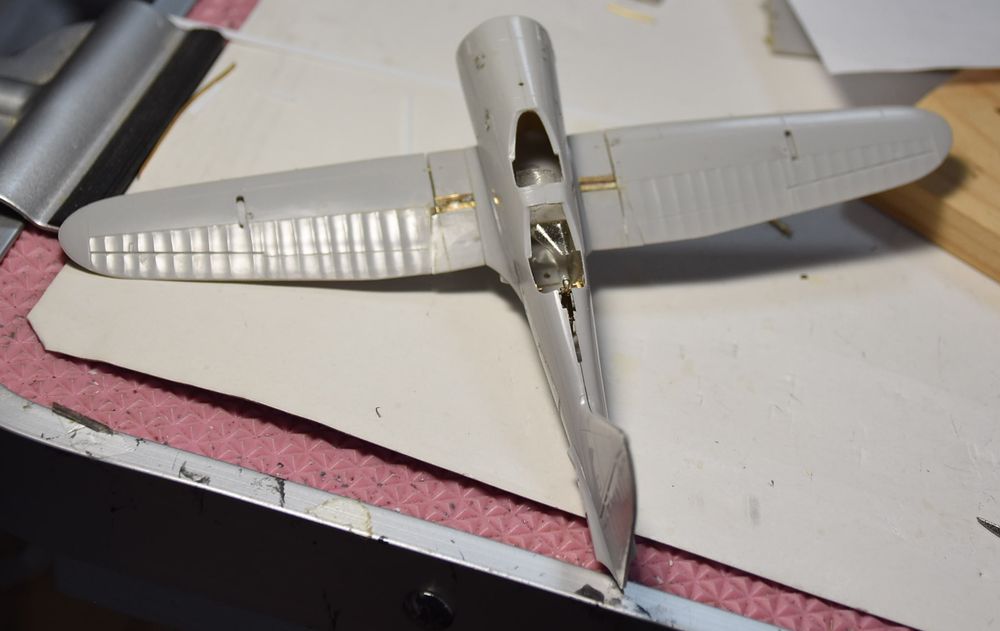

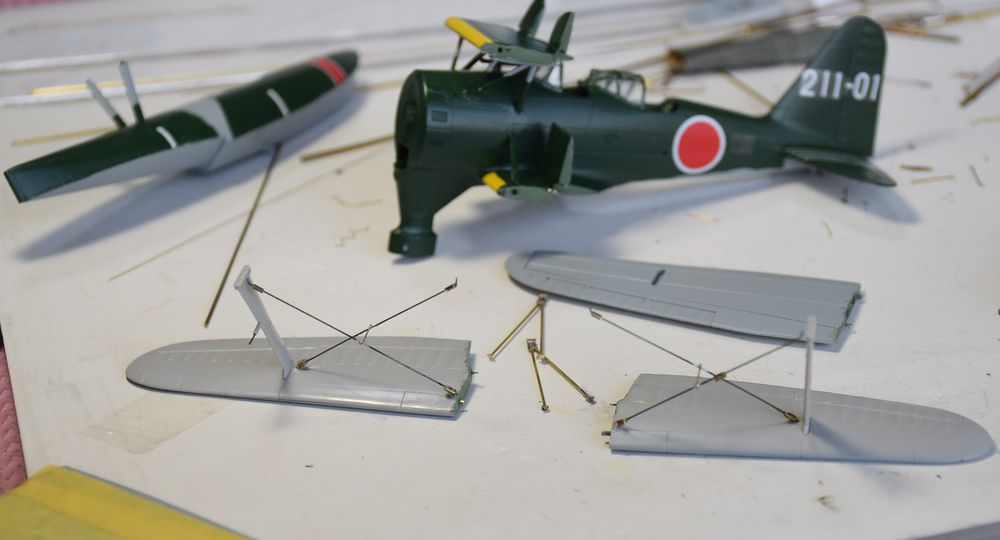

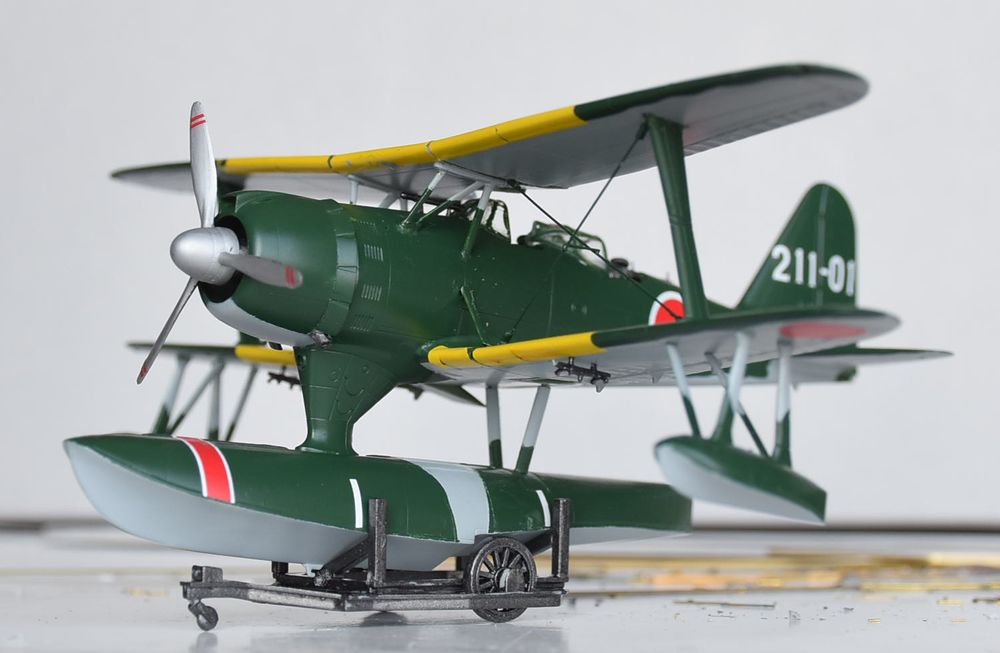

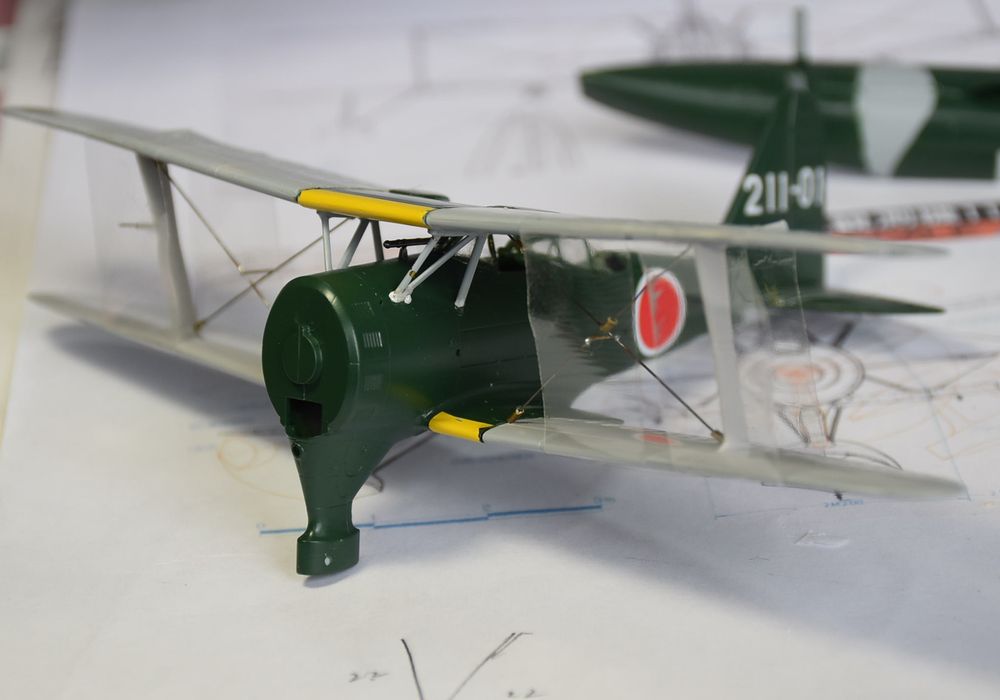

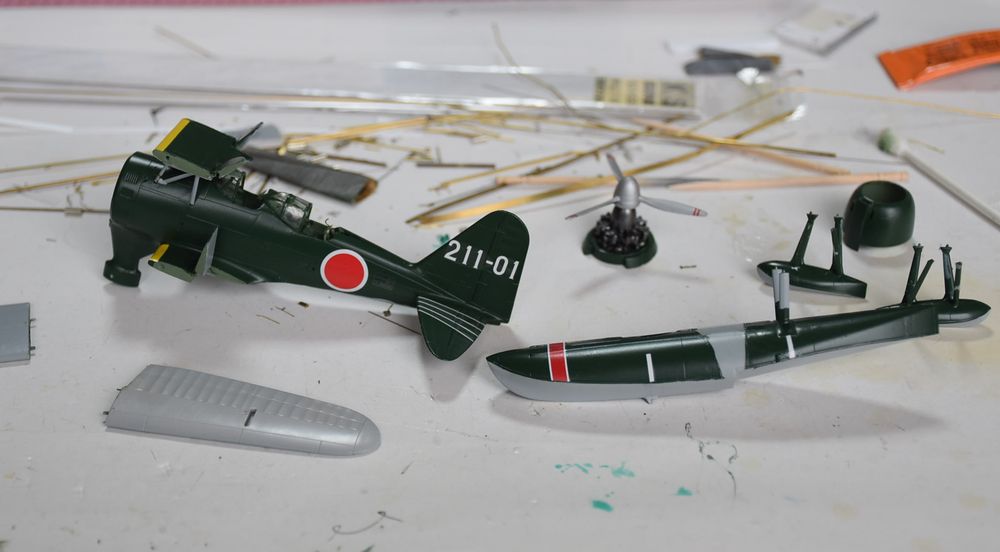

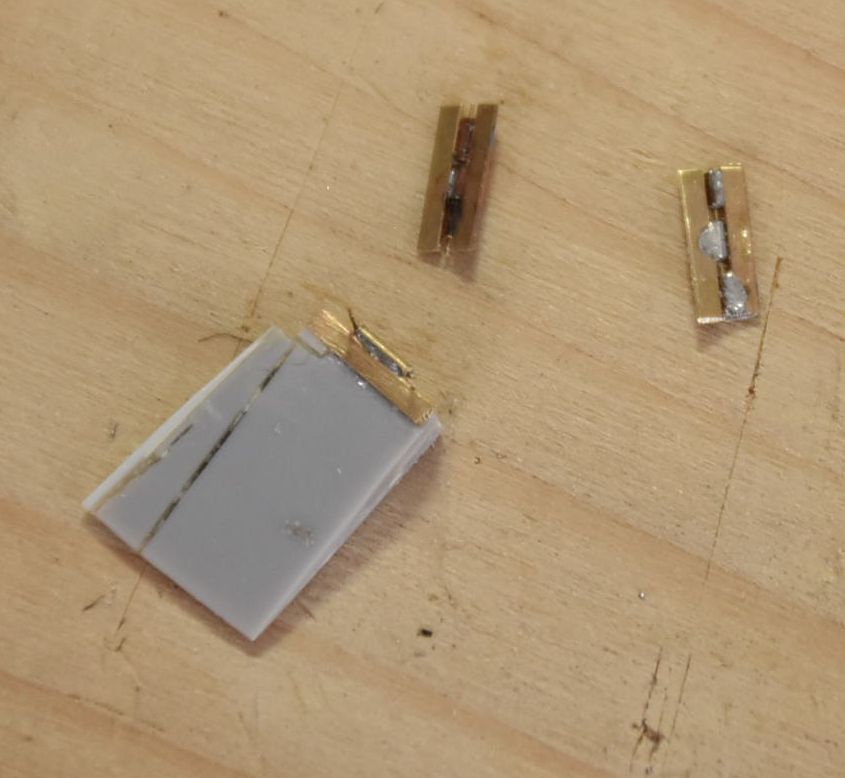

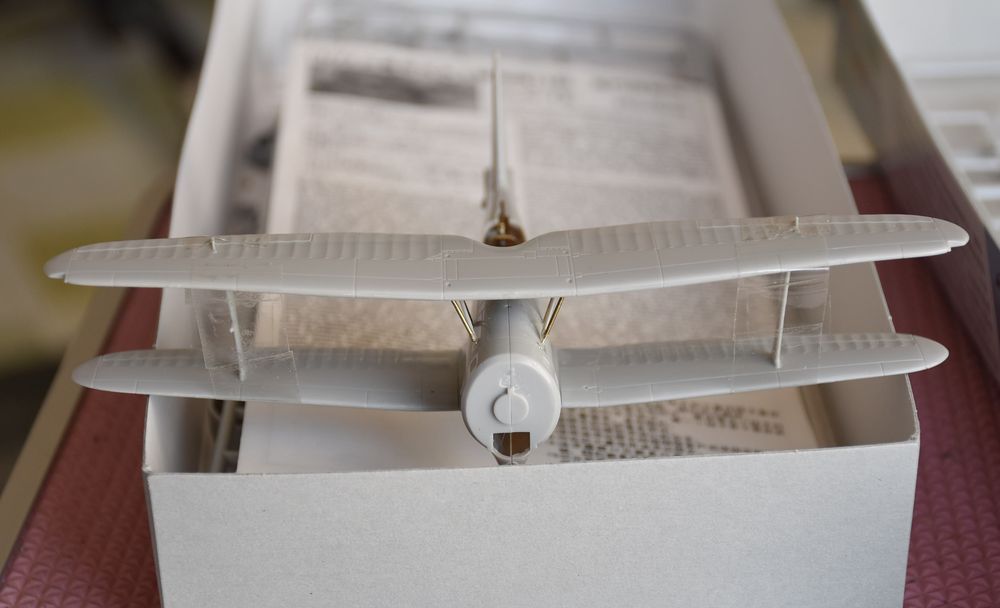

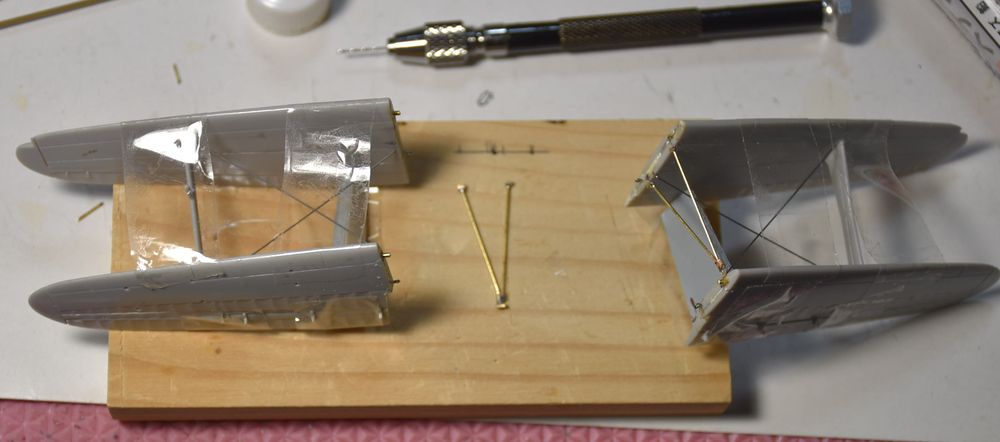

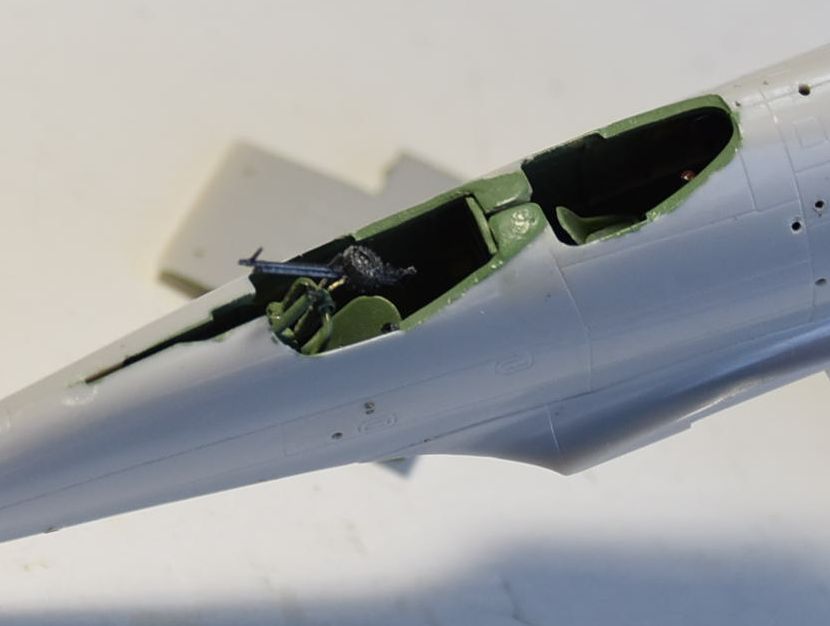

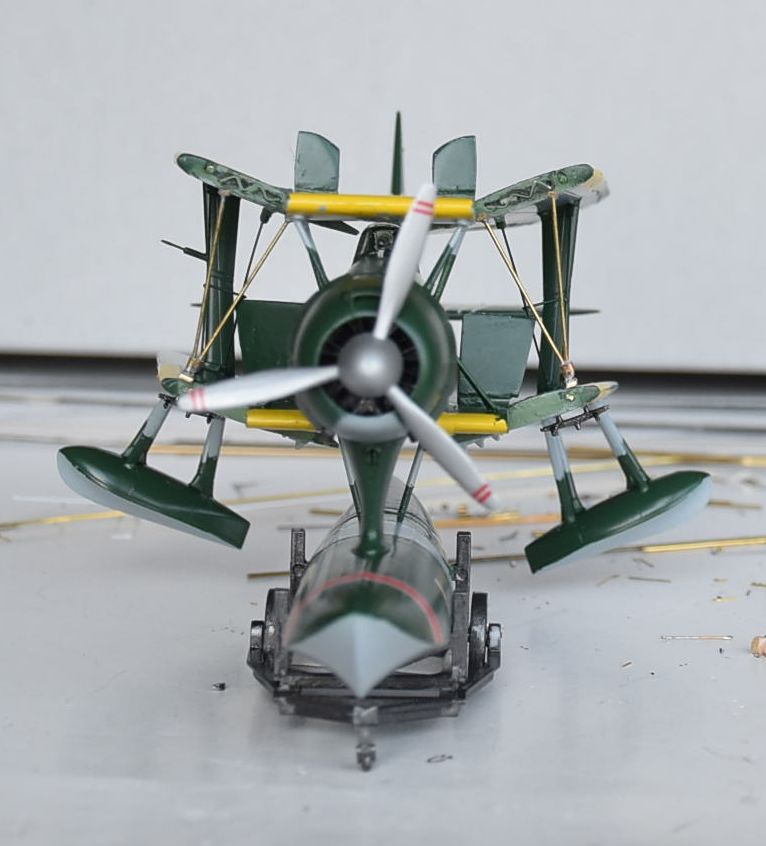

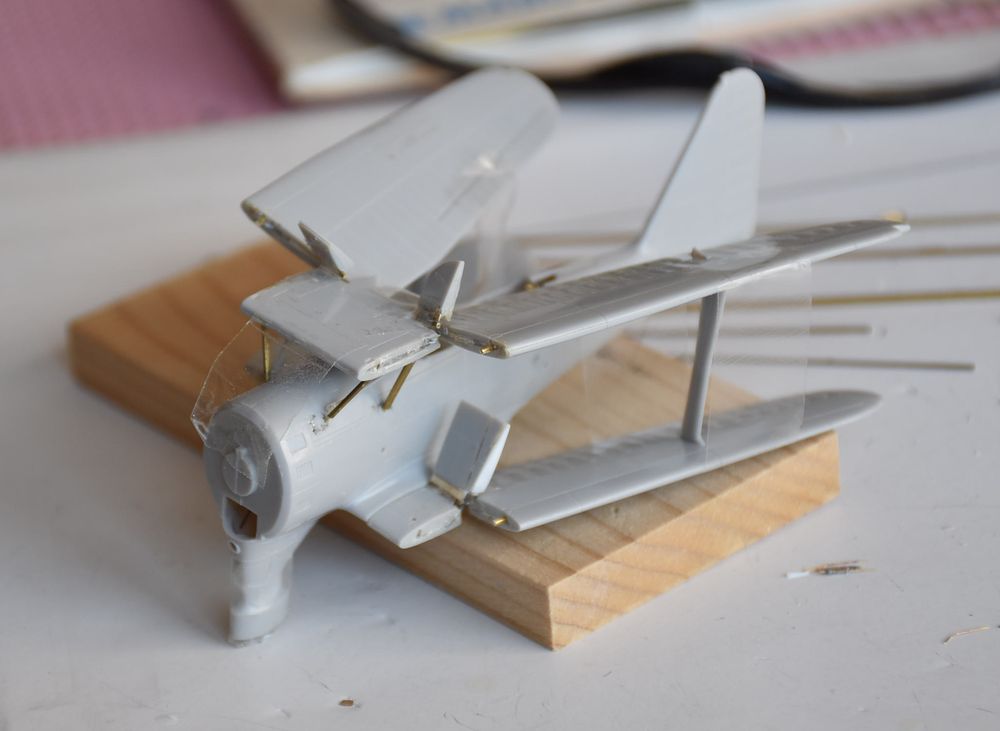

暇に任せて作ります。 ご期待ください 1/72三菱 F1M 零式観測機 1/72 フジミ/72三菱零式観測機11型をベースに、折り畳み翼、後部銃座可動に改造します。 三菱 F1M 零式観測機 ![]() F1M2 乗員:2名 全長:9.50m 全幅:11.00m 全高:4.00m 主翼面積:29.54m2 空虚重量:1,928kg 全装備重量:2,550kg 最大離陸重量:2,856kg 最高速度:370km/h 発動機:三菱空冷星型14気筒「瑞星13型」(離昇780hp、公称800hp) 航続距離:1,070km 実用上昇限度:9,440m< 上昇率:5,000m/9'36" 武装 九七式7.7mm機銃(機首2門)、九二式7.7mm機銃(後方旋回式1門) 60kg爆弾×2 19.3.5 完成 塗装 ![]() 外翼を仮組 ![]() 中央翼を胴体に固定 ![]() 外翼をばらして塗装 ![]() 各部を結合 ![]() 完成 ![]() ![]() ![]() ![]() 翼折り畳み状態 ![]() ![]() ![]() これで一応劇作展用は一つできたので、船に戻ります。 一等輸送艦はとばして、古鷹をやるぞ! 19.2.17 現況 翼切り離し 切り離す前に、仮組 ![]() 中央翼の支柱を真鍮線とパイプで作る ![]() ![]() のこぎりで切り離す。 ![]() 中央翼、副翼とに分ける。 ![]() 翼は、0.3oのピアノ線で、強度と細さを両立させる。 ヒンジは真鍮帯板に0.6o真鍮パイプを半田付けして0.2oの真鍮線で止める。 ![]() 仮組 一応うまく折りたためた。 ![]() ![]() ![]() ![]() 折り畳み用支柱と張線。張線は0.3oのピアノ線 ![]() ![]() 剛性があるので、支柱なしでも折りたためる。 ![]() ヒンジの改良。 ![]() ![]() ![]() 結構隙間なく出来そう。 胴体の組み立て 機体内部色(タミヤアクリルXF71)で塗装して。組み立て ![]() ![]() 後部機銃座は可動 ![]() 今月中に、塗装して組み立てて、船に移ります。 18.12.30 現況 後部銃座 丸スペシャルを参考に、真鍮で作ります。機銃はファインモールド ![]() ![]() ![]() ![]() とりあえず、仮組。 今年はここまで、また来年。 今までの製作記 只今製作中ー第1弾 1/72日本海軍砲艦伏見製作記 只今製作中ー第2弾 1/72日本海軍駆潜艇28号型 32号艇 只今製作中ー第3弾 1/72日本海軍丁型海防艦 只今製作中ー第4弾 1/72睦月型駆逐艦 長月 只今製作中ー第5弾 1/48 国際キ76 3式指揮連絡機 只今製作中ー第6弾 1/72 第一号型輸送艦 只今製作中ー第7弾 1/72 二等輸送艦(第一〇一号型輸送艦) 只今製作中ー第8弾 1/48 中島AT輸送艦 只今製作中ー第9弾 1/72 重巡洋艦 古鷹 改装後 只今製作中ー第10弾 1/72 九四式水上偵察機 |
