只今製作中ー第12弾
暇に任せて作ります。
ご期待ください

1/72零式水上偵察機
1/72 ハセガワ1/72零式水上偵察機11型をベースに、折り畳み翼、後部銃座可動に改造します。

零式水上偵察機11型
製作記

諸元
乗員: 3名
全長: 11.49m
全高: 4.70m
翼幅: 14.50m
翼面積: 36.20m2
空虚重量: 2,524kg
運用時重量: 3,650kg
動力: 三菱 金星 43型 空冷式複列星型エンジン14気筒、 1,080馬力/2,000m × 1
性能
最大速度: 367km/h
航続距離: 最大3,326km/14.9h
実用上昇限度: 7,950m
上昇率: 3,000m/5'27"
武装
固定武装: 九七式7.7mm機銃×1
爆弾: 60kg爆弾×4または250kg爆弾×1
22.8.22〜9.23

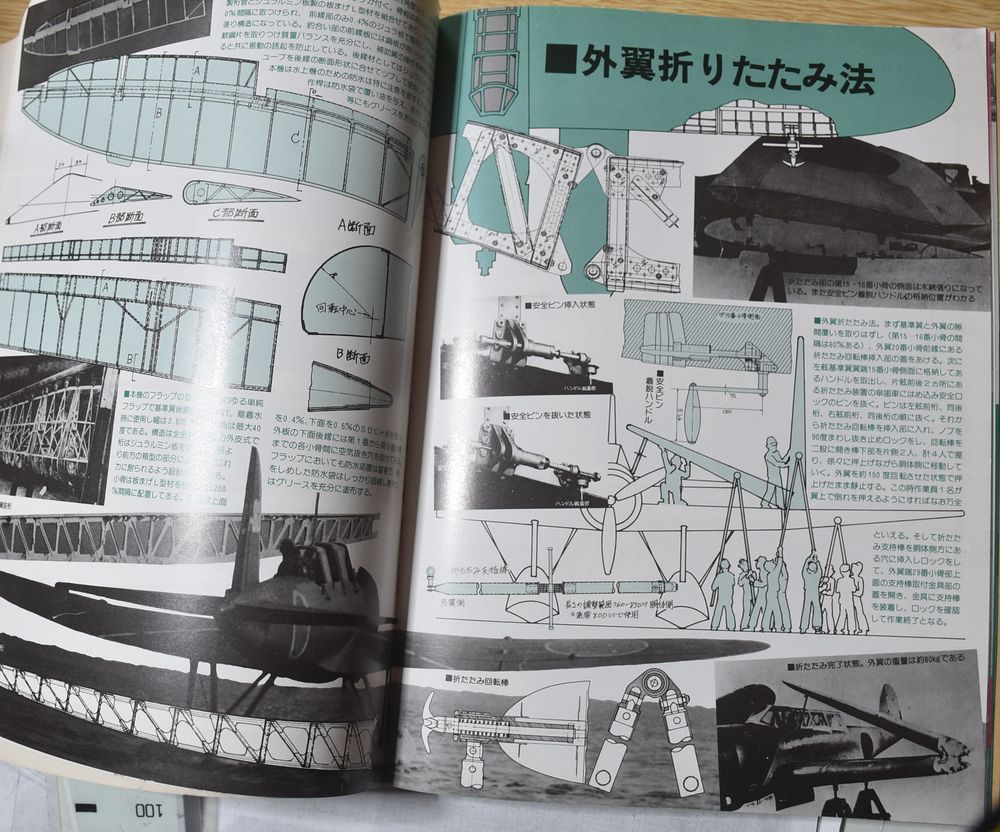

丸メカニックを資料に製作します
製作記
翼折り畳み機構
製作記

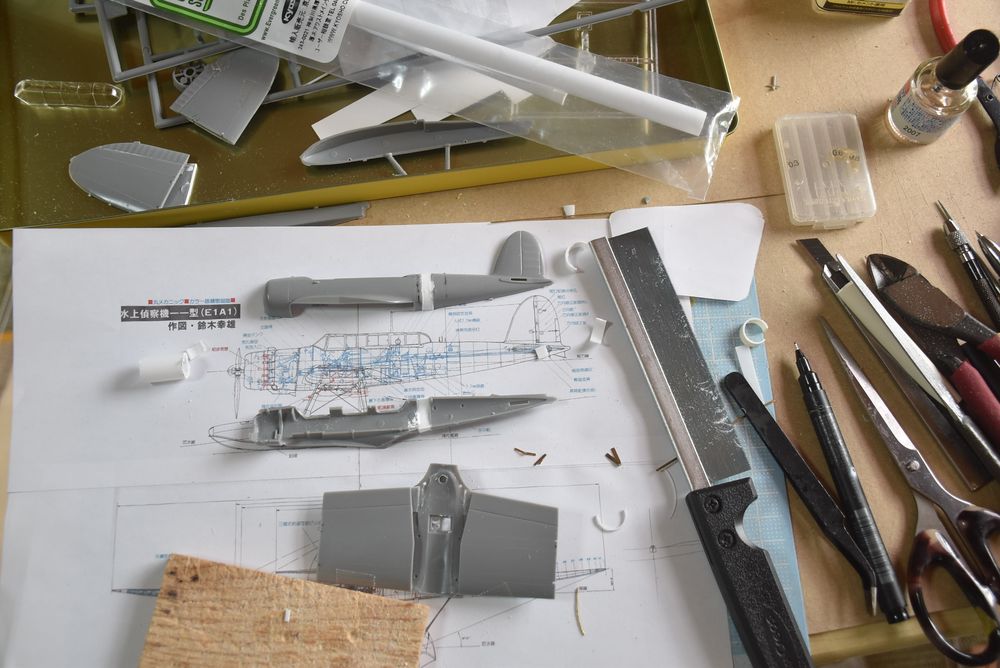

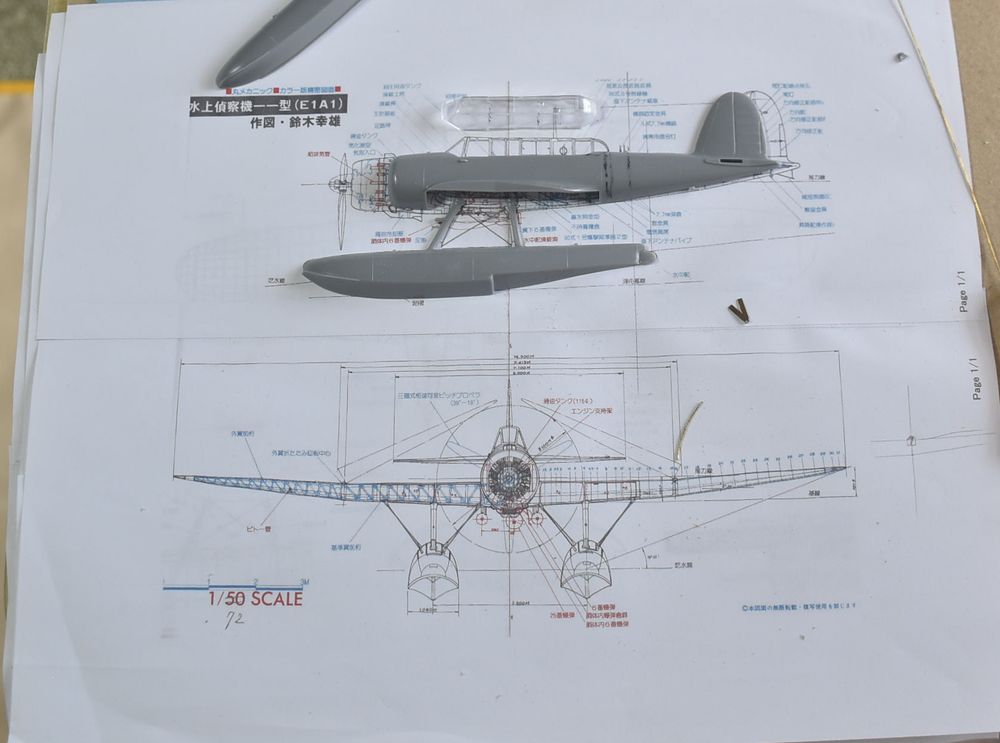

寸法チェック
ハセガワあるある胴体が5o短い
製作記

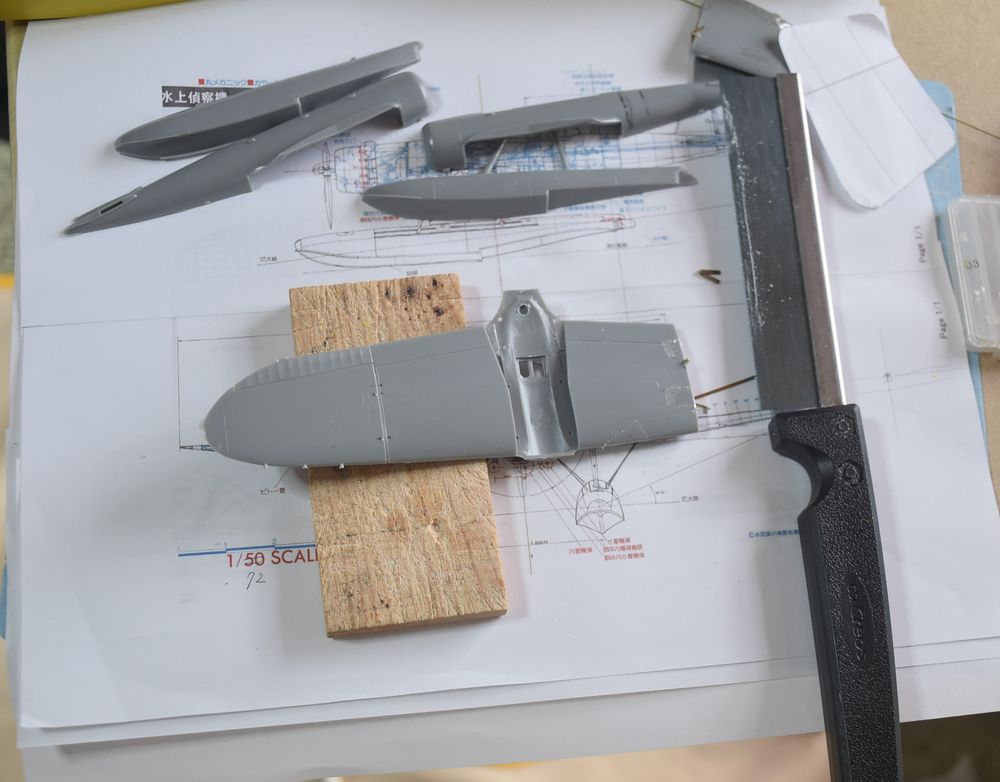

翼を切り離す
製作記

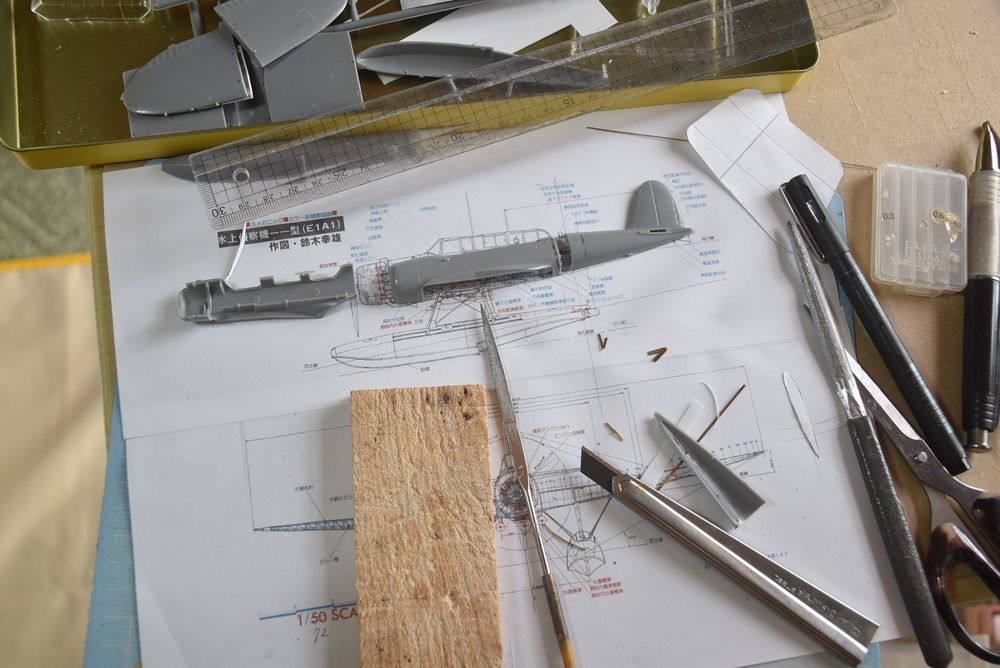

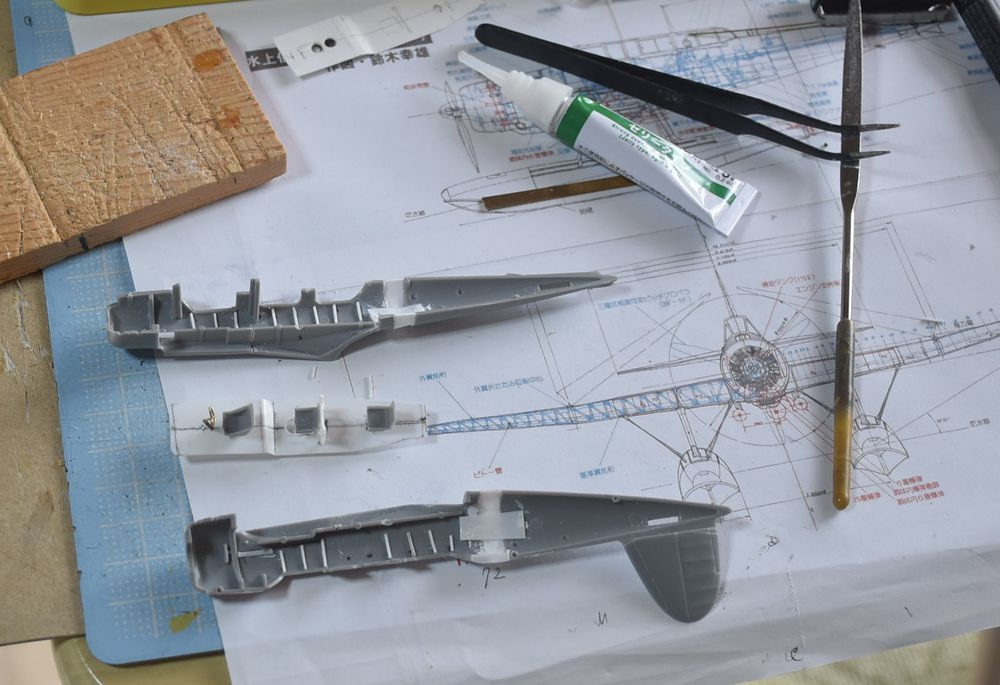

胴体を切り離す
製作記
パイプをシムにして瞬着で結合する
製作記

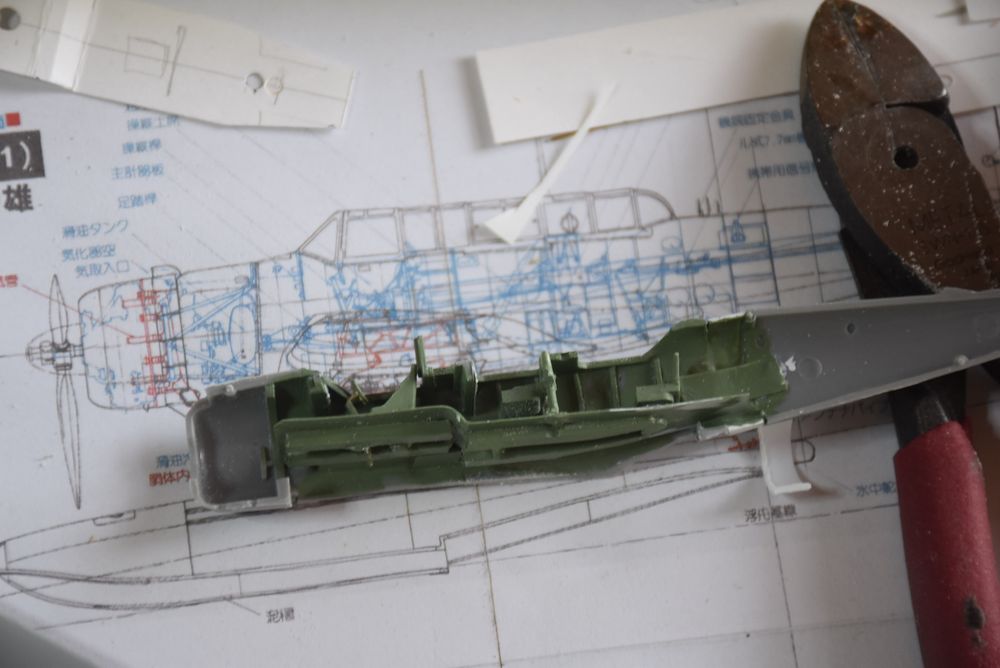

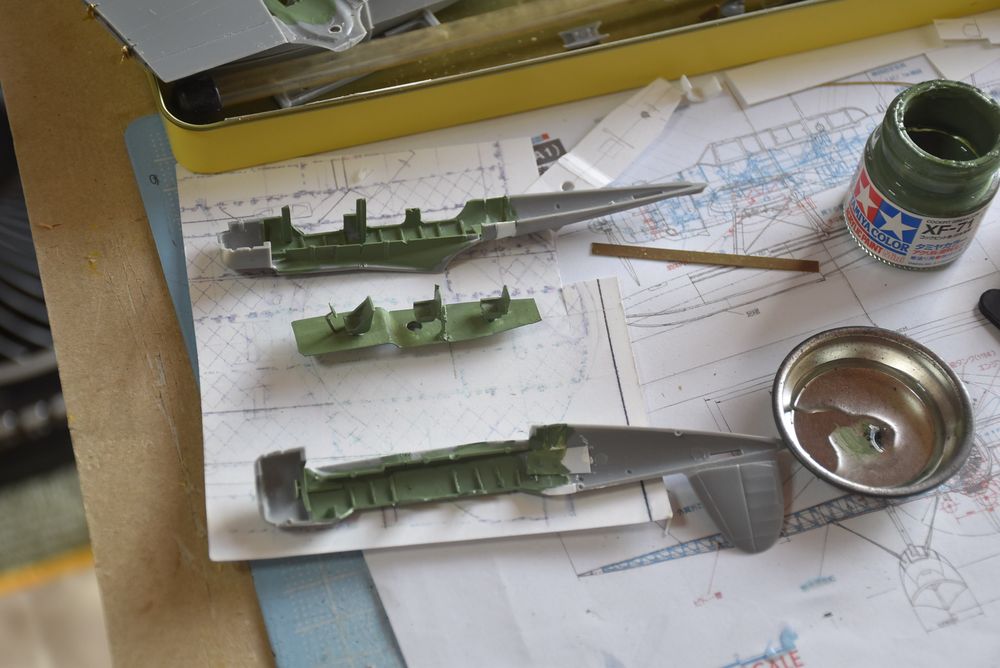

操縦席を作る
製作記
塗装
製作記

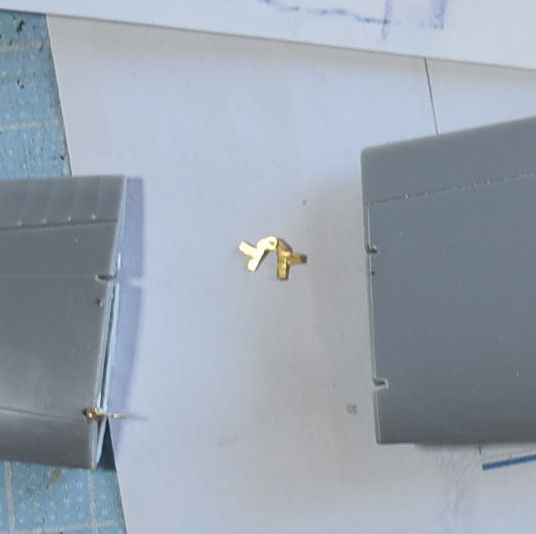

折り畳みのヒンジを、4x0.3oの真鍮板で作る。結合ピンは0.5oの真鍮線
製作記

製作記
翼断面を0.1oプラペーパーでカバーする
製作記

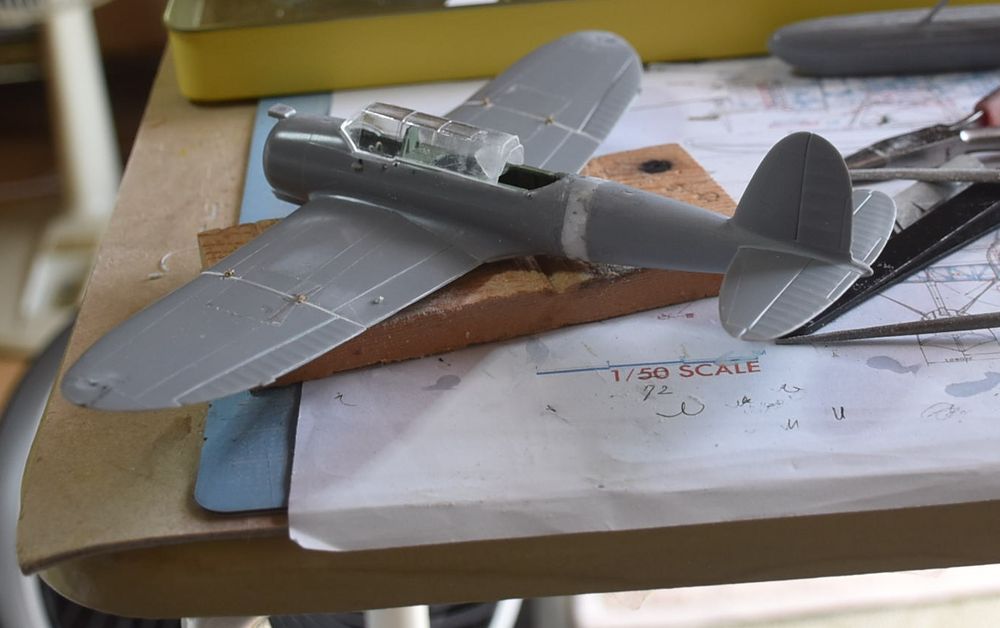

胴体張り合わせ
製作記

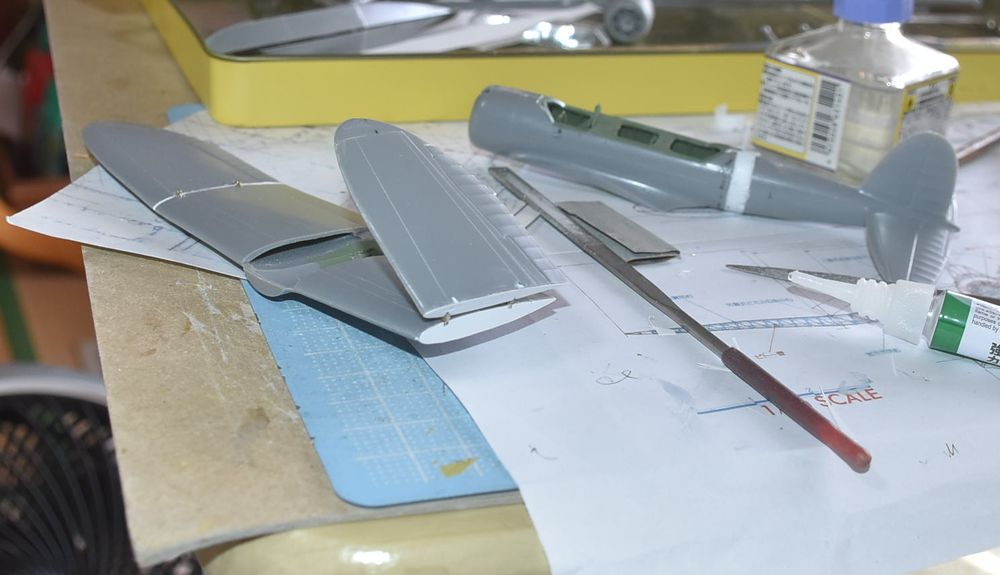

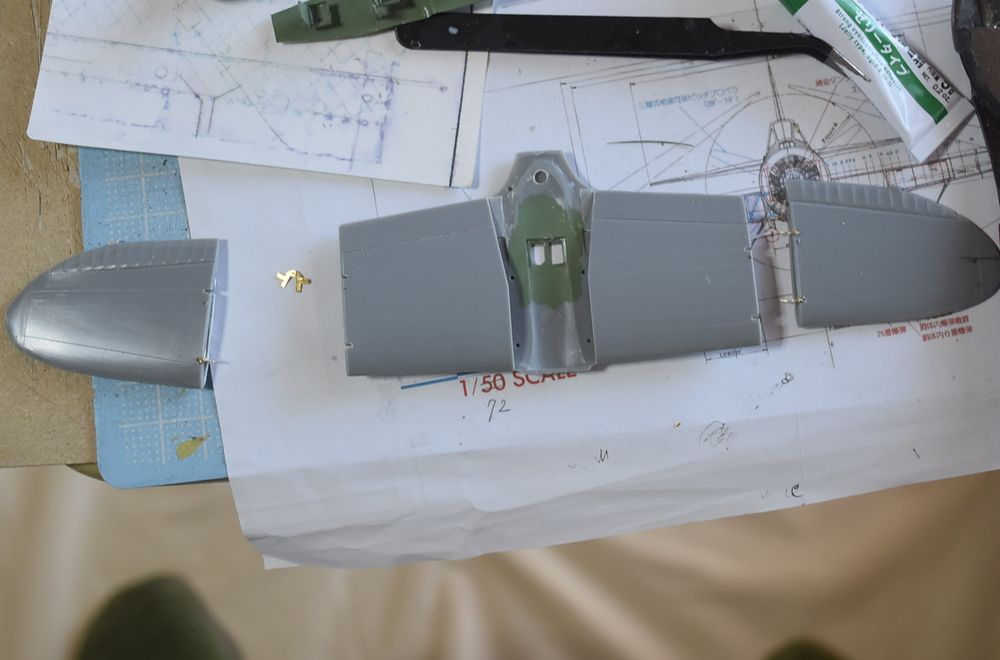

胴体、翼結合
製作記

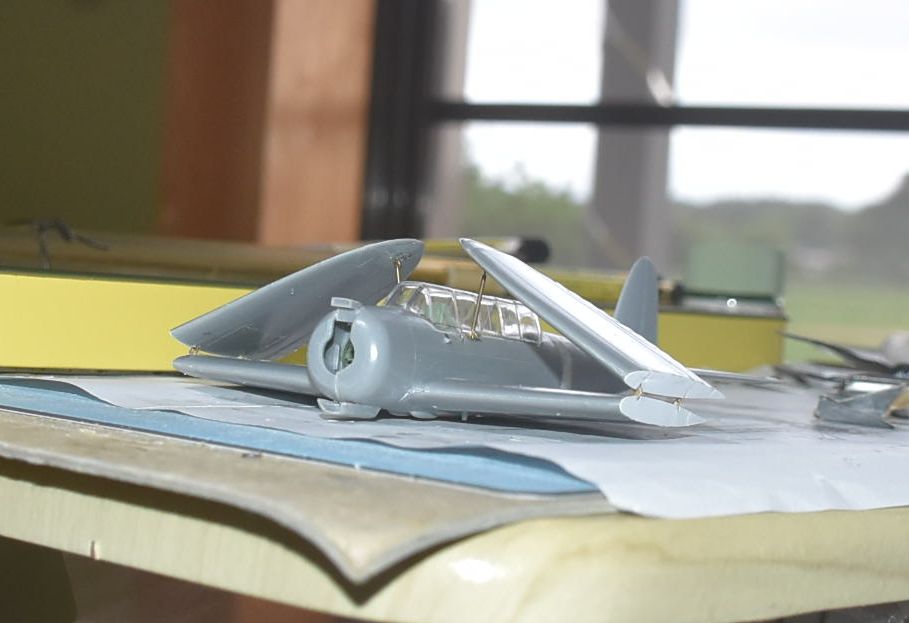

折り畳み支持棒を真鍮線で作る
製作記

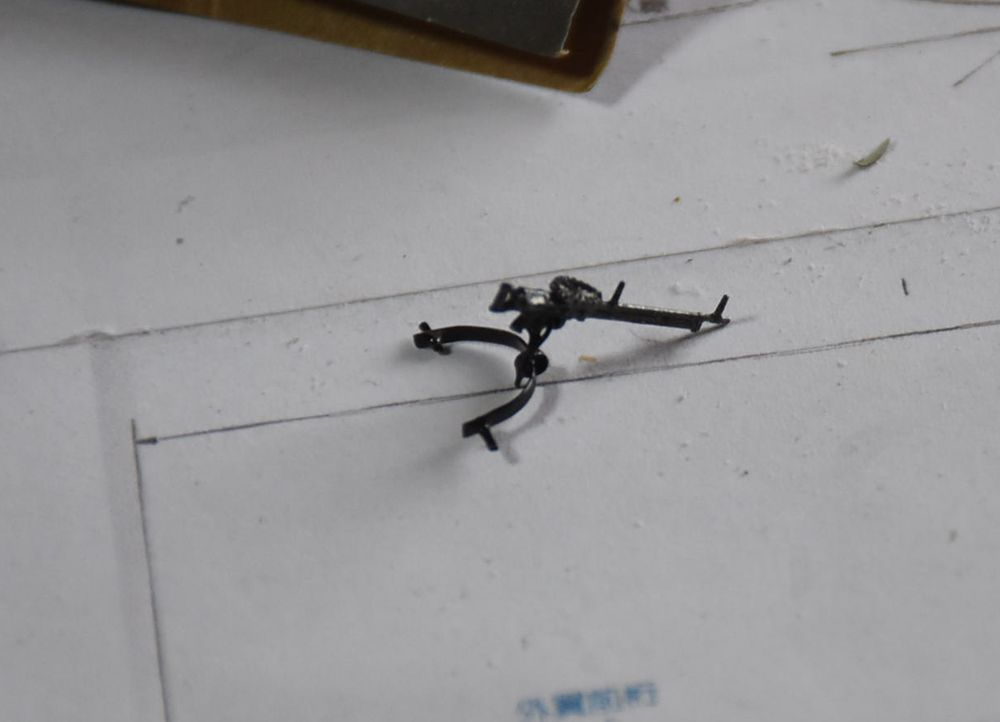

機銃台を作る
製作記

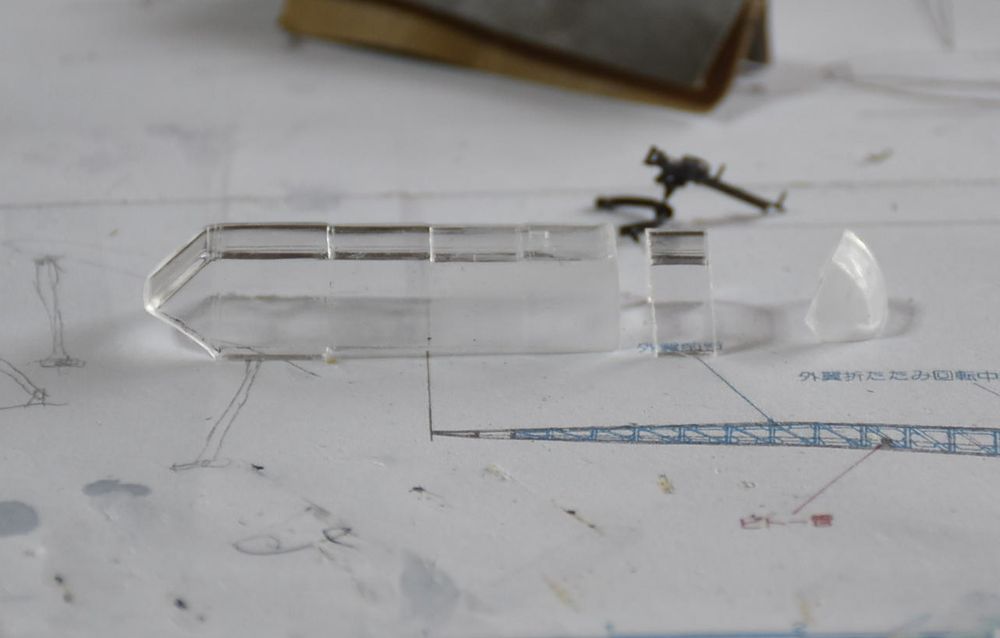

風防を稼働は難しいので、電信席回転風防を切り離し開状態で固定する
製作記
フロート結合、張線は0.3oピアノ線で作る
製作記
塗装組み立て
製作記

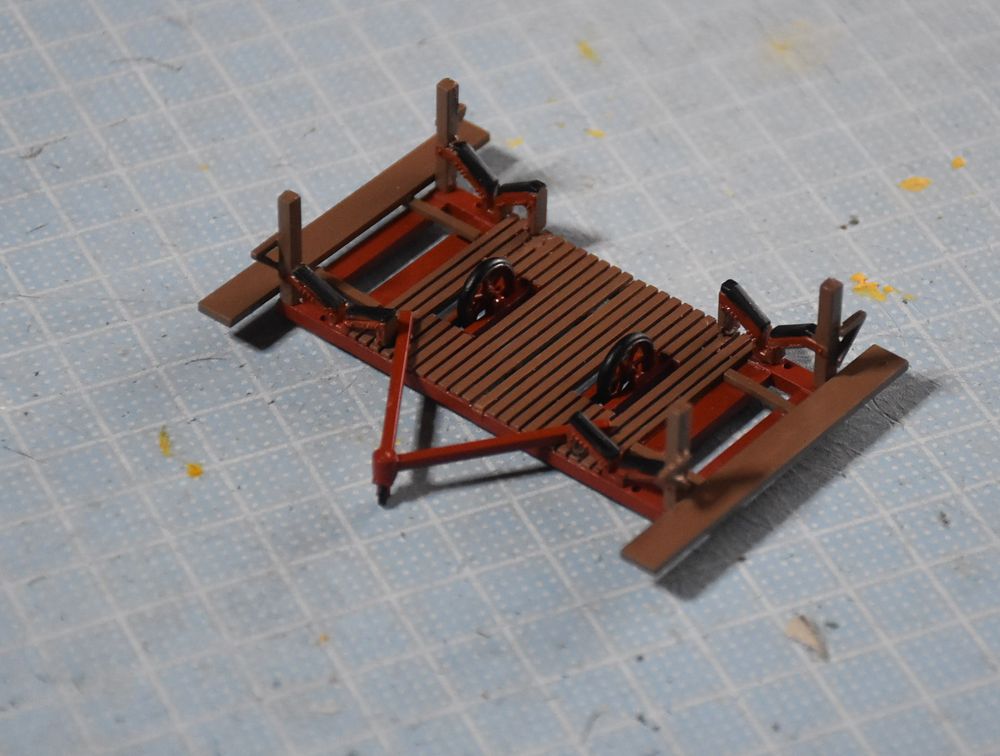

台車はタミヤ晴嵐用を流用
製作記

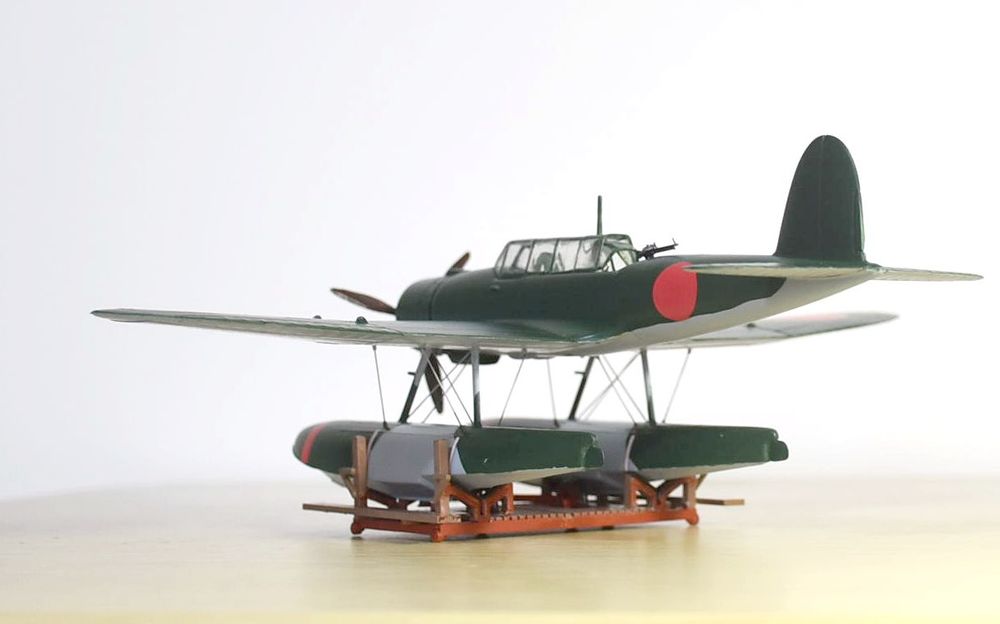

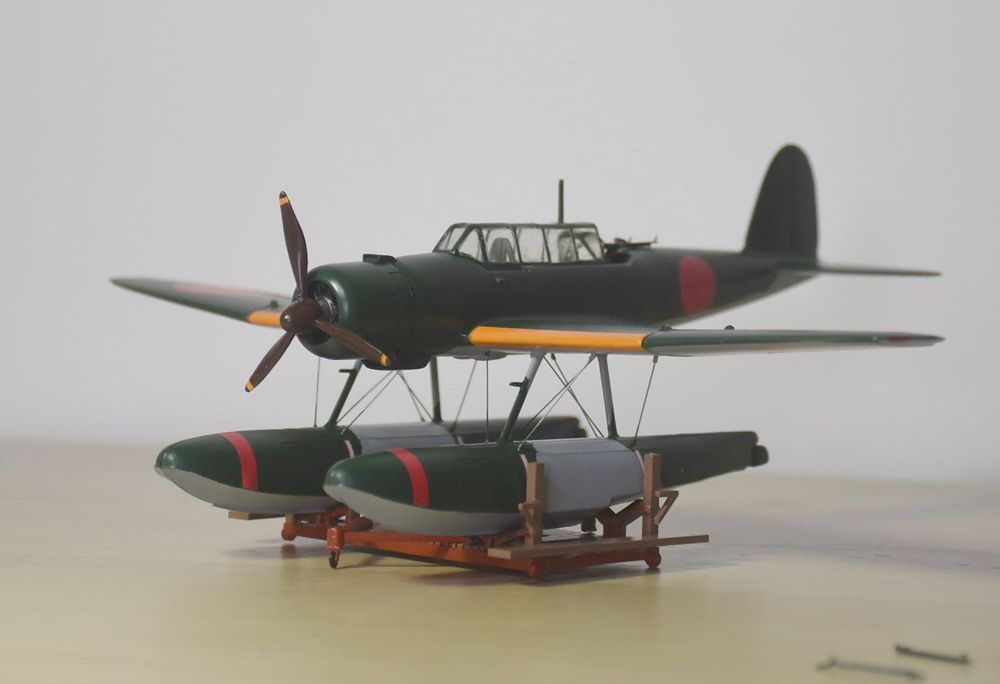

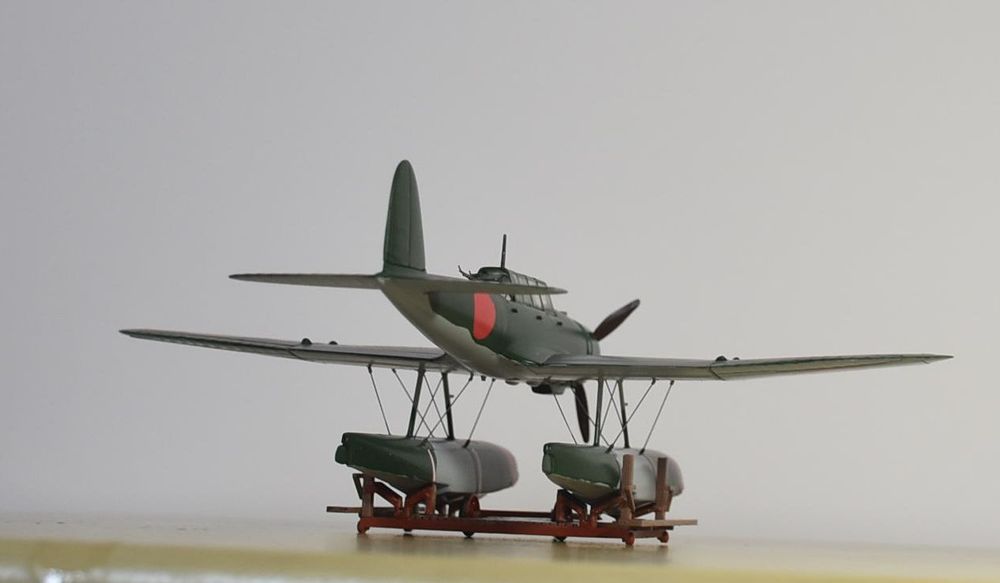

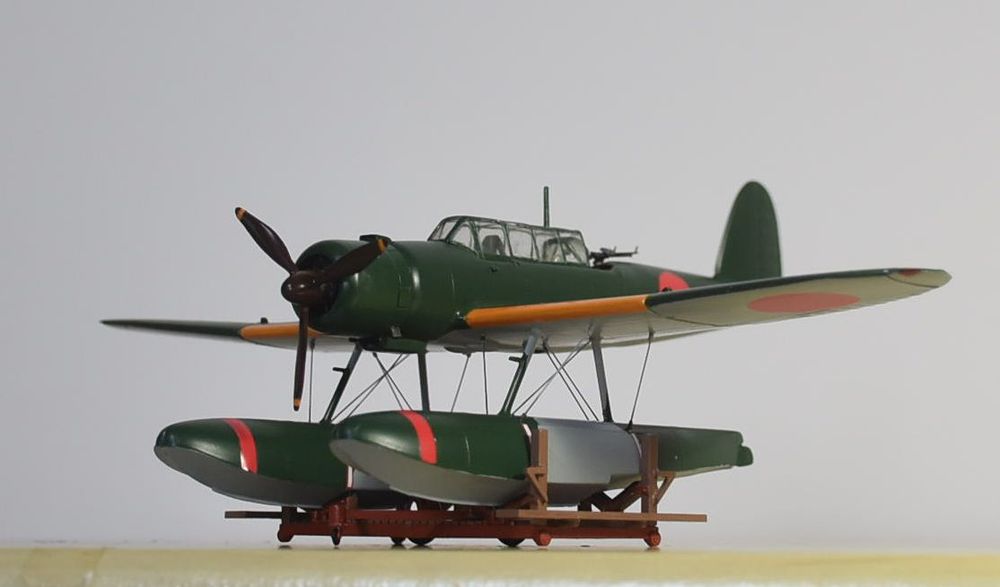

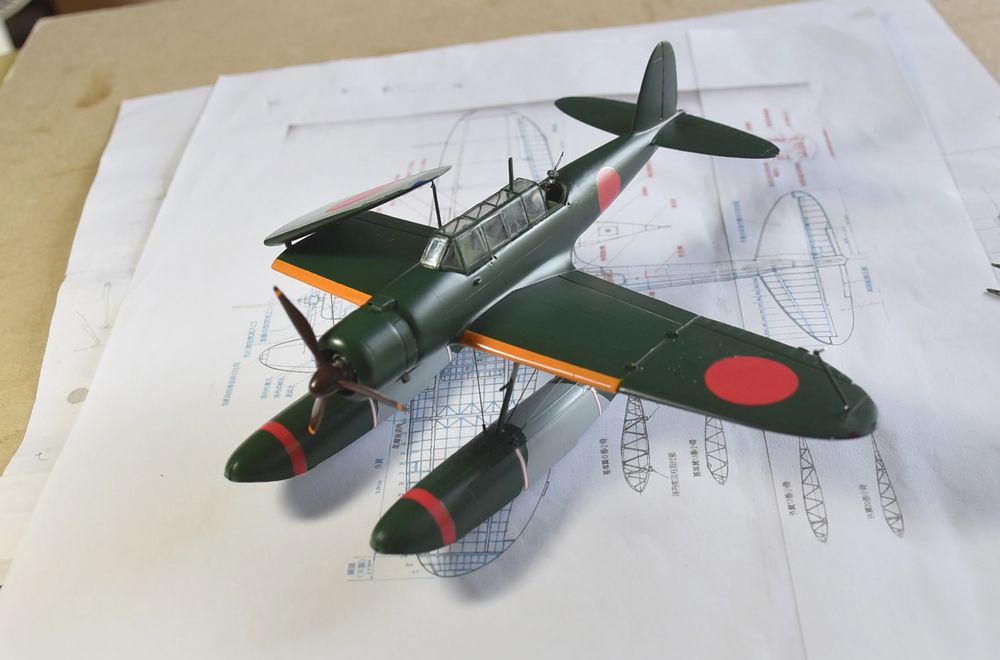

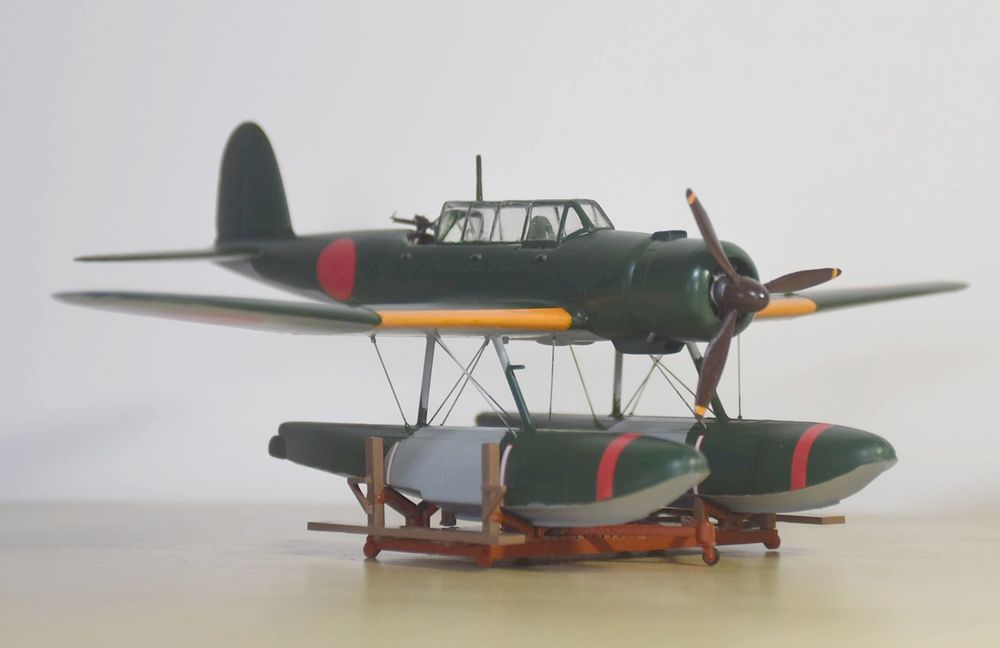

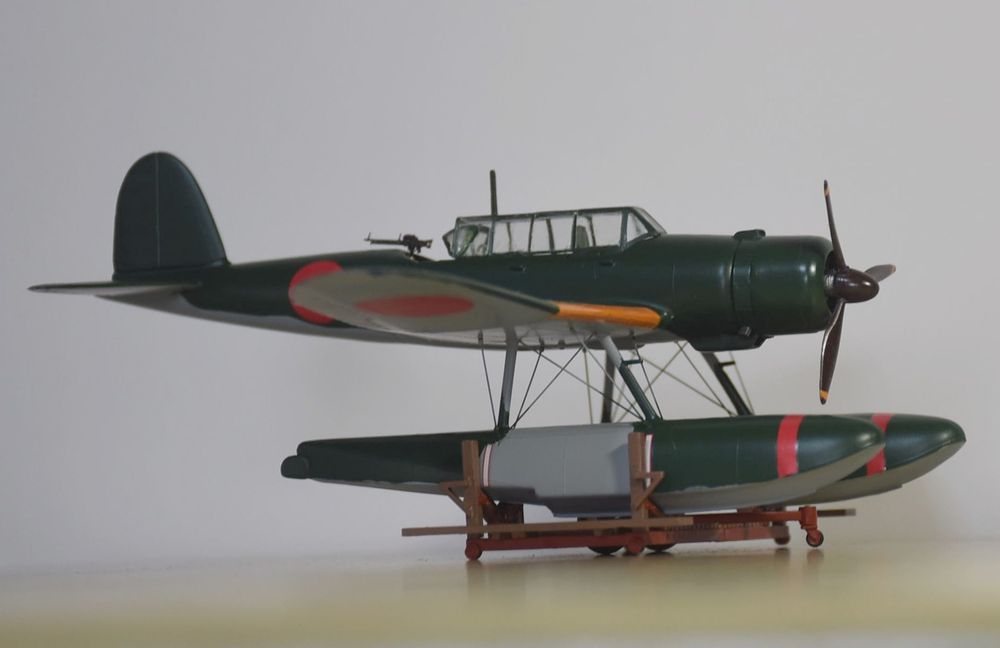

完成
製作記

製作記

製作記

製作記

製作記

製作記

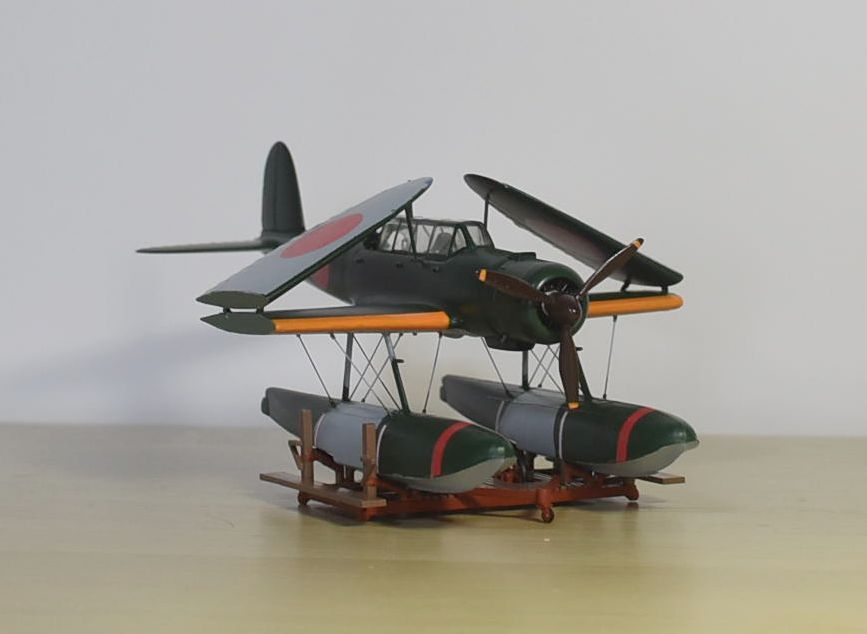

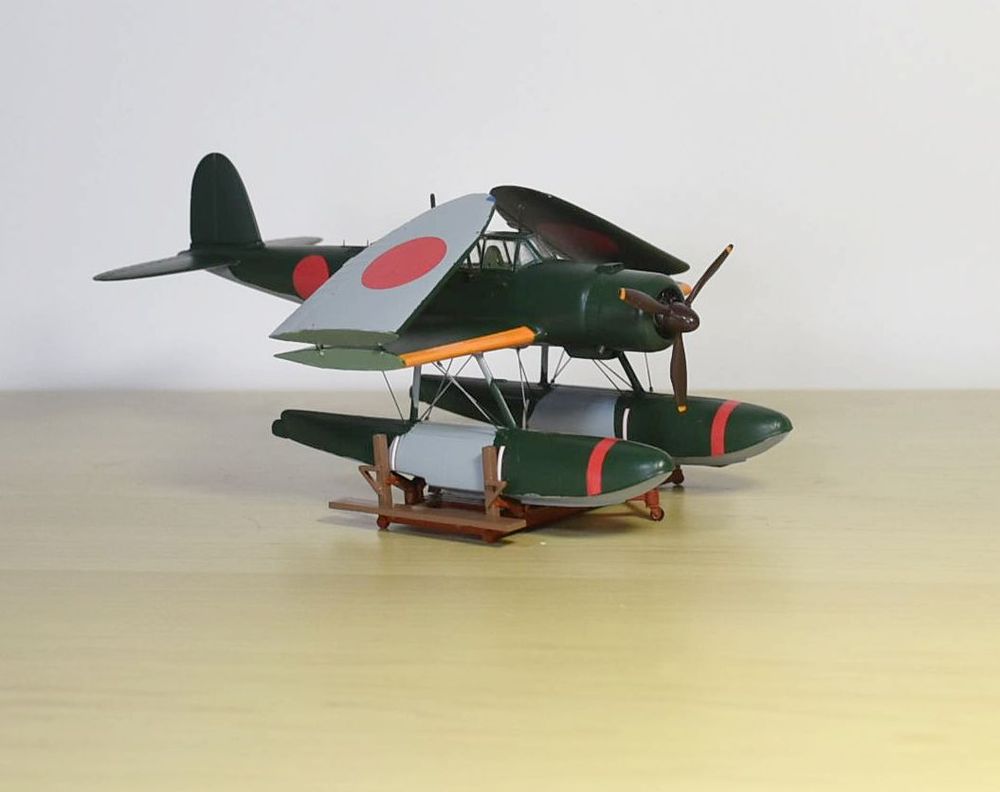

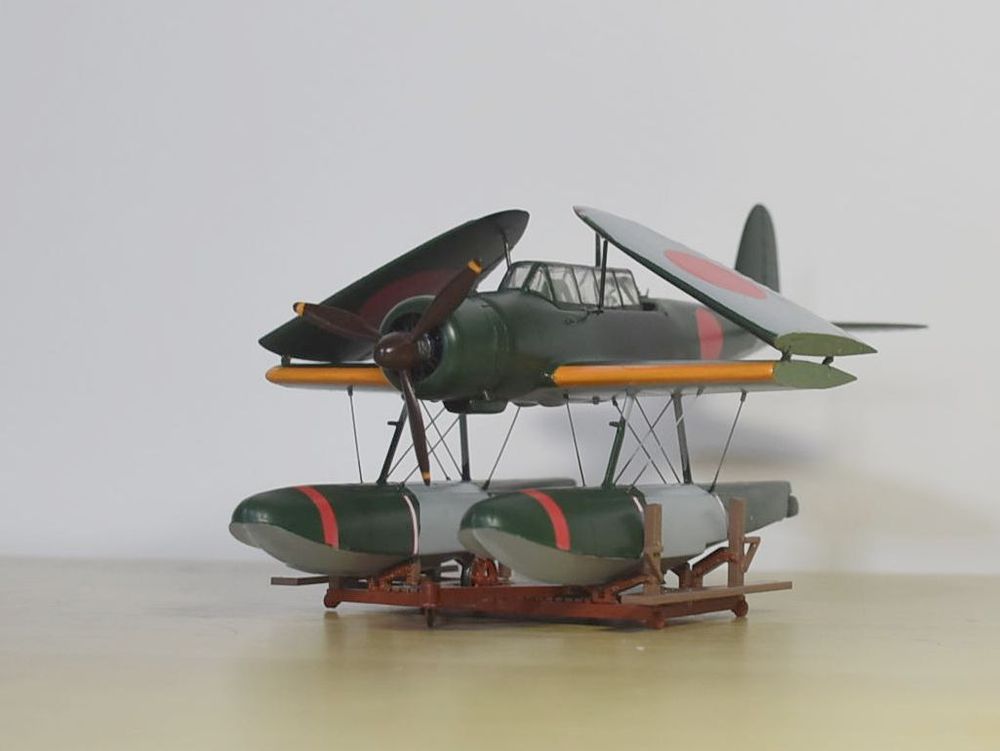

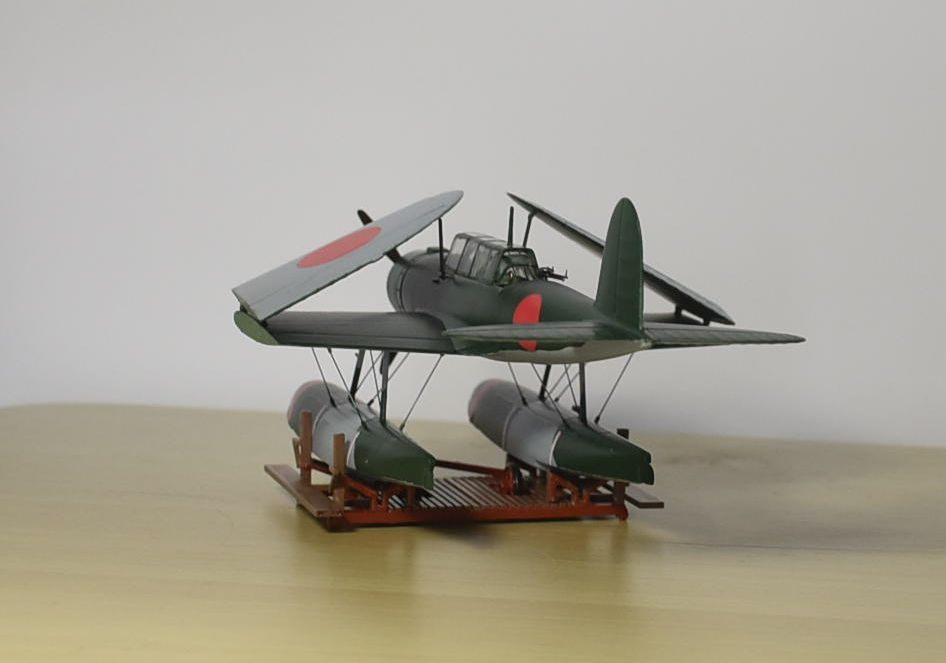

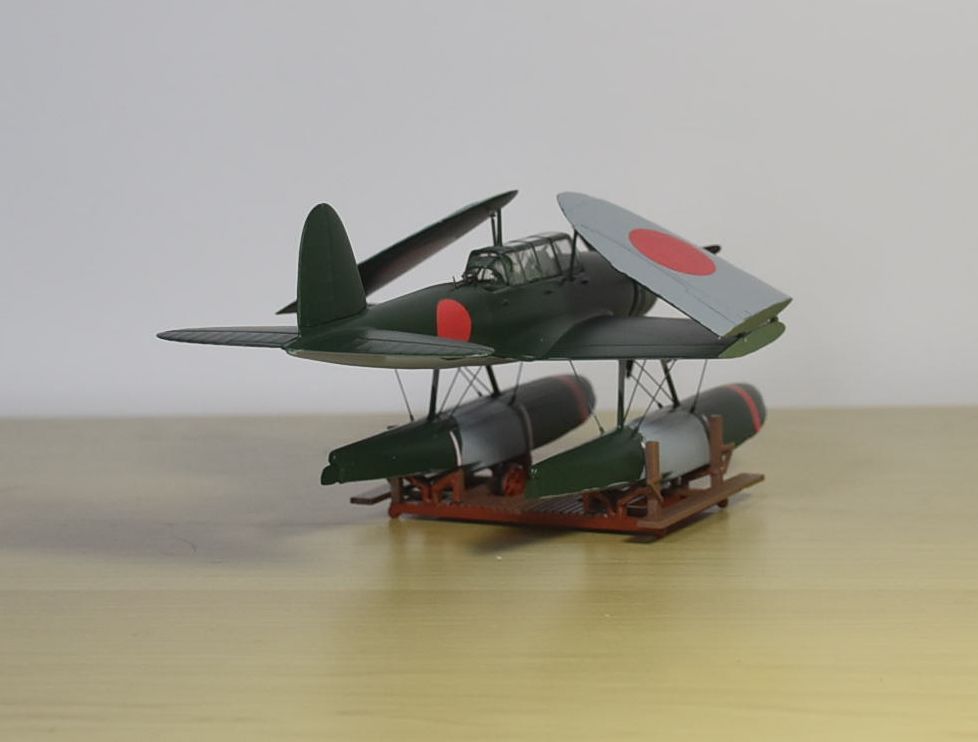

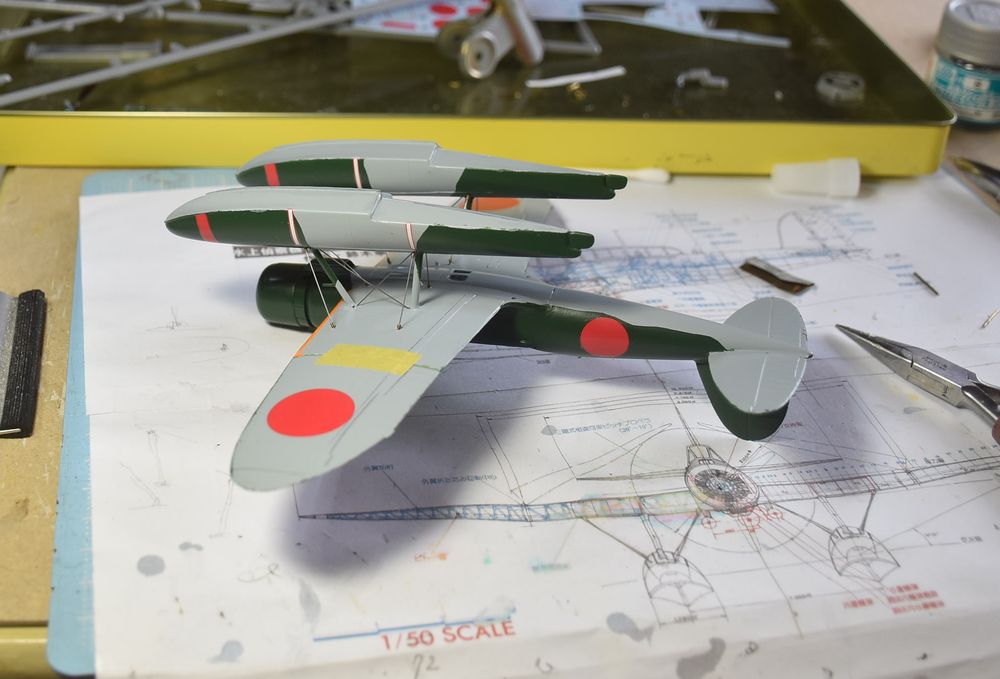

折り畳み状態
製作記

製作記

製作記

製作記

製作記

何とか完成しました。
今年は大劇作展があるようなので、これで安心。
